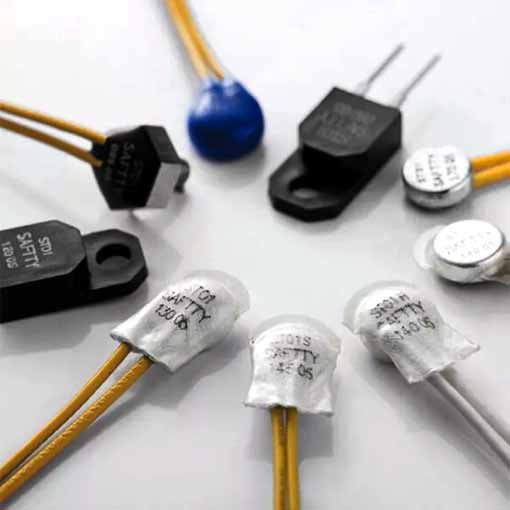

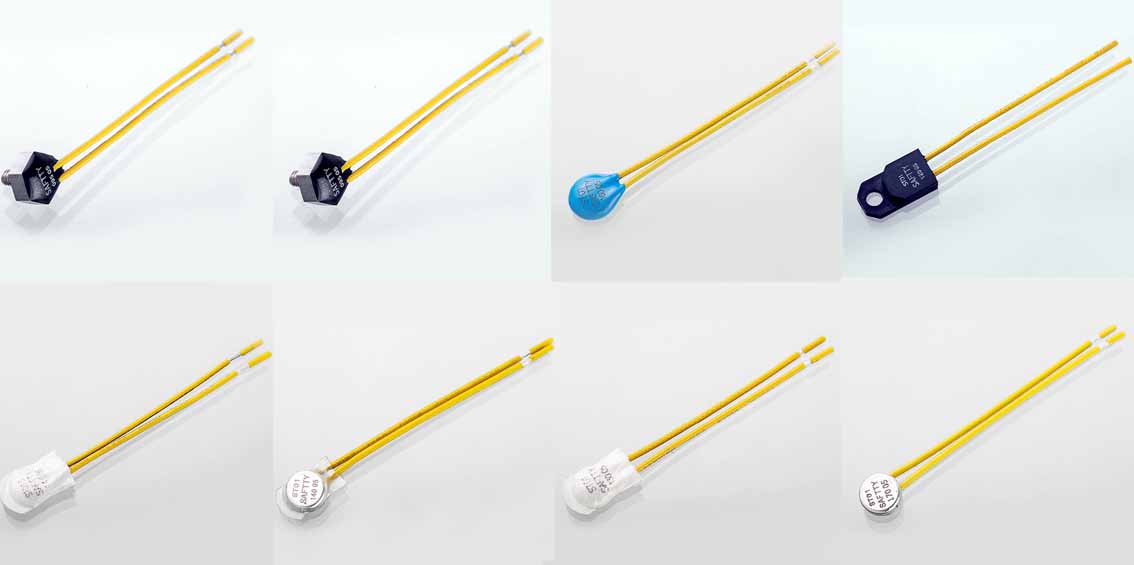

Temperaturschalter der Serie ST01

Produkt vorteile:
• Gleiche Wärmeschutzfunktion, niedriger Preis
• Erhalt der UL- und TÜV-Zertifizierung, wodurch Deutschlands 30-jähriges Monopol auf Temperaturschalter gebrochen wird.
• Gute Luftdichtheit, die Produktfehler während des Vakuumtauchprozesses verhindern kann.
• Kleine Größe, geeignet zum Vergraben in der Spule.
• Metallgehäuse, hält einem Spulenformdruck von 50 kg stand, hat eine gute Wärmeleitfähigkeit und ist temperatur empfindlich.
• Reine Temperatur produkte, der Strom fließt nicht durch das Bimetall, kein Stromheizeffekt, genaue Temperatur regelung.

Technologie:

• Integration globale Supply-Chain-Ressourcen, und das Bimetall-Blatt verwendet Materialien aus der weltweit größten Hersteller der Welt, die Vereinigten Staaten EMS. Die Schale übernimmt die Stanz- und Umformtechnologie des deutschen Lieferanten.
• Das Webblatt wird das japanische NGK Material, das verarbeitet wird, und durch japanische Teile Lieferanten Stanzen.
• Kessel und Reed sind versilbert, was den Übergangswiderstand stark reduziert.
• Die Kernkomponenten der beiden Teile verwenden vollautomatische Formanlagen und Temperatur-Screening-Tunnelofen-Produktions tests mit guter Konsistenz und stabiler Leistung.

Technische Parameter

	Mit Isolierhülse	S01
1	Kontaktart	Usually closed
2	Nennschalttemperatur (NST) alle 5 ° C.	60-200℃
3	Standardtoleranz	±5K
4	Temperaturbereich gemäß UL / CSA auf Nennschalttemperatur zurücksetzen	30K±15K
5	Angewandte Spannung ... AC ... / DC	...500V ~/...100V=
6	Nennspannung AC	250V|500V
7	Nennstrom, Wechselstrom cosφ = 1,0	2.5A|0.75A
8	Nennstrom, Wechselstrom cosφ = 0,6	1.6A|0.50A
9	Anzahl der Schalter unter In- und Un-Bedingungen	10.000
10	Stromempfindlichkeit in In	No
11	Maximaler Schaltstrom bei 250 V ~ / Anzahl der Schaltvorgänge	5.0A/2000
12	Kontaktsprungzeit	< 1ms
13	Kontaktwiderstand (siehe MIL-Stand, R5757)	< 50mΩ
14	Tränkung Widerstand (nach Thermik-Test)	Fit
15	Vibrationsfestigkeit bei 10-60Hz	100m/s2
16	Gehäuse Druckstabilität (Sonderprüfung auf maximal)	450N(45kg)
17	Hochspannungsisolation (kein C-Typ)	2 kV
18	Schutzlevel	I
19	Standardanschluss	lead 0.25mm2
20	Durchmesser d (mit / ohne Isolierhülse)	9.4/9.0mm
21	Höhe h (mit / ohne Isolierhülse)	4.8/4.3mm
22	Länge der Isolierhülse	16mm
23	Schraube / Länge	-
24	Schraubenschlüsselgröße / maximales Drehmoment	-
25	Zugelassen nach Sicherheitsdesign	VDE.UL.BEAB.CSA.SEMKO
