Seki ST-22 Motor waermeschutz
- PRODUCT DETAIL
Elektronische Geräte und Industrie;
Bietet zuverlässigen Überhitzungsschutz in Haushaltsgeräten und ähnlichen Anwendungen
Technische Parameter des Temperaturschalters SEKI ST-22 (Thermostat)
Nennspannung und Nennstrom: 8A250V ~; 13A125V ~;
Bemessungsgrenztemperaturbereich: Motorschutz und Temperaturregler 45 ℃ ~ 150 ℃, alle 5 ℃ ist eine Klasse
Brechvorrichtung mit einer Genauigkeit von ± 5 ℃.
Maximale Temperatur: 155 ° C.
Kontaktlebensdauer: Unter der Nennspannung von Spannung und Strom beträgt die Zykluswirkung mehr als das 10.000-fache.
Eigenschaften:

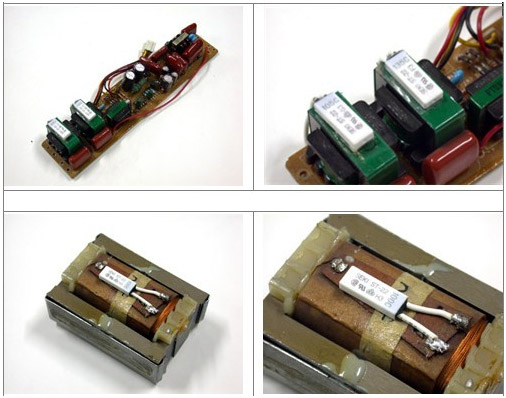

Kein Stromeffektdesign, die Betriebstemperatur des Produkts bestimmt die Empfindlichkeit des Abschaltkreises. Der Benutzer kann den zum Motor passenden Schutz gemäß der Kurve der Auslösestrom-Zeit-Kennlinie auswählen; Stabiles und zuverlässiges Leben; Schnelle Aktionstemperatur; Schnell ausschalten. Der Protektor verfügt über zwei Installationsmethoden, die direkt an die Spulenwicklung gebunden und in den voreingestellten Schlitz des kunststoffversiegelten Motors eingesetzt werden. Das isolierte Kunststoffgehäuse kann direkt mit dem Metallteil des Motors in Kontakt treten, und der Wärmeschutz schaltet die Stromversorgung direkt ab, wenn das geschützte Gerät überhitzt ist.
Bietet zuverlässigen Überhitzungsschutz in Haushaltsgeräten und ähnlichen Anwendungen
Technische Parameter des Temperaturschalters SEKI ST-22 (Thermostat)
Nennspannung und Nennstrom: 8A250V ~; 13A125V ~;
Bemessungsgrenztemperaturbereich: Motorschutz und Temperaturregler 45 ℃ ~ 150 ℃, alle 5 ℃ ist eine Klasse
Brechvorrichtung mit einer Genauigkeit von ± 5 ℃.
Maximale Temperatur: 155 ° C.
Kontaktlebensdauer: Unter der Nennspannung von Spannung und Strom beträgt die Zykluswirkung mehr als das 10.000-fache.
Eigenschaften:
Kein Stromeffektdesign, die Betriebstemperatur des Produkts bestimmt die Empfindlichkeit des Abschaltkreises. Der Benutzer kann den zum Motor passenden Schutz gemäß der Kurve der Auslösestrom-Zeit-Kennlinie auswählen; Stabiles und zuverlässiges Leben; Schnelle Aktionstemperatur; Schnell ausschalten. Der Protektor verfügt über zwei Installationsmethoden, die direkt an die Spulenwicklung gebunden und in den voreingestellten Schlitz des kunststoffversiegelten Motors eingesetzt werden. Das isolierte Kunststoffgehäuse kann direkt mit dem Metallteil des Motors in Kontakt treten, und der Wärmeschutz schaltet die Stromversorgung direkt ab, wenn das geschützte Gerät überhitzt ist.
● Temperaturschalter der Serie ST-22 Beschreibung:
⑴ Moment schließen Aktion
⑵ automatische Wiederherstellung
⑶ vollständig wasserdicht hermetisch
⑷ schnelle thermische Reaktion
⑸ Verwendung von hitzebeständigem Harz, keine weiteren Isolierungsmaßnahmen
5.1 Elektrische Stärke
ein. Der Wärmeschutz zwischen den Kontakten des Abschnitts sollte einer Netzfrequenz von 50 Hz und einer Spannung von 600 V standhalten können, die 1 Minute ohne Überschlag dauerte (Leckstromeinstellung 1 mA).
b. zwischen Wärmeschutzleitung oder Klemme und Gehäuseisolation kann die Netzfrequenz 50 Hz, 1500 V Spannung aushalten, die 1 Minute ohne Durchschlagüberschlag dauerte (Leckstromeinstellung 1 mA).
5.2 Isolierung
Unter normalen Bedingungen zwischen der Leitung (Klemme) und der Isolationshülse Isolationswiderstand größer als 100 MΩ (DC500V Megger).
5.3 elektrische Lebensdauer
Wärmeschutz bei Wechselstrom 50 Hz, Spannung 220 V, Leistungsfaktor COS∮ = 0,75-0,8 Bedingungen, mit dem Nennstrom, 2000-mal testen,
Die Betriebstemperatur sollte ± 5 ° C oder ± 5% des Anfangswertbereichs (je nachdem, welcher Wert größer ist) betragen.
Das Kontaktschweißen findet nicht statt, fahren Sie nach dem Hitzetest 4000 mal fort
Der Schutz sollte immer noch zuverlässig funktionieren.
⑴ Moment schließen Aktion
⑵ automatische Wiederherstellung
⑶ vollständig wasserdicht hermetisch
⑷ schnelle thermische Reaktion
⑸ Verwendung von hitzebeständigem Harz, keine weiteren Isolierungsmaßnahmen
5.1 Elektrische Stärke
ein. Der Wärmeschutz zwischen den Kontakten des Abschnitts sollte einer Netzfrequenz von 50 Hz und einer Spannung von 600 V standhalten können, die 1 Minute ohne Überschlag dauerte (Leckstromeinstellung 1 mA).
b. zwischen Wärmeschutzleitung oder Klemme und Gehäuseisolation kann die Netzfrequenz 50 Hz, 1500 V Spannung aushalten, die 1 Minute ohne Durchschlagüberschlag dauerte (Leckstromeinstellung 1 mA).
5.2 Isolierung
Unter normalen Bedingungen zwischen der Leitung (Klemme) und der Isolationshülse Isolationswiderstand größer als 100 MΩ (DC500V Megger).
5.3 elektrische Lebensdauer
Wärmeschutz bei Wechselstrom 50 Hz, Spannung 220 V, Leistungsfaktor COS∮ = 0,75-0,8 Bedingungen, mit dem Nennstrom, 2000-mal testen,
Die Betriebstemperatur sollte ± 5 ° C oder ± 5% des Anfangswertbereichs (je nachdem, welcher Wert größer ist) betragen.
Das Kontaktschweißen findet nicht statt, fahren Sie nach dem Hitzetest 4000 mal fort
Der Schutz sollte immer noch zuverlässig funktionieren.
