überstrom- und Kurzschlussschutz für Kinderwagen Batterie
- PRODUCT DETAIL
Der Überstromschutz ist eine Bi-Metall-Struktur. Wenn der Stromkreis des Elektroautos überlastet ist, kann eine schnelle Ausschaltschutzfunktion implementiert werden.
|
Leistungsschalter Technische Daten
|
|
| Der Überstromschutz ist eine Bimetallstruktur. Wenn der Stromkreis des Elektroautos überlastet ist, kann eine schnelle Ausschaltschutzfunktion implementiert werden. | |
| Bewertung: |
5-30A, 14-28Vdc |
| Betrieb tempeature Bewertung: | -40℉(-40℃) to 185℉(85℃) |
| Stortage Temperaturbewertung: | -40℉(-40℃) to 260℉(125℃) |
| Materialien: | UL-Rate 94V-0 thermoplastischer Körper; Verzinnte Kupferlegierungsanschlüsse. |
| Markierung: | Farbcode zur Stromstärke verfügbar; Aluminiumabdeckung ist schlichtes Silber |
| Termination: |
5,1 mm breite Klingen, kompatibel mit ATC-Sicherungsblock; 6,3 mm Schnellkupplung kompatibel mit 0,25-Zoll-Lasche |
| Beendigung: |
SAE J553 (alle Serien); SAE J1171 Zündschutz (nur für Kunststoffabdeckung) VT11 (T1 cross to ACB/CCB) VT11-43 (T1) cross to UCB VT21 (T2) cross to CBB/FCB VT32 (T3) cross to CB227 |
|
Modellcode:
|
 |
| Ⅰ Typ |
1: Typ 1: Auto-Reset 2: Typ 2: modifizierter Reset 3: Typ 3: manuelles Zurücksetzen |
| Körper |
1: Aluminiumabdeckung 2: Kunststoffabdeckung (PBT) |
| Ⅲ Bewertung |
5-30A 05: 5A; 10: 10A 15:15A; 20:20A 25:25A; 30:30A |
| Ⅳ Spannung |
1: 125 VAC 2: 250 VAC 4: 14 VDC (T1, Kunststoffabdeckung) 8: 28 VDC (T1 / T2, Aluminiumabdeckung; T3, Kunststoffabdeckung) 6: 6 VDC |
| Ⅴ Terminal |
2: QC, 6,3 x 9,1 mm 3: 3-Abschnitt zerbrechlich, 5,1 x 18,5 mm ATC-Sicherungsblock vom Typ 4: 280, 5,1 x 12,5 mm 5: QC, 6,3 × 9,1 mm mit 4 mm Durchmesser. Loch |
| Ⅵ | Besondere Bitte |
|

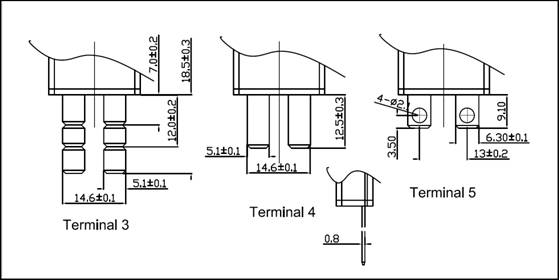

Dimensional Umrisszeichnung
|
