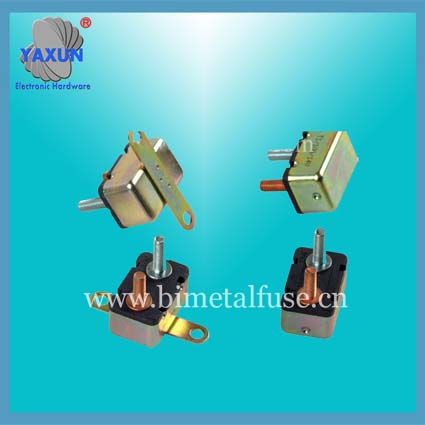

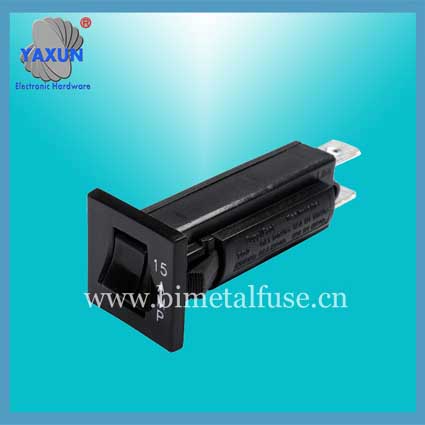

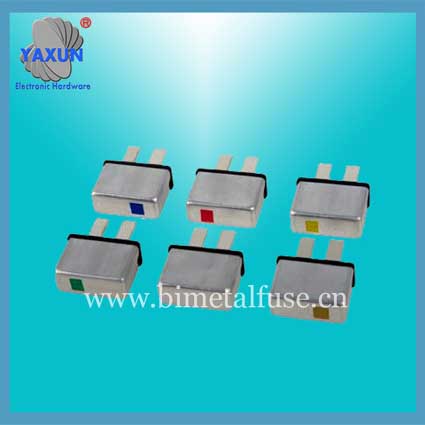

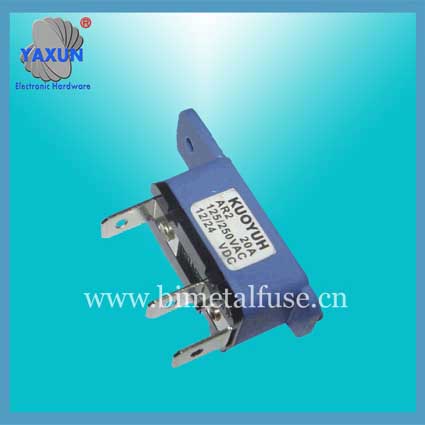

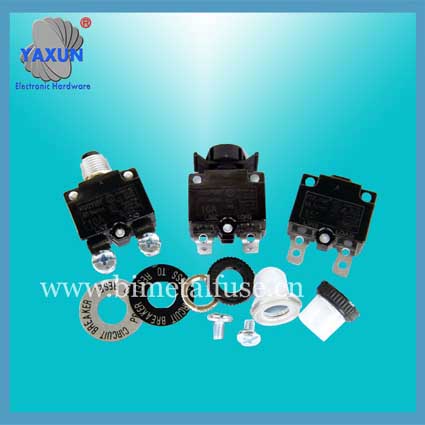

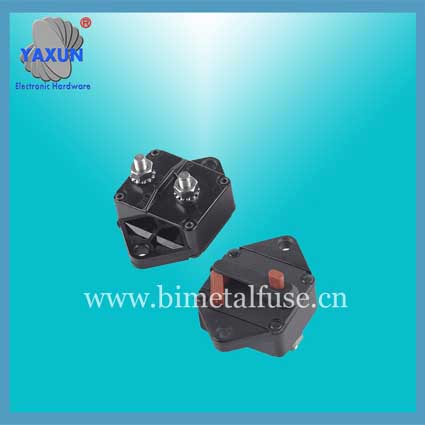

Überlastschutz wird oft genannt: Drehmomenthalter, Überkraftschutz, Drehmomentkupplung, Drehmomentkupplung, Kraftbegrenzer, Axiallast-Überlastschutz, Drehmomentbegrenzer, Sicherheitskupplung, Sicherheitskupplung, Kraftbegrenzungskupplung, Kupplungskraftbegrenzer, Kugelkupplung, Reibungskupplung.
Die Rolle des Überlastschutzes: Wird üblicherweise für die Installation zwischen der aktiven und der passiven Seite der Motorleistung verwendet. Wenn ein Motorüberlastungsfehler auftritt (das Drehmoment überschreitet den eingestellten Wert), wird der Drehmomentbegrenzer getrennt, wodurch die motorgetriebene Maschine und die Last wirksam geschützt werden.
Übliche Formen sind: Reibmomentbegrenzer und Kugeldrehmomentbegrenzer.
Die Installationsstruktur des Drehmomentbegrenzers ist: Welle-Welle, die Welle-Flansch, schacht SynchronRiemenScheibe, die Welle-Ritzelwelle-Zahnrad, schacht Flaschenzug usw.
Definition des Überlastschutzes
Überlastschutz ist ein Schaltungsschutzgerät, das gemäß den tatsächlichen Anforderungen der elektrischen Steuerungsindustrie entwickelt wurde. Mithilfe der Single-Chip-Mikrocomputertechnologie können vollständige Funktionen, zuverlässige Maßnahmen und eine starke Entstörungsfähigkeit an raue Arbeitsumgebungen angepasst werden. Es kann einen wirksamen Schutz für das elektrische System, den Käfigläufermotor, den Überstrom des Wicklungsmotors, den Kurzschluss, den Phasenverlust, das Phasenungleichgewicht, die Phasenverschiebung und den Startvorgang bieten (um ein Anlaufen des Überstroms zu vermeiden).
Prinzip des Überlastschutzes
Der Überlastschutz tastet das Signal vom Stromwandler ab. Der Laststrom jeder Phase wird in ein dazu proportionales Spannungssignal umgewandelt, und dieses Signal und alle Steuersignale werden in den Mikroprozessor eingegeben. Der Mikroprozessor ständig verschiedene Signalerfassung, -berechnung und -speicherung und vergleicht sie mit den entsprechenden Bedingungen und gibt dann das Ergebnis aus.
Hauptparameter des Überlastschutzes
Stromeinstellung: Die Stromeinstellung sollte auf den Stromwert eingestellt werden, wenn die Last voll belastet ist, oder auf den Nennstrom der Last. Bei spezifischer Verwendung sollte der Stromeinstellwert geringfügig größer als der Nennstromwert sein. Der Maximalwert der Stromeinstellung ist der CT-Primärstromwert, und der Minimalwert ist ein Zehntel des CT-Primärstromwerts.
Überstromzeit (inverses Zeitlimit ist Auslösepegel)
Zeitlimit: Die Zeit, die der Laststrom benötigt, um den aktuellen Einstellwert für die Auslösung zu überschreiten. Der einstellbare Bereich ist AUS, 0,2 ~ 30S.
Inverses Zeitlimit: Die Auslösezeit, die dem tatsächlichen Strom entspricht, der dem 5-fachen des aktuellen Einstellwerts entspricht, ist der Auslösepegel. Der einstellbare Bereich reicht von 1 bis 4.
Momentan-Vielfache: Das Verhältnis des tatsächlichen Stroms zur aktuellen Einstellung. Der einstellbare Bereich ist 2-9 mal AUS.
Startzeit: Die Zeit, die der Motor oder eine andere induktive Last benötigt, um von seinem Strom auf seinen Nennstrom umzuschalten. Der einstellbare Bereich ist AUS, 1 ～ 200S.
Phasenverlustzeit: Die Zeit, die das dreiphasige Netz benötigt, um die Phase zu verlieren, um den Überlastschutz auszulösen. Wenn ein Phasenstrom weniger als ein Sechstel des minimalen Stromeinstellwerts beträgt, kann dies als Phasenverlust angesehen werden. Der einstellbare Bereich ist AUS, 2 ～ 4S.
Die Beziehung zwischen dem CT-Verhältnis und dem aktuellen Einstellwert des Überlastschutzes ist wie folgt:Inverses Zeitlimit: Die Auslösezeit, die dem tatsächlichen Strom entspricht, der dem 5-fachen des aktuellen Einstellwerts entspricht, ist der Auslösepegel. Der einstellbare Bereich reicht von 1 bis 4.
Momentan-Vielfache: Das Verhältnis des tatsächlichen Stroms zur aktuellen Einstellung. Der einstellbare Bereich ist 2-9 mal AUS.
Startzeit: Die Zeit, die der Motor oder eine andere induktive Last benötigt, um von seinem Strom auf seinen Nennstrom umzuschalten. Der einstellbare Bereich ist AUS, 1 ～ 200S.
Phasenverlustzeit: Die Zeit, die das dreiphasige Netz benötigt, um die Phase zu verlieren, um den Überlastschutz auszulösen. Wenn ein Phasenstrom weniger als ein Sechstel des minimalen Stromeinstellwerts beträgt, kann dies als Phasenverlust angesehen werden. Der einstellbare Bereich ist AUS, 2 ～ 4S.
Phasenunsymmetrie Zeit: Zeit, die erforderlich ist, damit das dreiphasige Netzphasenungleichgewicht den Überlastschutz auslöst. Ein Phasenungleichgewicht kann berücksichtigt werden, wenn der maximale Phasenstrom doppelt oder mehr als der minimale Phasenstrom beträgt. Der einstellbare Bereich ist AUS, 4 ~ 8S.
Out-of-Phase Zeichen: Die Phasenfolge des Dreiphasennetzes ist falsch und der Überlastschutz löst in 0,2 Sekunden aus. Die Phasenfolge der dreiphasigen Stromversorgung ist der ursprünglichen Phasenfolge entgegengesetzt und wird als falsche Phase angesehen.
CT-Verhältnis: Das CT-Verhältnis ist das Verhältnis des Primärstroms und des Sekundärstroms des Stromwandlers, und das CT-Verhältnis gibt den Messbereich des Überlastschutzes an. Das CT-Verhältnis des Überlastschutzes mit der aktuellen Spezifikation "05" umfasst 6 Einstellungen: "5", "100", "300", "600", "1000", "3000". Das CT-Verhältnis von Überlastschutzgeräten mit den aktuellen Spezifikationen "10" und "50" kann nicht eingestellt werden.
Out-of-Phase Zeichen: Die Phasenfolge des Dreiphasennetzes ist falsch und der Überlastschutz löst in 0,2 Sekunden aus. Die Phasenfolge der dreiphasigen Stromversorgung ist der ursprünglichen Phasenfolge entgegengesetzt und wird als falsche Phase angesehen.
CT-Verhältnis: Das CT-Verhältnis ist das Verhältnis des Primärstroms und des Sekundärstroms des Stromwandlers, und das CT-Verhältnis gibt den Messbereich des Überlastschutzes an. Das CT-Verhältnis des Überlastschutzes mit der aktuellen Spezifikation "05" umfasst 6 Einstellungen: "5", "100", "300", "600", "1000", "3000". Das CT-Verhältnis von Überlastschutzgeräten mit den aktuellen Spezifikationen "10" und "50" kann nicht eingestellt werden.
Untere Grenze des Stromeinstellwerts = CT-Primärstromwert / 10
Obergrenze des Stromeinstellwerts = CT-Primärstromwert
Funktion Einführung von Überlastungsschutz
Überstromschutz
Zeitlimit: Die Last ist Überstrom und die kontinuierliche Überstromzeit erreicht den eingestellten Wert der Überstromzeit. Der Überlastschutz löst automatisch aus und wird nach 5 Minuten automatisch zurückgesetzt. Nach dem Auslösen zeigt der Überlastschutz den maximalen Phasenstromwert an. Über den aktuellen Zeiteinstellbereich 0,2 ～ 30S, über den aktuellen Zeitwiederholungsfehler ± 5 [%], über den aktuellen Zeiteinstellfehler ± 10 [%].
Umgekehrtes Zeitlimit: Wenn die Last überstrom ist und die Dauer die Zeit erreicht, die durch eine Kurve in der Kurve mit 1 bis 4 Pegeln angegeben wird, die durch den Auslösepegel und das Verhältnis des Laststroms zum aktuellen Einstellwert ausgewählt wird. Der Überlastschutz löst automatisch aus und wird nach 5 Minuten automatisch zurückgesetzt. Nach dem Auslösen zeigt der Überlastschutz den maximalen Phasenstromwert an.
Kurzschlussschutz
Wenn das Verhältnis des Laststroms zum Stromeinstellwert einen bestimmten Wert überschreitet, kann dies als Kurzschluss angesehen werden, und der Überlastschutz löst innerhalb von 0,5 S aus. Dieser Wert wird Momentanmehrfach, und den Bereich der momentanen Mehrfachanpassung genannt:
Wickelmotor: 2 bis 4,5 mal.
Käfigläufermotor: 2 bis 9 mal.
Andere elektromechanische Ausrüstung: Beziehen Sie sich auf die beiden oben genannten Optionen.
Nachdem der Überlastschutz ausgelöst hat, zeigt die digitale Röhre "KURZ" an und die sofortige Mehrfachanzeige leuchtet auf.
Phasenverlustschutz
Wenn der Strom einer der drei Phasen weniger als ein Drittel des minimalen Stromeinstellwerts beträgt und die Dauer einen bestimmten Zeitwert erreicht, löst der Überlastschutz automatisch aus. Diese Zeit ist die Phasenverlustzeit. Die digitale Röhre zeigt bei Auslösung „PHASE“ an.
Schutz vor Phasenungleichgewicht
Wenn das dreiphasige Stromungleichgewicht 50% erreicht und die Dauer einen bestimmten Zeitwert erreicht, löst der Überlastschutz automatisch aus. Dieser Zeitwert ist die Phasenungleichgewichtszeit.
Während der Auslösung zeigt die digitale Röhre den maximalen Phasenstromwert an.
Out-of-Phasen-Schutz
Die Phasenfolge der dreiphasigen Stromversorgung ist der ursprünglichen Phasenfolge entgegengesetzt, und der Überlastschutz löst automatisch in 0,2 Sekunden aus. Während der Auslösung zeigt die digitale Röhre die phasenverschobene Markierung "PR" an.
Wenn der Strom einer der drei Phasen weniger als ein Drittel des minimalen Stromeinstellwerts beträgt und die Dauer einen bestimmten Zeitwert erreicht, löst der Überlastschutz automatisch aus. Diese Zeit ist die Phasenverlustzeit. Die digitale Röhre zeigt bei Auslösung „PHASE“ an.
Schutz vor Phasenungleichgewicht
Wenn das dreiphasige Stromungleichgewicht 50% erreicht und die Dauer einen bestimmten Zeitwert erreicht, löst der Überlastschutz automatisch aus. Dieser Zeitwert ist die Phasenungleichgewichtszeit.
Während der Auslösung zeigt die digitale Röhre den maximalen Phasenstromwert an.
Out-of-Phasen-Schutz
Die Phasenfolge der dreiphasigen Stromversorgung ist der ursprünglichen Phasenfolge entgegengesetzt, und der Überlastschutz löst automatisch in 0,2 Sekunden aus. Während der Auslösung zeigt die digitale Röhre die phasenverschobene Markierung "PR" an.
Anwendungsbereich
Und Überlastschutz sind in den Schutz weit verbreitet und Überwachung von Drehstrommotoren und andere elektrische Geräte in Maschinen, Metallurgie, Baumaterialien, chemische Industrie, Textilindustrie und anderen Branchen.
