Hydraulische elektromagnetische Schutzschalter können auch als elektromagnetische Schutzschalter oder Generatorü berlastschutz, Gleichstromschütze, Gleichstrom relais und Überstromschutz bezeichnet werden.

Ausschaltvermögen	3000（KA）	Anzahl der Stangen	1-6	Momentan-Auslösecharakteristik	A1
Nennstrom des Auslösers	1-100A	Nennspannung	DC80V AC250 AC415V（V）	Mechanisches Leben	10000
Verdrahtungsfähigkeit	100A	Strom	100（A）	Operationsmethode	Handbuch
Trip-Methode	Überstromauslöser	charakteristisch	Clever	Art des Schutzes	Überstromschutz, Kurzschluss-Schrott
Anwendung	Motorsteuerung und -schutz	Verdrahtung	Front verkabelung	Modell	RSB1-100-A2-10/2LSC1M0
Serie	RSB1-100	zertifiziertes Produkt	UL, TÜV, CE	verwenden	Motorsteuerung und -schutz
Minimale Anzahl von Paketen	24	Hülse	BMC	Marke	BSB, RSB, Beisuos
Artikel-Nr	RSB1-100	Strukturtyp	Gekapselter Leistungsschalter	Lichtbogen löschmittel	Luft kontrolle

Geräteschutzschalter der Serien RSB1-50, RSB1-100 (hydraulische elektromagnetische Schutzschalter) sind für Nennströme von 1A-100A geeignet. Im Stromversorgungssystem mit einer Nennspannung von AC250/415V (50/60Hz) oder DC80V und darunter wird es für den Überlast- und Kurzschlussschutz verwendet. Kann auch für diskontinuierliches Ein- und Ausschalten des Motors verwendet werden. Hydraulische Leckschalter können in Computern und deren Peripheriegeräten weit verbreitet sein, industrielles automatisches Kontroll system, Telekommunikation ausrüstung, Allgemeines Energiesystem, UPS unterbrechungsfreie Stromversorgung ausrüstung,
Eisenbahn lokomotiven, Schiffselektrik, Luft- und Raumfahrt, Aufzugssteuerung systeme und mobile Energieanlagen.

Das Gebrauchsmuster bezieht sich auf einen länglichen hochunterbrechenden hydraulischen elektromagnetischen Schutzschalter, der für den vorderen abgehenden Draht und den hinteren ankommenden Draht verwendet wird. Es umfasst eine Basisschale und einen Ausziehmechanismus, einen Griff, eine Verbindungsstangen welle, eine Zugstange und einen Schnappverschluss mechanismus, die alle an der Basisschale montiert sind. Auslösemechanismus, bewegliche Kontaktplatte, Lichtbogenlöschkammer, Eingangsklemme, Kupferschiene, statischer Kontakt, Anker und Ausgangsmechanismus. Der Auslösemechanismus ist mit dem Griff durch die Verbindungsstangenwelle verbunden, und der Griff ist in der Befestigungsnut der Basisschale installiert. Der Auszugsmechanismus und die Zugstange sind unterhalb des Griffs angeordnet, und der Schnappverschluss mechanismus ist in der Bodenschale eingebaut und steuert das Verriegeln oder Öffnen der Zugstange. Die bewegliche Kontaktplatte arbeitet durch den Auslösemechanismus, um mit dem statischen Kontakt in Eingriff zu kommen, der an der Basisschale montiert ist. Die Lichtbogenlöschkammer befindet sich am Umfang der beweglichen Kontaktplatte, und die ankommenden Drahtanschlüsse sind in den linken ankommenden Drahtanschluss, der mit der beweglichen Kontaktplatte verbunden ist, und den rechten ankommenden Drahtanschluss, der mit dem statischen Kontakt verbunden ist, unterteilt. Der Drahtauslass mechanismus ist über der Basisschale und auf der angrenzenden Seite des Griffs installiert, und der Anker ist mit der beweglichen Kontaktplatte verbunden. Dieses Schema ist ein Leistungsschalter mit einer vernünftigeren Struktur, die die Gebrauchssicherheit verbessern kann und zuverlässiger ist.

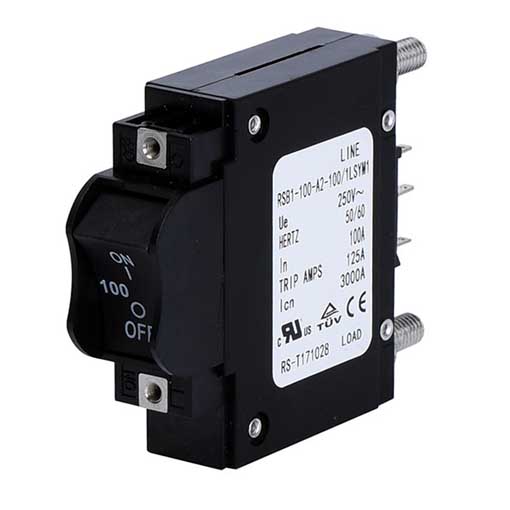

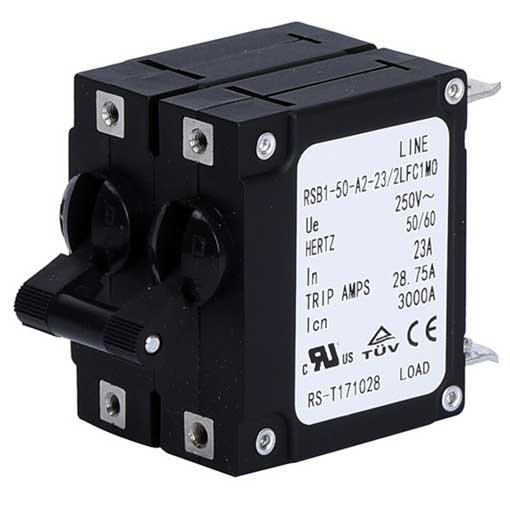

UL-zertifizierter elektromagnetischer 2P-Luftschalter	TÜV-zertifizierte Schutzschalter für Geräte

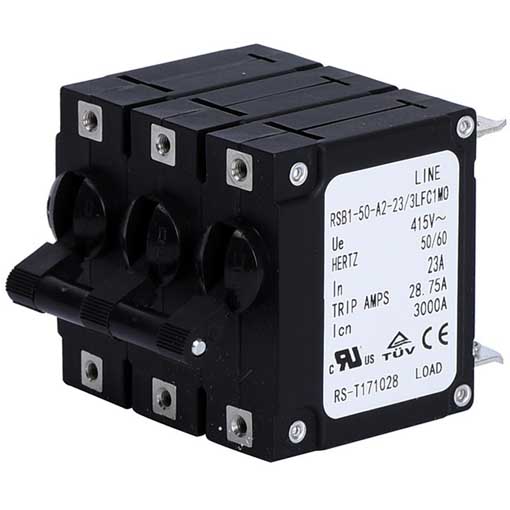

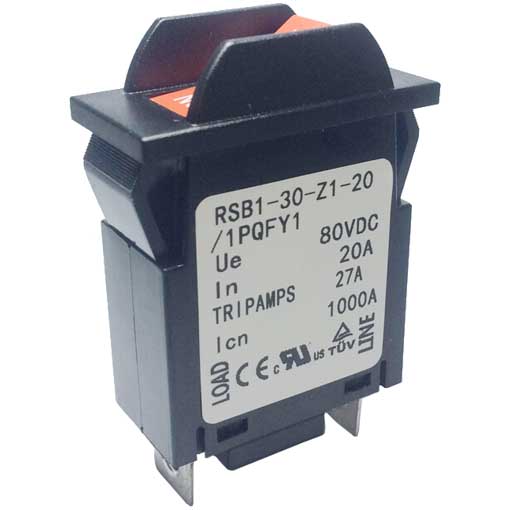

Hydraulischer elektromagnetischer DC-Leistungsschalter	UL-Schutzschalter
