Wie waehle ich die Sicherung Parameter für den elektrischen Strom?
Ist der Nennstrom der Sicherung der Betriebsstrom?
Bricht die Sicherung mit dem Nennstrom 1A, wenn ihr Strom auf 1A oder sogar etwas höher ansteigt?
Was ist, wenn ich gelegentlich oder häufig einen Impulsstoßstrom habe?
Berücksichtigen Sie nur Fast-Blow- oder Slow-Blow-Eigenschaften?
Wird ein größerer Energieimpuls seine Lebensdauer verkürzen?
Bricht die Sicherung nicht, wenn sie getrennt werden sollte? Lassen Sie es uns als nächstes diskutieren.
1. Wie viel Strom kann die Sicherung fließen?
Der Nennstrom ist der Stromwert, mit dem die Sicherung lange arbeiten kann, nicht der Aktionsstrom.
Da es sich bei der Sicherung um Sicherheitsprobleme handelt, handelt es sich um eine Sicherheitsvorrichtung, die die entsprechende Zertifizierung bestehen muss, bevor sie hergestellt und verkauft werden kann.
Im Allgemeinen schreiben die Sicherheitsbestimmungen vor, dass die Sicherung den zulässigen Wert nicht überschreiten darf, wenn sie mit Nennstrom betrieben wird. Wenn der UL 100% des Nennstroms angibt, sollte die Temperatur 75 ° C nicht überschreiten.
Die Sicherheitsbestimmungen stellen auch strengere Anforderungen an die Sicherungszeit, wenn der tatsächliche Strom größer als der Nennstrom ist. Wenn beispielsweise eine Sicherung einer bestimmten Spezifikation den 1,5-fachen Nennstrom liefert, kann die Sicherung mindestens 60 Minuten lang halten. Bei dem 2,1-fachen des Nennstroms kann der maximale Betrieb 2 Minuten dauern. Es kann mindestens 400 ms bei 2,75-fachem Nennstrom und bis zu 10 s arbeiten. Es gibt auch einen 4-fachen, 10-fachen Nennstrom, wenn die Sicherungszeit benötigt wird.
Darüber hinaus weist die Sicherung nach UL-Spezifikation eine geringe Überlastfähigkeit auf und erfordert daher eine Stromreduzierung (Frf = 0,75). Für Anwendungen wie 3A sollten unabhängig von anderen Eigenschaften mindestens 4A-Sicherungen (3 / 0,75 = 4) verwendet werden.
2. Wie kann ich sicher arbeiten?
Wenn der Stromkreis der hinteren Stufe ausfällt (z. B. ein Kurzschluss), wird die Eingangsspannung fast vollständig an den Sicherungsenden addiert! Dies erzeugt einen sehr großen Strom. Verursacht ein so großer Strom, dass die Sicherung weiterleitet, ohne zu brechen? Es ist durchaus möglich! Daher wird das Konzept der Stromunterbrechung vorgeschlagen.
IEC und UL haben unterschiedliche Anforderungen an die Schaltleistung. Am Beispiel der IEC 127 werden folgende Bestimmungen getroffen:
Sicherungen mit geringer Unterbrechungsfähigkeit (LBC) müssen in der Lage sein, den größeren Strom von 35 A oder den 10-fachen Nennstrom abzuschalten.
Die Sicherung mit Zwischenunterbrechungsfunktion (EBC) muss in der Lage sein, den 150-A-Strom sicher abzuschalten.
HBC-Sicherungen (High Breakage) müssen in der Lage sein, 1500 A Strom sicher abzuschalten.
Abbildung 1 Eigenschaften der Sicherungsstromzeit
Eine weitere Eigenschaft, die beim Durchbrennen der Sicherung zu berücksichtigen ist, ist die Sicherungsenergie I2 * t.
Ip2 * t wird verwendet, um die Stoßenergie (nominelle Sicherungsenergie) anzuzeigen, der die Sicherung standhalten kann, und i2 * t ist die Stoßenergie im tatsächlichen Betrieb. Wenn i2 * t> Ip2 * t ist, ist die Sicherung durchgebrannt. Durch Verringern der nominalen durchgebrannten Energie können Sie abschätzen, wie oft die Sicherung einem Stoß standhalten kann. Es gibt einige Unterschiede in den Sicherungen jeder Marke. Beispielsweise verringern einige Sicherungen 20% der nominalen durchgebrannten Energie und können 100.000 Impulsen standhalten.
4, die Wirkung der Temperatur auf die Sicherung
Sicherungen sind wie Halbleiter temperaturempfindliche Geräte. Mit steigender Temperatur muss der Nennbetriebsstrom entsprechend herabgesetzt werden. Es ist leicht zu verstehen, dass die Sicherung selbst auf Wärme angewiesen ist, um sie durchzubrennen. Seine Temperatur entspricht der Umgebungstemperatur zuzüglich des Temperaturanstiegs während des Betriebs. Wenn die Umgebungstemperatur hoch ist, muss der eigene Temperaturanstieg reduziert werden, damit der Nennstrom verringert wird. Die Temperaturreduzierungsrate (Tf) kann verwendet werden, um den entsprechenden Derating-Faktor anzuzeigen.
Die Temperaturreduzierungskurve ist in der Abbildung dargestellt. Am Beispiel der Kurve A beträgt der Tf 0,75 bei einer Temperatur von 80 ° C. Wenn Sie den Einfluss anderer Eigenschaften nicht berücksichtigen, sollten daher mindestens 4A-Sicherungen (3 / 0,75 = 4) für 3A-Anwendungen ausgewählt werden.
5, Zusammenfassung
Die Wahl der Sicherungen ist oft ein Problem, das Ingenieure häufig übersehen. Mehr ist, einfach den aktuellen Wert auszuwählen oder sich auf die Spezifikationen anderer Hersteller ähnlicher Produkte zu beziehen. Oft stellen Sie fest, dass die aktuellen Spezifikationen der Sicherung sich stark von ihrem eigenen Design unterscheiden. Dieser Artikel soll einige der wichtigsten Basisindikatoren beschreiben und den Ingenieuren einige einfache Auswahlkriterien bieten.
Bricht die Sicherung mit dem Nennstrom 1A, wenn ihr Strom auf 1A oder sogar etwas höher ansteigt?
Was ist, wenn ich gelegentlich oder häufig einen Impulsstoßstrom habe?
Berücksichtigen Sie nur Fast-Blow- oder Slow-Blow-Eigenschaften?
Wird ein größerer Energieimpuls seine Lebensdauer verkürzen?
Bricht die Sicherung nicht, wenn sie getrennt werden sollte? Lassen Sie es uns als nächstes diskutieren.
1. Wie viel Strom kann die Sicherung fließen?
Der Nennstrom ist der Stromwert, mit dem die Sicherung lange arbeiten kann, nicht der Aktionsstrom.
Da es sich bei der Sicherung um Sicherheitsprobleme handelt, handelt es sich um eine Sicherheitsvorrichtung, die die entsprechende Zertifizierung bestehen muss, bevor sie hergestellt und verkauft werden kann.
Im Allgemeinen schreiben die Sicherheitsbestimmungen vor, dass die Sicherung den zulässigen Wert nicht überschreiten darf, wenn sie mit Nennstrom betrieben wird. Wenn der UL 100% des Nennstroms angibt, sollte die Temperatur 75 ° C nicht überschreiten.
Die Sicherheitsbestimmungen stellen auch strengere Anforderungen an die Sicherungszeit, wenn der tatsächliche Strom größer als der Nennstrom ist. Wenn beispielsweise eine Sicherung einer bestimmten Spezifikation den 1,5-fachen Nennstrom liefert, kann die Sicherung mindestens 60 Minuten lang halten. Bei dem 2,1-fachen des Nennstroms kann der maximale Betrieb 2 Minuten dauern. Es kann mindestens 400 ms bei 2,75-fachem Nennstrom und bis zu 10 s arbeiten. Es gibt auch einen 4-fachen, 10-fachen Nennstrom, wenn die Sicherungszeit benötigt wird.
Darüber hinaus weist die Sicherung nach UL-Spezifikation eine geringe Überlastfähigkeit auf und erfordert daher eine Stromreduzierung (Frf = 0,75). Für Anwendungen wie 3A sollten unabhängig von anderen Eigenschaften mindestens 4A-Sicherungen (3 / 0,75 = 4) verwendet werden.
2. Wie kann ich sicher arbeiten?
Wenn der Stromkreis der hinteren Stufe ausfällt (z. B. ein Kurzschluss), wird die Eingangsspannung fast vollständig an den Sicherungsenden addiert! Dies erzeugt einen sehr großen Strom. Verursacht ein so großer Strom, dass die Sicherung weiterleitet, ohne zu brechen? Es ist durchaus möglich! Daher wird das Konzept der Stromunterbrechung vorgeschlagen.
IEC und UL haben unterschiedliche Anforderungen an die Schaltleistung. Am Beispiel der IEC 127 werden folgende Bestimmungen getroffen:
Sicherungen mit geringer Unterbrechungsfähigkeit (LBC) müssen in der Lage sein, den größeren Strom von 35 A oder den 10-fachen Nennstrom abzuschalten.
Die Sicherung mit Zwischenunterbrechungsfunktion (EBC) muss in der Lage sein, den 150-A-Strom sicher abzuschalten.
HBC-Sicherungen (High Breakage) müssen in der Lage sein, 1500 A Strom sicher abzuschalten.
Die Schaltkapazität ist der wichtigste Sicherheitsindikator für Sicherungen. Daher sollte bei der Auswahl einer Sicherung diese Eigenschaft sorgfältig berücksichtigt werden, und bei der tatsächlichen Prüfung sollte der maximale Kurzschlussstrom, der in der Sicherung auftreten kann, das Nennschaltvermögen der Sicherung nicht überschreiten. Es ist garantiert, dass die Sicherung den Stromkreis sicher abschalten kann, wenn in der letzten Stufe ein Fehler auftritt und ein großer Strom fließt, ohne Sicherheitsprobleme zu verursachen.
3. Wie lange löst die Sicherung aus? Wie lange dauert es?
3. Wie lange löst die Sicherung aus? Wie lange dauert es?

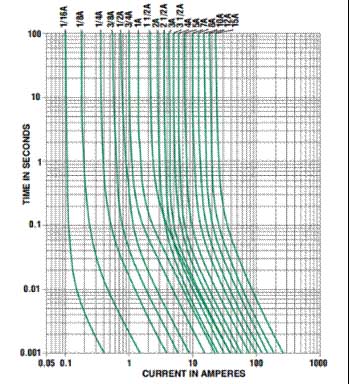

Die Sicherungskennlinie, auch als I-T-Kennlinie bekannt. Diese Funktion ist der Hauptleistungsindikator. Entsprechend der Sicherungszeit kann die Sicherung in schnell schmelzende, langsam schmelzende und mittelschnelle Sicherungen unterteilt werden. Für Stromkreise mit Widerstandskreisen oder schutzempfindlichen Geräten sollten Sicherungen mit schnellem Durchschlag verwendet werden. Für kapazitive und induktive Schaltkreise oder Schaltkreise mit großen Impulsen sollte eine langsame Sicherung verwendet werden. Die Abbildung zeigt die I-T-Eigenschaften einer Reihe von Fast-Blow-Sicherungen. Es zeigt den Zeitbereich, in dem die Sicherung bei verschiedenen Strombelastungen durchgebrannt ist.
Abbildung 1 Eigenschaften der Sicherungsstromzeit
Eine weitere Eigenschaft, die beim Durchbrennen der Sicherung zu berücksichtigen ist, ist die Sicherungsenergie I2 * t.
Ip2 * t wird verwendet, um die Stoßenergie (nominelle Sicherungsenergie) anzuzeigen, der die Sicherung standhalten kann, und i2 * t ist die Stoßenergie im tatsächlichen Betrieb. Wenn i2 * t> Ip2 * t ist, ist die Sicherung durchgebrannt. Durch Verringern der nominalen durchgebrannten Energie können Sie abschätzen, wie oft die Sicherung einem Stoß standhalten kann. Es gibt einige Unterschiede in den Sicherungen jeder Marke. Beispielsweise verringern einige Sicherungen 20% der nominalen durchgebrannten Energie und können 100.000 Impulsen standhalten.
4, die Wirkung der Temperatur auf die Sicherung
Sicherungen sind wie Halbleiter temperaturempfindliche Geräte. Mit steigender Temperatur muss der Nennbetriebsstrom entsprechend herabgesetzt werden. Es ist leicht zu verstehen, dass die Sicherung selbst auf Wärme angewiesen ist, um sie durchzubrennen. Seine Temperatur entspricht der Umgebungstemperatur zuzüglich des Temperaturanstiegs während des Betriebs. Wenn die Umgebungstemperatur hoch ist, muss der eigene Temperaturanstieg reduziert werden, damit der Nennstrom verringert wird. Die Temperaturreduzierungsrate (Tf) kann verwendet werden, um den entsprechenden Derating-Faktor anzuzeigen.

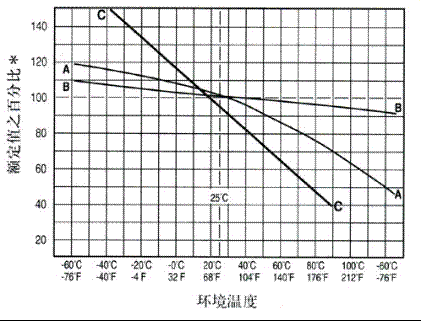

Die Temperaturreduzierungskurve ist in der Abbildung dargestellt. Am Beispiel der Kurve A beträgt der Tf 0,75 bei einer Temperatur von 80 ° C. Wenn Sie den Einfluss anderer Eigenschaften nicht berücksichtigen, sollten daher mindestens 4A-Sicherungen (3 / 0,75 = 4) für 3A-Anwendungen ausgewählt werden.
Figur 2 Sicherung Umgebungstemperatur Eigenschaften
5, Zusammenfassung
Die Wahl der Sicherungen ist oft ein Problem, das Ingenieure häufig übersehen. Mehr ist, einfach den aktuellen Wert auszuwählen oder sich auf die Spezifikationen anderer Hersteller ähnlicher Produkte zu beziehen. Oft stellen Sie fest, dass die aktuellen Spezifikationen der Sicherung sich stark von ihrem eigenen Design unterscheiden. Dieser Artikel soll einige der wichtigsten Basisindikatoren beschreiben und den Ingenieuren einige einfache Auswahlkriterien bieten.
