Struktur und Eigenschaften der elektrische Sicherungen

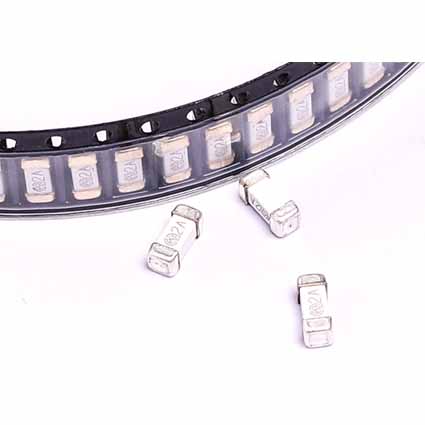

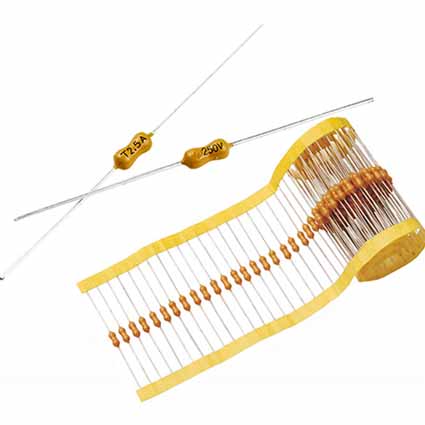

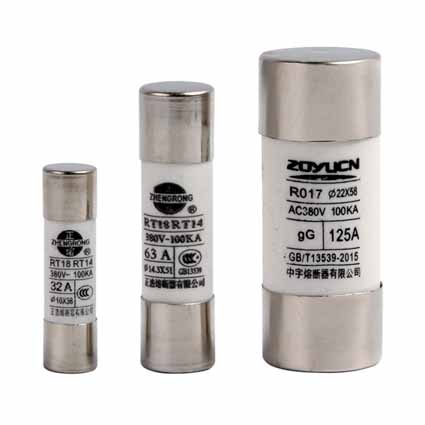

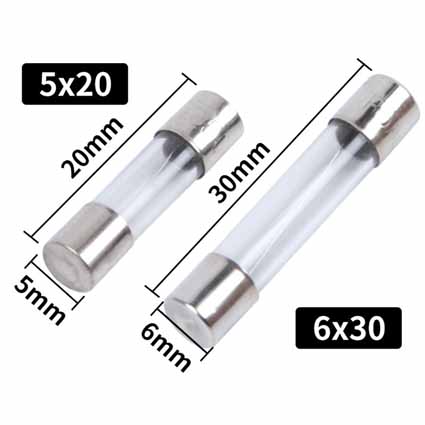

Strom sicherung struktur: Röhren sicherung (Glas, Keramikrohr, 253-Serie), SMD-Sicherungen (0402, 0603, 1206, 2410), Steck sicherungen (Vierkant-, Rund-, Flach sicherungen) elektrische Sicherungen.
Die Strom sicherung besteht hauptsächlich aus einem Rohrkörper mit Metall verbindung drähten an beiden Enden und einem schmelzbaren Blei-Antimon-Legierung draht im Rohr. Das Aussehen der meisten aktuellen Sicherungen ist zylindrisch, dh die sogenannte röhrenförmige Struktur. Heute, mit der rasanten Entwicklung der Hochtechnologie, werden einige spezielle Materialien gut angewendet. Aktuelle Sicherung hat begonnen, sich in Richtung Produkt ultrakleine Verpackungen zu entwickeln. Sukzessive sind eine Reihe neuer Produkte wie Chip-Sicherungen, PICO® II-Miniatur sicherungen und SMD-Sicherungen erschienen.
1. Der Schmelzteil, der den Kern der Sicherung bildet, hat die Aufgabe, den Strom beim Durchbrennen zu unterbrechen. Die Legierung sicherung drähte des gleichen Typs und der gleichen Spezifikation müssen das gleiche Material und die gleichen geometrischen Abmessungen haben. Der Widerstandswert sollte so klein wie möglich und konsistent sein, und das Wichtigste ist, dass die Schmelzzeit eigenschaften konsistent sind. Elektrische Sicherungen bestehen normalerweise aus einer Blei-Antimon-Legierung.
2. Elektrodenteil: Normalerweise gibt es zwei. Sie ist ein wichtiger Bestandteil der Verbindung zwischen Schmelze und Kreislauf. Es muss eine gute elektrische Leitfähigkeit aufweisen und darf keinen offensichtlichen Installation übergang widerstand erzeugen.
3. Halterungsteil: Die Schmelze der Sicherung ist im Allgemeinen schlank und weich. Die Halterung hat die Funktion, die Schmelze zu fixieren und die drei Teile für eine einfache Installation und Verwendung zu einem starren Ganzen zu machen. Es muss eine gute mechanische Festigkeit, Isolierung, Hitzebeständigkeit und Flammbeständigkeit aufweisen und darf während des Gebrauchs nicht gebrochen, verformt, verbrannt oder kurzgeschlossen werden.
Darüber hinaus gibt es einige Sicherungen, die über eine Schmelz anzeige verfügen, deren Funktion darin besteht, dass sich beim Auslösen der Sicherung in gewissem Maße ihr Aussehen ändert, was für das Wartungs personal leicht zu finden ist. Zum Beispiel: Lumineszenz, Farbwechsel, Pop-up-Festanzeige usw.
2. Nennspannung Die Nennspannung der Sicherung muss gleich oder größer als die effektive Stromkreis spannung sein. Die allgemeinen Standardspannung kennwerte sind 32 V, 125 V, 250 V, 600 V.
3. Der Widerstand der Widerstand sicherung spielt im gesamten Stromkreis keine Rolle. Da die Stromstärke weniger als 1A beträgt, beträgt der Widerstand der Sicherung nur wenige Ohm. Daher sollte das Widerstand problem berücksichtigt werden, wenn nur Sicherungen in Niederspannung kreisen verwendet werden. Die meisten Sicherungen bestehen aus Materialien mit positivem Temperaturkoeffizienten, daher gibt es Kältebeständigkeit und Wärmebeständigkeit.
4. Für die Strombelastbarkeit der Umgebungstemperatur sicherung wird der Versuch bei einer Umgebungstemperatur von 25°C durchgeführt. Diese Art von Experiment wird durch Änderungen der Umgebungstemperatur beeinflusst. Je höher die Umgebungstemperatur, desto höher die Betriebstemperatur der Sicherung und desto kürzer ihre Lebensdauer. Im Gegenteil, der Betrieb bei einer niedrigeren Temperatur verlängert die Lebensdauer der Sicherung.
5. Die Nennleistung der Sicherung wird auch als Ausschaltvermögen bezeichnet. Das Nennausschaltvermögen ist der maximal zulässige Strom, den die Sicherung unter der Nennspannung tatsächlich auslösen kann. Bei einem Kurzschluss leitet die Sicherung augenblickliche Überlastströme, die um ein Vielfaches höher sind als der normale Betriebsstrom. Der sichere Betrieb erfordert, dass die Sicherung intakt bleibt (kein Bersten oder Brechen) und Kurzschlüsse beseitigt werden.
Die Strom sicherung besteht hauptsächlich aus einem Rohrkörper mit Metall verbindung drähten an beiden Enden und einem schmelzbaren Blei-Antimon-Legierung draht im Rohr. Das Aussehen der meisten aktuellen Sicherungen ist zylindrisch, dh die sogenannte röhrenförmige Struktur. Heute, mit der rasanten Entwicklung der Hochtechnologie, werden einige spezielle Materialien gut angewendet. Aktuelle Sicherung hat begonnen, sich in Richtung Produkt ultrakleine Verpackungen zu entwickeln. Sukzessive sind eine Reihe neuer Produkte wie Chip-Sicherungen, PICO® II-Miniatur sicherungen und SMD-Sicherungen erschienen.
Der Aufbau der elektrischen Sicherung
Die allgemeine Sicherung besteht aus drei Teilen:1. Der Schmelzteil, der den Kern der Sicherung bildet, hat die Aufgabe, den Strom beim Durchbrennen zu unterbrechen. Die Legierung sicherung drähte des gleichen Typs und der gleichen Spezifikation müssen das gleiche Material und die gleichen geometrischen Abmessungen haben. Der Widerstandswert sollte so klein wie möglich und konsistent sein, und das Wichtigste ist, dass die Schmelzzeit eigenschaften konsistent sind. Elektrische Sicherungen bestehen normalerweise aus einer Blei-Antimon-Legierung.
2. Elektrodenteil: Normalerweise gibt es zwei. Sie ist ein wichtiger Bestandteil der Verbindung zwischen Schmelze und Kreislauf. Es muss eine gute elektrische Leitfähigkeit aufweisen und darf keinen offensichtlichen Installation übergang widerstand erzeugen.
3. Halterungsteil: Die Schmelze der Sicherung ist im Allgemeinen schlank und weich. Die Halterung hat die Funktion, die Schmelze zu fixieren und die drei Teile für eine einfache Installation und Verwendung zu einem starren Ganzen zu machen. Es muss eine gute mechanische Festigkeit, Isolierung, Hitzebeständigkeit und Flammbeständigkeit aufweisen und darf während des Gebrauchs nicht gebrochen, verformt, verbrannt oder kurzgeschlossen werden.
Lichtbogen löscheinrichtung der Sicherung
Die in Stromkreisen und Hochleistung geräten verwendeten Sicherungen haben nicht nur die drei Teile allgemeiner Sicherungen, sondern auch Lichtbogen löscheinrichtungen. Denn der durch diese Art von Sicherung geschützte Stromkreis hat nicht nur einen großen Betriebsstrom, sondern auch eine hohe Spannung an beiden Enden, wenn die Schmelze geblasen wird. Es scheint oft, dass die Schmelze geschmolzen (aufgeschmolzen) oder sogar verdampft ist, aber der Strom wurde nicht unterbrochen. Der Grund dafür ist, dass unter Einwirkung von Spannung und Strom im Moment des Schmelzens ein Lichtbogen phänomen zwischen den beiden Elektroden der Sicherung auftritt. Diese Lichtbogen löscheinrichtung muss eine starke Isolierung und eine gute Wärmeleitfähigkeit aufweisen und negativ sein. Quarzsand ist ein häufig verwendetes Lichtbogen löschmaterial.
Sicherungsvorrichtung der elektrischen Sicherung
Darüber hinaus gibt es einige Sicherungen, die über eine Schmelz anzeige verfügen, deren Funktion darin besteht, dass sich beim Auslösen der Sicherung in gewissem Maße ihr Aussehen ändert, was für das Wartungs personal leicht zu finden ist. Zum Beispiel: Lumineszenz, Farbwechsel, Pop-up-Festanzeige usw.Eigenschaften elektrischer Sicherungen
1. Der normale Betriebsstrom liegt bei 25 °C, und der Nennstrom der Sicherung wird normalerweise um 25 % reduziert, um schädliche Sicherungen zu vermeiden. Die meisten herkömmlichen Sicherungen verwenden Materialien mit einer niedrigeren Schmelztemperatur. Daher ist dieser Sicherungstyp empfindlicher gegenüber Änderungen der Umgebungstemperatur. Beispielsweise wird eine Sicherung mit einer Nennstromstärke von 10 A im Allgemeinen nicht für den Betrieb mit einem Strom von mehr als 7,5 A bei einer Umgebungstemperatur von 25 °C empfohlen.2. Nennspannung Die Nennspannung der Sicherung muss gleich oder größer als die effektive Stromkreis spannung sein. Die allgemeinen Standardspannung kennwerte sind 32 V, 125 V, 250 V, 600 V.
3. Der Widerstand der Widerstand sicherung spielt im gesamten Stromkreis keine Rolle. Da die Stromstärke weniger als 1A beträgt, beträgt der Widerstand der Sicherung nur wenige Ohm. Daher sollte das Widerstand problem berücksichtigt werden, wenn nur Sicherungen in Niederspannung kreisen verwendet werden. Die meisten Sicherungen bestehen aus Materialien mit positivem Temperaturkoeffizienten, daher gibt es Kältebeständigkeit und Wärmebeständigkeit.
4. Für die Strombelastbarkeit der Umgebungstemperatur sicherung wird der Versuch bei einer Umgebungstemperatur von 25°C durchgeführt. Diese Art von Experiment wird durch Änderungen der Umgebungstemperatur beeinflusst. Je höher die Umgebungstemperatur, desto höher die Betriebstemperatur der Sicherung und desto kürzer ihre Lebensdauer. Im Gegenteil, der Betrieb bei einer niedrigeren Temperatur verlängert die Lebensdauer der Sicherung.
5. Die Nennleistung der Sicherung wird auch als Ausschaltvermögen bezeichnet. Das Nennausschaltvermögen ist der maximal zulässige Strom, den die Sicherung unter der Nennspannung tatsächlich auslösen kann. Bei einem Kurzschluss leitet die Sicherung augenblickliche Überlastströme, die um ein Vielfaches höher sind als der normale Betriebsstrom. Der sichere Betrieb erfordert, dass die Sicherung intakt bleibt (kein Bersten oder Brechen) und Kurzschlüsse beseitigt werden.
