Funktion und Anwendung der Kfz-Sicherung

Kfz-Sicherung
Was sind Kfz-Flachsicherungen und ihre Funktionen?
Abkürzung: Auto blatt sicherungen

Kfz-Sicherungen sind eine Klasse von Sicherungen, die zum Schutz der Verkabelung und der elektrischen Ausrüstung von Fahrzeugen verwendet werden. Sie sind im Allgemeinen für Stromkreise von nicht mehr als 58 Volt Gleichstrom ausgelegt, aber einige Typen sind für 42-Volt-Bordnetze ausgelegt. Sie werden gelegentlich in elektrischen Produkten außerhalb der Automobilindustrie verwendet. Kfz-Sicherungen sind typischerweise in einem oder mehreren Sicherungskästen (auch als integriertes Leistungsmodul (IPM) bezeichnet) im Fahrzeug untergebracht, typischerweise auf einer Seite des Motorraums und/oder unter dem Armaturenbrett in der Nähe des Lenkrads. Einige Sicherungen oder Schutzschalter können dennoch an anderer Stelle platziert werden, beispielsweise in der Nähe des Kabinenlüfters oder der Airbag-Steuerung. Es kann eine Sicherung für den Zündungs-Aus-Ziehen (IOD) geben, die die Entnahme von elektrischem Strom in einem Fahrzeug steuert, während es ausgeschaltet ist; Wenn Sie diese Sicherung entfernen, während das Fahrzeug länger als einige Wochen abgestellt ist, wird eine übermäßige Entladung der Batterie verhindert.

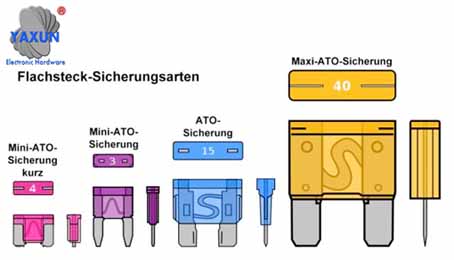

Typ der Flachsicherung
Flachsicherungen sind in sechs physikalischen Größen erhältlich: Micro2, Micro3, Low-Profile (LP) Mini, Mini, Regular, Maxi

Flachsicherungen (auch Flach- oder Stecksicherungen genannt) mit einem Kunststoffkörper und zwei Zinken, die in Steckdosen passen, werden meist in Automobilen verwendet.

Jede Sicherung ist oben mit dem Nennstrom in Ampere aufgedruckt.

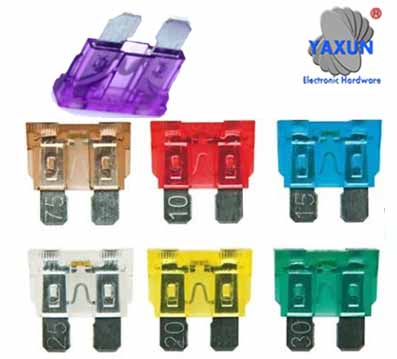

ATO Autosicherung
Diese Arten von Sicherungen gibt es in sechs verschiedenen physikalischen Abmessungen:
LP-mini (APS), auch als Low-Profile-Mini bekannt. Inoffiziell wird die "Low-Profile-Mini"-Sicherung manchmal fälschlicherweise als "Micro" bezeichnet, da der Begriff kleiner als Mini bedeutet, aber kürzlich wurden Sicherungen mit dem Namen Micro veröffentlicht .
Mini (APM/ATM). Die Mini-Sicherungen wurden in den 1990er Jahren entwickelt.
Normale (APR / ATC / ATO / ATS) Flachsicherungen, auch als Standard bekannt, wurden 1976 als ATO von Littelfuse für den Niederspannungseinsatz in Kraftfahrzeugen entwickelt. Bussmann stellt das ATC her, das auch den gleichen Standards ISO 8820-3 und SAE J1284 entspricht. OptiFuse, ein neuerer Marktteilnehmer, stellt normale (APR / ATC / ATO) Sicherungen her, die den gleichen Standards entsprechen.
Maxi (APX), strapazierfähig.

Halterung der Flachsicherung

Flachsicherungen können montiert werden in:
Sicherungsblöcke (aus Porzellan, Schiefer oder anderem feuerfestem Material). Sicherung blöcke bieten eine Möglichkeit, mehrere Sicherungen zusammen oder große Sicherungen separat zu montieren.
Inline-Sicherungshalter mit zwei Normen: IEC-Publikation 257 1968 Änderung Nr. 2 zu dieser Veröffentlichung vom Januar 1989 und UL-Norm Nr. 512.
 Sie helfen, Platz zu sparen. Eine Inline-Sicherung wird häufig in elektrischem Zusatzzubehör verwendet, bei dem der Hersteller die Strom begrenzung des Stromkreises, in den Sie stecken möchten, nicht kennt. Dies bietet ausreichenden Schutz für dieses einzelne Zubehörteil, unabhängig von anderen Geräten, die möglicherweise denselben Stromkreis verwenden.
Mit den Sicherung haltern mit zwei Steckplätzen können Sie aus einem Sicherung steckplatz zwei machen (in gewisser Weise ähnlich einer Steckdosenleiste, aber für Sicherungen).
Sicherung clips. Sicherungsclips in eine Leiterplatte eingefügt werden.
Vorrichtung zum Entfernen der Autosicherung

Größengruppen

Klingengröße Klingengruppe Abmessungen L × B × H Allgemeine Nennwerte (maximaler Strom)
Micro2 APT, ATR 9.1 × 3.8 × 15.3 mm 5, 7.5, 10, 15, 20, 25, 30
Micro3 ATL 14.4 × 4.2 × 18.1 mm 5, 7.5, 10, 15
LP-Mini
(low profile)
APS, ATT 10.9 × 3.81 × 8.73 mm 2, 3, 4, 5, 7.5, 10, 15, 20, 25, 30
Mini APM, ATM 10.9 × 3.6 × 16.3 mm 2, 3, 4, 5, 7.5, 10, 15, 20, 25, 30
Regulär APR, ATC, ATO,  ATS 19.1 × 5.1 × 18.5 mm 0.5, 1, 2, 3, 4, 5, 7.5, 10, 15, 20, 25, 30, 35, 40
Maxi APX 29.2 × 8.5 × 34.3 mm 20, 25, 30, 35, 40, 50, 60, 70, 80, 100, 120
Wo der Platz zulässt, ist ein Miniatur-Schaltungsunterbrecher manchmal verwendet, um eine Flachsicherung in dem gleichen Sicherungshalter zu ersetzen..

Flachsicherungen verwenden ein gemeinsames Farbschema für die Sicherungen Micro2, Micro3, Low-Profile (LP) Mini, Mini und reguläre Sicherungen und eine teilweise Farbähnlichkeit mit den Sicherungen der Maxi-Größe. Die folgende Tabelle zeigt die gebräuchlichen Sicherungen für jede Größengruppe.

Normale Sicherungen (ATO) mit den Nennwerten 0,5 A, 35 A und 40 A werden in den DIN-Normen nicht erwähnt, sind aber unter anderem in einigen Produkten von Littelfuse erhältlich.

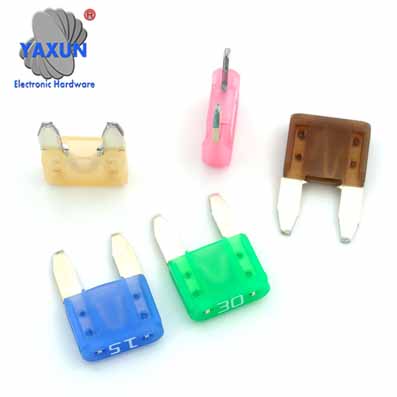

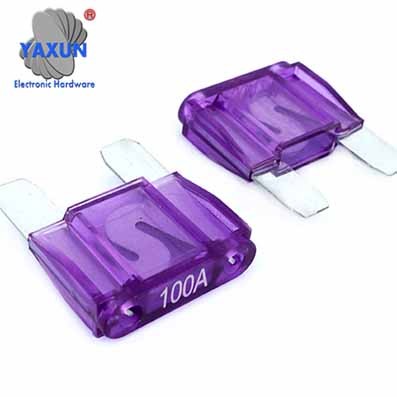

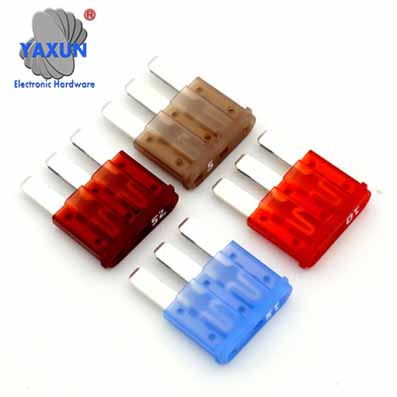

MAXI große Autosicherung MINI Autosicherung Micro3 Kfz-Sicherung
MAXI große Autosicherung MINI Autosicherung Micro3 Kfz-Sicherung

Bosch-Typ
Sicherung vom Typ Bosch (verwendet in älteren Autos)
Sicherungen vom Typ Bosch (auch als kontinentale Sicherungen, Torpedosicherungen, europäische Sicherungen oder GBC-Sicherungen bekannt) werden in alten (oft europäischen) Autos verwendet. Die Abmessungen dieses Sicherungstyps betragen 6×25 mm mit konischen Enden. Sicherungen vom Typ Bosch verwenden normalerweise die gleiche Farbcodierung für den Nennstrom. Die DIN-Norm ist 72581/1.

ANL Kfz-Sicherung
Farbcodierung

Farbe Aktuelle Bewertung
 Yellow 5 A
 White 8 A
 Red 16 A
 Blue 25 A
 Grey 40 A

Automobile Glasröhrentyp
In Nordamerika gebaute Automobile bis mindestens 1986 hatten elektrische Systeme, die durch zylindrische Glaspatronensicherungen mit einer Nennspannung von 32 Volt DC und Stromstärken von 4 Ampere bis 30 Ampere geschützt waren. Diese werden als "SFE" -Sicherungen bezeichnet, da sie von der Society of Fuse Engineers entwickelt wurden, um das Einsetzen einer grob unzureichenden oder unsicheren Sicherung in die Sicherungstafel des Fahrzeugs zu verhindern. Diese SFE-Sicherungen haben alle einen Durchmesser von 1⁄4 Zoll und die Länge variiert je nach Nennwert der Sicherung.

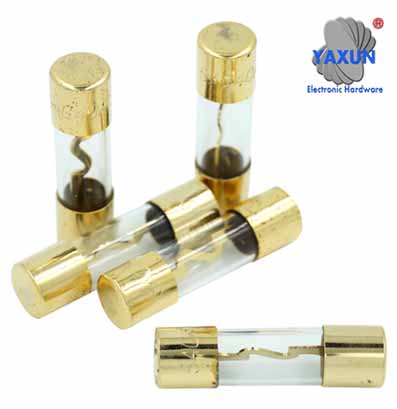

Kfz-Glasrohrsicherung
Eine 4 A SFE 4-Sicherung ist 5⁄8 Zoll lang (die gleiche Abmessung wie eine AGA-Sicherung jeglicher Nennleistung),
eine 6-A-SFE-6-Sicherung ist 3⁄4 Zoll lang,
eine 7,5-A-SFE-7,5-Sicherung ist 7⁄8 Zoll lang (wie eine AGW-Sicherung jeder Nennleistung),
eine 9-A-SFE-9-Sicherung ist 7⁄8 Zoll lang (wie eine AGW-Sicherung jeder Nennleistung),
eine 14 A SFE 14 Sicherung ist 11⁄16 Zoll lang,
eine 20-A-SFE-20-Sicherung ist 11⁄4 Zoll lang (wie eine AGC-Sicherung jeder Nennleistung) und
eine 30-A-SFE-30-Sicherung ist 17⁄16 Zoll lang.

Es gibt eine Reihe von ähnlichen Sicherungen, die leicht mit diesen verwechselt werden können. Im Allgemeinen wird diese Art von Sicherung eine Art "AG"-Etikett haben, das ursprünglich für "Automobile Glass" stand. Es gibt mindestens sieben verschiedene Größen von Sicherungen mit einem Durchmesser von 1/4 Zoll. Die aufgeführten Sicherungen sind die gebräuchlichsten für die Baugröße, bei der es sich immer um eine flinke Sicherung handelt:

1AG Größe, Typ AGA, 1 A bis 30 A, 1/4 Zoll (6,3 mm) Durchmesser mal 5⁄8 Zoll (15,9 mm) lang[
2AG Größe, Typ AGB, 0,177" (4,5mm) Durchmesser x 0,588" (14,9mm) lang (häufig ersetzt durch 5mm Durchmesser mal 15mm lange Sicherung internationaler Größe (auch bekannt als 5 x 15mm - jetzt leichter verfügbar)[9]
Größe 3AG, Typ AGC, 0,125 A bis 50 A, 1/4 Zoll Durchmesser (6,3 mm) x 11⁄4 Zoll (31,8 mm) lang
4AG Größe, Typ AGS, 9⁄32 Zoll (7,1 mm) Durchmesser und 11⁄4 Zoll (31,8 mm) lang
5AG-Größe, Typ AGU, 1 A bis 60 A, 13⁄32 Zoll (10,3 mm) Durchmesser und 11⁄2 Zoll (38,1 mm) lang.[6] Auch "Zwergsicherungen" genannt.
7AG Größe, Typ AGW, 1 A bis 30 A, 1/4 Zoll Durchmesser (6,3 mm) mal 7⁄8 Zoll (22,2 mm) lang
8AG Größe, Typ AGX, 1 A bis 30 A, 1/4 Zoll (6,3 mm) Durchmesser mal 1 Zoll (25,4 mm) lang
9AG Größe, Typ AGY, 50 A, 1/4 Zoll (6,3 mm) Durchmesser und 17⁄16 Zoll (36,5 mm) lang
UK-Größe, Typ UK, 35 A bis 50 A, 1/4 Zoll (6,3 mm) Durchmesser und 11⁄4 Zoll (31,8 mm) Länge
Diese und andere Sicherungen sind nach wie vor für viele Anwendungen hergestellt werden, auch für Wechsel strom kreise und DC-Anwendungen. Einige sind zeitverzögert, reaktionsträge oder haben Leitungen für Klemmen, die in Stromkreisen ohne Sicherungshalter verwendet werden. Viele der Abmessungen und Eigenschaften von Sicherungen werden von der Society of Automotive Engineers als Standard SAE J 554 veröffentlicht.
