Was ist Motorschutz?
Die Aufgabe des Motorschutzes besteht darin, den Motor vollständig zu schützen. Ein Gerät, das den Motor alarmiert oder schützt, wenn Überlast, Überstrom, Phasenverlust, Stillstand, Kurzschluss, Überspannung, Unterspannung, Leckage, dreiphasige Unwucht, Überhitzung, Lagerverschleiß und Exzentrizität des Stators vorliegen.
Auswahl
Es gibt keine einheitlichen Standards für Motorschutzprodukte auf dem Markt und die Modellspezifikationen sind unterschiedlich.
Um den unterschiedlichen Bedürfnissen der Benutzer gerecht zu werden, haben die Hersteller eine große Anzahl von Produktreihen abgeleitet, die eine Vielzahl von Unannehmlichkeiten für die Auswahl der Benutzer mit sich bringen.
Benutzer sollten bei der Auswahl des Typs die tatsächlichen Anforderungen des Motorschutzes vollständig berücksichtigen und die Schutzfunktion und die Schutzmethode angemessen auswählen, um eine gute Schutzwirkung zu erzielen. Um den Zweck der Verbesserung der Zuverlässigkeit des Gerätebetriebs, der Reduzierung ungeplanter Parkmöglichkeiten und der Reduzierung von Unfallverlusten zu erreichen.
(1) Bedingungen für die Auswahl
1, Motorparameter: Verstehen Sie zuerst die Motorspezifikationen, Funktionseigenschaften, Schutzart, Nennspannung, Nennstrom, Nennleistung, Leistungsfrequenz, Isolationspegel usw. Diese Inhalte bieten dem Benutzer im Wesentlichen eine Referenz zur korrekten Auswahl des Protektors.
2. Umgebungsbedingungen: Bezieht sich hauptsächlich auf normale Temperatur, hohe Temperatur, hohe Kälte, Korrosionsgrad, Vibration, Sand, Höhe, elektromagnetische Verschmutzung.
3, Motorgebrauch: Bezieht sich hauptsächlich auf die Eigenschaften der zum Ziehen erforderlichen mechanischen Ausrüstung wie Lüfter, Pumpen, Luftkompressoren, Drehmaschinen, Ölfeldpumpen und andere mechanische Eigenschaften unterschiedlicher Lasten.
4. Steuermethode: Die Steuermodi umfassen manuelle, automatische, lokale Steuerung, Fernsteuerung, Einzelbetrieb und zentrale Steuerung der Produktionslinie. Zu den Startmethoden gehören Direkt-, Abwärts-, Sternwinkel-, frequenzempfindlicher Varistor, Wechselrichter und Sanftanlauf.
5. Andere Aspekte: Die Benutzer-Vor-Ort-Überwachung der Produktion Management, die Schwere der Auswirkungen des normalen Herunterfahrens auf der Produktion.
Es gibt viele Faktoren, die mit der Auswahl der Schutzvorrichtungen zusammenhängen, wie z. B. Installationsort, Stromversorgungsbedingungen, Bedingungen des Stromverteilungssystems usw.
Überlegen Sie auch, ob Sie die neu gekaufte Motorkonfiguration schützen, den Motorschutz verbessern oder den Schutz des Unfallmotors verbessern möchten. Berücksichtigen Sie auch die Schwierigkeit, die Motorschutzmethode zu ändern, und den Grad der Auswirkungen auf die Produktion. Die Auswahl und Einstellung des Protektors sollte umfassend an die tatsächlichen Arbeitsbedingungen vor Ort angepasst werden.
(2) Gängige Arten von Motorschutzvorrichtungen
Der dreiphasige Stromwert wird erfasst, und der Protektor verwendet einen Ein-Chip-Mikrocomputer, um einen intelligenten umfassenden Schutz des Motors zu realisieren und Schutz, Messung, Kommunikation und Anzeige zu integrieren. Der Einstellstrom wird digital eingestellt und über die Bedienfeldtasten bedient. Der Benutzer kann die Parameter vor Ort entsprechend den spezifischen Bedingungen des Motors ändern. Die Verwendung einer digitalen Röhre als Anzeigefenster oder die Verwendung einer Flüssigkristallanzeige mit großem Bildschirm kann eine Vielzahl von Kommunikationsprotokollen unterstützen. Wie bei ModBUS, ProfiBUS usw. ist der Preis für wichtigere Gelegenheiten relativ hoch. Der Hochspannungsmotorschutz verwendet intelligente Schutzvorrichtungen.
5, Magnetfeld Temperatur-Detektor Typ:
Die Magnetfeld Erfassung Spule und das Temperaturmesselement sind in den Motor eingebettet und gegen Änderungen des internen rotierenden Magnetfelds des Motors und Temperaturänderungen geschützt. Die Hauptfunktionen umfassen Überlast, Stillstand, Phasenverlust, Überhitzungsschutz und Verschleißüberwachung, und die Schutzfunktion ist perfekt. Der Nachteil ist die Notwendigkeit, eine Magnetfelderfassungsspule und einen Temperatursensor im Motor zu installieren.
Auswahl
Es gibt keine einheitlichen Standards für Motorschutzprodukte auf dem Markt und die Modellspezifikationen sind unterschiedlich.
Um den unterschiedlichen Bedürfnissen der Benutzer gerecht zu werden, haben die Hersteller eine große Anzahl von Produktreihen abgeleitet, die eine Vielzahl von Unannehmlichkeiten für die Auswahl der Benutzer mit sich bringen.
Benutzer sollten bei der Auswahl des Typs die tatsächlichen Anforderungen des Motorschutzes vollständig berücksichtigen und die Schutzfunktion und die Schutzmethode angemessen auswählen, um eine gute Schutzwirkung zu erzielen. Um den Zweck der Verbesserung der Zuverlässigkeit des Gerätebetriebs, der Reduzierung ungeplanter Parkmöglichkeiten und der Reduzierung von Unfallverlusten zu erreichen.
(1) Bedingungen für die Auswahl
1, Motorparameter: Verstehen Sie zuerst die Motorspezifikationen, Funktionseigenschaften, Schutzart, Nennspannung, Nennstrom, Nennleistung, Leistungsfrequenz, Isolationspegel usw. Diese Inhalte bieten dem Benutzer im Wesentlichen eine Referenz zur korrekten Auswahl des Protektors.
2. Umgebungsbedingungen: Bezieht sich hauptsächlich auf normale Temperatur, hohe Temperatur, hohe Kälte, Korrosionsgrad, Vibration, Sand, Höhe, elektromagnetische Verschmutzung.
3, Motorgebrauch: Bezieht sich hauptsächlich auf die Eigenschaften der zum Ziehen erforderlichen mechanischen Ausrüstung wie Lüfter, Pumpen, Luftkompressoren, Drehmaschinen, Ölfeldpumpen und andere mechanische Eigenschaften unterschiedlicher Lasten.
4. Steuermethode: Die Steuermodi umfassen manuelle, automatische, lokale Steuerung, Fernsteuerung, Einzelbetrieb und zentrale Steuerung der Produktionslinie. Zu den Startmethoden gehören Direkt-, Abwärts-, Sternwinkel-, frequenzempfindlicher Varistor, Wechselrichter und Sanftanlauf.
5. Andere Aspekte: Die Benutzer-Vor-Ort-Überwachung der Produktion Management, die Schwere der Auswirkungen des normalen Herunterfahrens auf der Produktion.
Es gibt viele Faktoren, die mit der Auswahl der Schutzvorrichtungen zusammenhängen, wie z. B. Installationsort, Stromversorgungsbedingungen, Bedingungen des Stromverteilungssystems usw.
Überlegen Sie auch, ob Sie die neu gekaufte Motorkonfiguration schützen, den Motorschutz verbessern oder den Schutz des Unfallmotors verbessern möchten. Berücksichtigen Sie auch die Schwierigkeit, die Motorschutzmethode zu ändern, und den Grad der Auswirkungen auf die Produktion. Die Auswahl und Einstellung des Protektors sollte umfassend an die tatsächlichen Arbeitsbedingungen vor Ort angepasst werden.
(2) Gängige Arten von Motorschutzvorrichtungen
1, thermisches Relais:
Gewöhnlicher Wechselstrommotor mit kleiner Kapazität, gute Arbeitsbedingungen, keine schwerwiegenden Bedingungen wie häufiges Starten; Aufgrund der geringen Genauigkeit kann die Zuverlässigkeit nicht garantiert und nicht empfohlen werden.
2, elektronischer Typ:
Der dreiphasige Stromwert wird erkannt und das Potentiometer oder der Codeschalter werden zum Einstellen des Stromwerts verwendet. Die Schaltung ist im Allgemeinen analog und nimmt ein inverses Zeitlimit oder eine Zeitlimit-Betriebscharakteristik an. Die Schutzfunktionen umfassen Überlast, Phasenverlust, Stillstand usw.
Der Fehlertyp wird durch eine Kontrollleuchte angezeigt, und die Laufleistung wird durch eine digitale Röhre angezeigt.
3. Intelligenter Typ:
Gewöhnlicher Wechselstrommotor mit kleiner Kapazität, gute Arbeitsbedingungen, keine schwerwiegenden Bedingungen wie häufiges Starten; Aufgrund der geringen Genauigkeit kann die Zuverlässigkeit nicht garantiert und nicht empfohlen werden.
2, elektronischer Typ:
Der dreiphasige Stromwert wird erkannt und das Potentiometer oder der Codeschalter werden zum Einstellen des Stromwerts verwendet. Die Schaltung ist im Allgemeinen analog und nimmt ein inverses Zeitlimit oder eine Zeitlimit-Betriebscharakteristik an. Die Schutzfunktionen umfassen Überlast, Phasenverlust, Stillstand usw.
Der Fehlertyp wird durch eine Kontrollleuchte angezeigt, und die Laufleistung wird durch eine digitale Röhre angezeigt.
3. Intelligenter Typ:

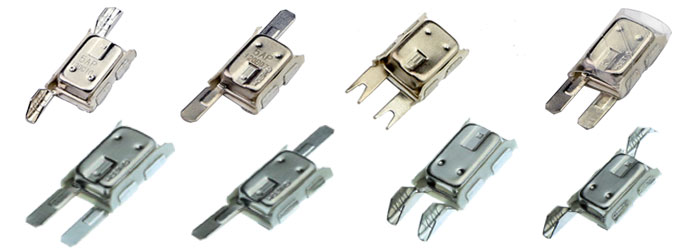

4, Wärmeschutz-Typ:
Das thermische Element ist in den Motor eingebettet und entsprechend der Temperatur der Motorwicklung geschützt, und die Schutzwirkung ist gut; Wenn die Motorkapazität jedoch groß ist, muss sie zusammen mit dem Stromüberwachungstyp verwendet werden, um zu vermeiden, dass die Motorwicklung aufgrund der Hysterese der Temperaturmesskomponente beschädigt wird, wenn die Motortemperatur plötzlich erhöht wird.
Das thermische Element ist in den Motor eingebettet und entsprechend der Temperatur der Motorwicklung geschützt, und die Schutzwirkung ist gut; Wenn die Motorkapazität jedoch groß ist, muss sie zusammen mit dem Stromüberwachungstyp verwendet werden, um zu vermeiden, dass die Motorwicklung aufgrund der Hysterese der Temperaturmesskomponente beschädigt wird, wenn die Motortemperatur plötzlich erhöht wird.
5, Magnetfeld Temperatur-Detektor Typ:
Die Magnetfeld Erfassung Spule und das Temperaturmesselement sind in den Motor eingebettet und gegen Änderungen des internen rotierenden Magnetfelds des Motors und Temperaturänderungen geschützt. Die Hauptfunktionen umfassen Überlast, Stillstand, Phasenverlust, Überhitzungsschutz und Verschleißüberwachung, und die Schutzfunktion ist perfekt. Der Nachteil ist die Notwendigkeit, eine Magnetfelderfassungsspule und einen Temperatursensor im Motor zu installieren.
