Die Verwendung dieses Begriffs kann in verschiedenen Regionen variieren, um sich auf thermische Schutzschalter zu beziehen, die durch Überlastung eines Stromkreises ausgelöst werden, oder auf thermische Schutzschalter, die durch Leistungsverluste außerhalb des Stromkreises ausgelöst werden.

Ein Thermoschutzschalter (Argentinien), automatische Schalter (Spanien), automatisches (Chile), Differenz- oder taco1 (Kolumbien), (Nicaragua), thermische Schutzschalter oder pastilla (Mexiko, Venezuela, Ecuador, Costa Rica und Panama) oder flipin ( Guatemala) Es handelt sich um ein Gerät, das einen Stromkreis unterbrechen oder öffnen kann, wenn Isolationsfehler in einem elektrischen Gerät oder einer elektrischen Anlage auftreten.
Er sollte nicht mit einem thermo magnetischen Schalter verwechselt werden, da der Thermoschutzschalter im Gegensatz zu diesem den Stromkreis öffnet, wenn ein Unterschied zwischen den ein- und ausgehenden Strömen des Stromkreises besteht. Sein Hauptziel ist die Sicherheit von Personen, um zu verhindern, dass sie durch elektrische Ströme beeinträchtigt werden, wenn sie mit den fehlerhaften Geräten in Kontakt kommen.
Im Gegensatz zu Sicherungen, die nach einmaligem Gebrauch ausgetauscht werden müssen, kann der Thermoschutzschalter zurückgesetzt werden, sobald das Problem, das seine Auslösung verursacht hat, lokalisiert und behoben wurde.
Thermische Schutzschalter werden in verschiedenen Größen und Eigenschaften hergestellt, wodurch sie in Haushalten, Industrien und Unternehmen weit verbreitet sind.

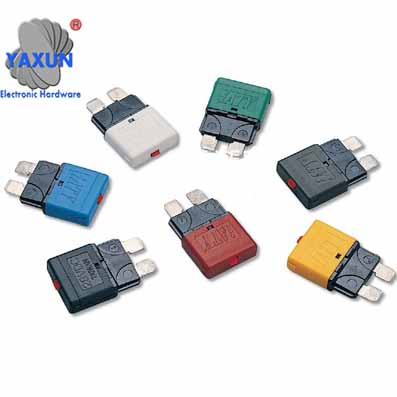

Thermische Schutzschalter Beschreibung

Der thermische Differential schutzschalter ist ein Schutzelement für Personen. Es hat einen Differential transformator (dh er erkennt Unterschiede in der Stromstärke), einen Magnetkern, auf den die Phase gewickelt ist (z. B. im Uhrzeigersinn) und den Neutralleiter (in die entgegengesetzte Richtung zum vorherigen) , zusätzlich zu einer Detektionsspule, die einen kleinen Elektromagneten speist, der den Auslöser auslöst. Wenn die gleiche Strommenge durch die Phase fließt wie durch den Neutralleiter (Normalbetrieb), ist der Magnetfluss Null, so dass in der Erfassungsspule die induzierte Spannung 0 V beträgt; Sobald ein Erdschluss auftritt (kann durch den dritten Draht oder durch eine Person erfolgen), fließt der Gesamtstrom durch die Phase, aber nur der Gesamtstrom „geht“ durch den Neutralleiter, abzüglich des Betrags, der zur Erde abgeleitet wird ( dieser Betrag hängt von jedem Fall ab), wenn also die Differenz größer als die Auslösung ist, reicht die Spannung an den Enden der Melderwicklung aus, um den Elektromagneten zu aktivieren, der die Abschaltung durchführt.


Unterschied zu einem Thermoschlüssel
Die thermische schützt nur die Installation; im Inneren befindet sich ein Bimetallpaar (zwei Metalle mit unterschiedlichen Ausdehnungskoeffizienten), das an einem seiner Enden vernietet ist; Wenn ein Strom fließt, der größer als der kalibrierte ist (durch das Paar zirkuliert), dehnt sich ein Metall stärker aus als das andere, wodurch das Bimetallpaar gebogen wird, wodurch der Auslösemechanismus aktiviert wird.

Es ist immer ratsam, einen thermischen "Vorwärts" des thermischen Differentialschutzschalters zu platzieren, und zwar von kleinerem Kaliber, da der thermische Schutzschalter ein teureres Element ist als der thermische. Darüber hinaus ist es ratsam, einen in jeder Elektroinstallation zu haben und einmal im Monat den Testknopf zu drücken, um die korrekte Funktion zu überprüfen.

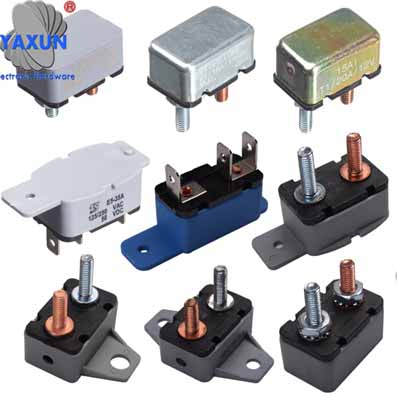

Eigenschaften von thermischen Schutzschaltern

Die wichtigsten Parameter, die einen thermischen Schutzschalter definieren, sind:
Bemessungs- oder Bemessungsstrom: Arbeitsstrom, für den das Gerät ausgelegt ist. Es gibt von 5 bis 64 Ampere.
Arbeitsspannung: Spannung, für die der Thermoschutzschalter ausgelegt ist. Es gibt einphasige (110-220 V) und dreiphasige (300-600 V).
Ausschaltvermögen: maximaler Strom, den der Thermoschutzschalter unterbrechen kann. Bei höheren Intensitäten können Lichtbogenphänomene oder das Aufschmelzen und Verschweißen von Materialien auftreten, die das Öffnen des Stromkreises verhindern würden.
Schließleistung: maximaler Strom, der zum Zeitpunkt des Schließens durch das Gerät fließen kann, ohne dass es durch Stromschlag beschädigt wird.
Polzahl: maximale Anzahl von Leitern, die an den Thermoschutzschalter angeschlossen werden können. Es gibt einen, zwei, drei und vier Pole.

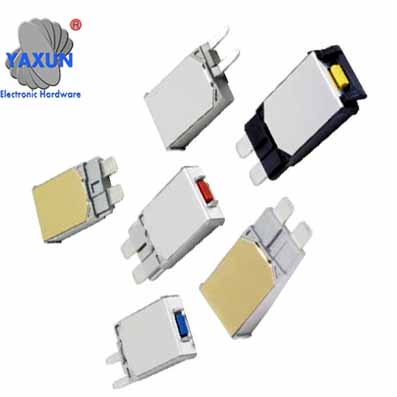

Typen von thermischen Schutzschaltern
Die am häufigsten verwendeten thermischen Schutzschalter sind solche, die mit Wechselstrom arbeiten, obwohl es sie auch für Gleichstrom gibt. Die gängigsten Arten von thermischen Schutzschaltern sind:
Auch das Wort Relais wird relativ häufig verwendet, wenn auch nicht ganz korrekt, um diese Geräte, insbesondere thermische Geräte, zu bezeichnen.
Umgangssprachlich werden die magneto thermischen thermischen Schutzschalter und die in Häusern installierten Differentiale mit den Namen "Automatik", "Sicherungen", "Stecker" oder sogar "Leitungen" bezeichnet.
Bei Eisenbahnen wird ein Thermoschutzschalter verwendet, um die Hauptspannungsleitung zu öffnen und zu trennen und den Strom direkt vom Stromabnehmer zum Rest des Zuges zu unterbrechen.

Thermische Schutzschalter Funktion

Wärmegerät
Vorhanden in thermischen und magneto thermischen thermischen Leistungsschaltern. Es besteht aus einem kalibrierten Bimetall, durch das der Strom fließt, der die Last speist. Übersteigt diese die Intensität, für die das Gerät gebaut ist, erwärmt es sich, dehnt sich aus und bewirkt einen Lichtbogen des Bimetalls, wodurch der Schalter automatisch öffnet. Erkennt Überlastfehler.

Es besteht aus einem Elektromagneten oder Elektromagneten, dessen Anziehungskraft mit der Stromstärke zunimmt. Die Schaltkontakte werden durch einen Riegel in elektrischem Kontakt gehalten, und wenn der Strom den vom Gerät erlaubten Bereich überschreitet, gibt der Elektromagnet den Riegel frei und trennt die Kontakte mittels einer Feder. Einige Schaltertypen enthalten ein hydraulisches Verzögerungssystem, das den Magnetkern in ein mit einer viskosen Flüssigkeit gefülltes Rohr eintaucht. Der Kern wird von einer Feder unterstützt, die ihn relativ zum Magneten versetzt hält, solange der Kreisstrom unter der Schaltleistung bleibt. Während einer Überlastung zieht das Solenoid den Kern durch die Flüssigkeit, um den Magnetkreis zu schließen, wobei genügend Kraft aufgebracht wird, um die Verriegelung zu lösen. Diese Verzögerung ermöglicht kurze Stromstöße, die über den Nennwert des Geräts hinausgehen, ohne den Stromkreis tatsächlich zu öffnen, beispielsweise beim Anlaufen von Motoren. Die Kurzschlussströme führen dem Elektromagneten eine ausreichende Kraft zu, um die Verriegelung ungeachtet der Position des Kerns freizugeben, wodurch ein verzögertes Öffnen verhindert wird.

Im Inneren eines thermischen Schutzschalters

Es ist in magnetischen und thermomagnetischen thermischen Schutzschaltern vorhanden und besteht aus einer Spule, einem Kern und einem beweglichen Teil. Die Intensität, die die Last speist, geht durch die Spule, und falls sie viel höher ist als die Nennintensität des Geräts, wird ein Magnetfeld erzeugt, das in der Lage ist, das bewegliche Teil zu ziehen und den Stromkreis fast wie ein Schnappschuss zu öffnen. Erkennt Kurzschlussfehler, die im Stromkreis vorhanden sein können.

Unter Kurzschluss bedingungen fließt ein viel größerer Strom als der Nennstrom;
Wenn ein elektrischer Kontakt einen Stromkreis öffnet, in dem viel Strom fließt, entsteht im Allgemeinen zwischen diesen bereits geöffneten Kontakten ein Lichtbogen, der den Strom weiterfließen lässt. Um dies zu vermeiden, verfügen die Schalter über Eigenschaften zum Teilen und Löschen des Lichtbogens. In kleinen Schaltern ist eine Lichtbogenlöschkammer implementiert, die aus mehreren Metall platten oder Kämmen aus keramischem Material besteht, die helfen, die Temperatur des Lichtbogens zu senken. In diese Kammer wird der Lichtbogen durch den Einfluss einer magnetischen Blasspule bewegt. In größeren thermischen Schutzschaltern, wie sie in Umspannwerken verwendet werden, werden Vakuum, Inertgase wie Schwefelhexafluorid oder Öl verwendet, um den Lichtbogen zu schwächen.

Das Ausschaltvermögen oder Ausschaltvermögen eines Schalters ist der maximale Kurzschlussstrom, den er ohne größeren Schaden erfolgreich unterbrechen kann. Wird der Kurzschlussstrom höher eingestellt als das Ausschaltvermögen eines Schalters, kann dieser diesen nicht unterbrechen und wird zerstört.

Die kleinen Schalter können direkt neben dem zu schützenden Gerät installiert werden, sind aber in der Regel auf einem dafür vorgesehenen Panel angeordnet. Leistungsschalter befinden sich in Schaltschränken oder Schaltschränken, während sich Hochspannungsschalter im Freien befinden können.
