Motorschutz Arbeitsbedingung Klassifizierung und Verfahren Verdrahten
1. Für die Single-Maschine unabhängigen Betrieb Motor mit geringen Anforderungen an die Arbeitsbedingungen, einfache Bedienung Steuerung und keine Auswirkungen auf die Produktion können normale Art Schutz verwendet werden. Da der allgemeinste Art Protektor eine einfache Struktur aufweist, ist es bequem Verkabelung zu installieren und zu installieren, ersetzen, und hat eine einfache Bedienung und hohe Kostenleistung.
2 Für die rauen Arbeitsbedingungen sollten hohe Zuverlässigkeitsanforderungen, insbesondere für Motoren mit automatisierten Produktionslinien, intelligente High-End-Protektoren mit vollem Funktionsumfang verwenden.
3. Bei explosionsgeschützten Motoren kann eine Exzentrizität aufgrund von Lagerverschleiß zu Reibung bei hohen Temperaturen am explosionsgeschützten Spalt führen, was zu Explosionsgefahr führen kann. Die Verschleißzustand Überwachungsfunktion gewählt werden. Für spezielle Geräte wie Hochdruck-Tauchpumpen mit großer Kapazität sollte aufgrund der Schwierigkeit bei Inspektion und Wartung auch die Funktion zur Überwachung des Verschleißzustands ausgewählt werden. und die Temperatur des Lagers sollte überwacht werden, um größere wirtschaftliche Verluste durch Besenunfälle zu vermeiden.
4. Gilt für Schutzvorrichtungen mit explosionsgeschützten Anforderungen. Entsprechend den spezifischen Anforderungen des Einsatzortes sollte der entsprechende Explosionsschutz ausgewählt werden, um Sicherheitsunfälle zu vermeiden.
Auswahl der Verdrahtungsmethode für den Hauptstrom des Schutzes
Die Hauptstromverdrahtungsmethode ist unterteilt in:
1. Einmalige Core-Through-Methode (Sie können auch den Sekundärstromkreis des Sekundärstromwandlers verwenden)
2, die Klemmenweise (kann auch den Sekundärkreis des peripheren Stromwandlers verwenden)
3, direkte Einfügemethode
Eine einmalige Kernverdrahtung ist bequem und sicher und vermeidet eine Kontaktwiderstandserwärmung, die durch einen schlechten Kontakt der Klemme verursacht wird. Der Nennstrom des Motors liegt über 5 A, und es ist im Allgemeinen möglich, eine einmalige Kernverdrahtung zu verwenden.
Es ist praktisch, direkt in den Verdrahtungsmodus einzusteigen, insbesondere in Fällen, in denen der Platz klein und für die Installationsposition geeignet ist, kann der Steckschutz direkt an den Hauptkontakt des Schützausgangs angeschlossen werden.
Auswahl des Strombereichs für die Schutzeinstellung
Um sich an die Auswahl verschiedener Antriebsmotoren anzupassen, hat der Protektor grundsätzlich einen bestimmten Stromeinstellbereich. Wählen Sie bei der Auswahl des Schutzes den Wert des mittleren Bereichs des eingestellten Strombereichs so weit wie möglich entsprechend dem Nennstromwert des Motors.
Auswahl der Arbeitsleistung
Die Arbeitsstromversorgung ist hauptsächlich für den internen Stromkreis des Protektors vorgesehen. Mit Ausnahme des Arbeitsleistungstyps wird die Arbeitsleistung im Allgemeinen unterteilt in:
AC380V, 220V, 110V, 36V. Es gibt keine besonderen Anforderungen an das Arbeitsnetzteil, da es sich um ein unabhängiges Netzteil handelt, das der Benutzer nur entsprechend dem Spannungspegel des Motorsteuerkreises auswählen muss.
In Bezug auf die Installation hat jeder seine eigenen Vor- und Nachteile. Der Wärmeschutz ist unabhängig vom Hauptstromkreis, sodass der Motorstrom nahezu unbegrenzt ist. Er muss jedoch im Regelkreis in Reihe geschaltet werden, und die Verkabelung ist kompliziert. Der Überlastschutz ist im Hauptstromkreis direkt in Reihe geschaltet. Es ist keine zusätzliche Verkabelung erforderlich. Es ist einfach und intuitiv, aber nicht für Elektrogeräte mit hohem Strom geeignet, um Kontaktlichtbögen oder Löten zu vermeiden. Der Wärmeschutz kann die Überhitzung des Motors sehr gut bewältigen:
Wie Spannung, die durch Überhitzung verursacht Abnormalität, Phasenunsymmetrie oder sogar Phasenausfall; Überhitzung durch unzureichende Kühlung des Motors (wie beispielsweise Kältemittelleckage und niedrigen Rücklaufdruck) verursacht werden; Überhitzung durch Hoch- und Niederdruckgas-Serie (gebrochene Scheibe Beschädigung, Kolbenringschaden, Druckentlastungsventilöffnung, etc.) verursacht wird; Überhitzung durch schlechte Schmierung verursacht, Wellen halten und sogar ein Abwürgen.
2 Für die rauen Arbeitsbedingungen sollten hohe Zuverlässigkeitsanforderungen, insbesondere für Motoren mit automatisierten Produktionslinien, intelligente High-End-Protektoren mit vollem Funktionsumfang verwenden.
3. Bei explosionsgeschützten Motoren kann eine Exzentrizität aufgrund von Lagerverschleiß zu Reibung bei hohen Temperaturen am explosionsgeschützten Spalt führen, was zu Explosionsgefahr führen kann. Die Verschleißzustand Überwachungsfunktion gewählt werden. Für spezielle Geräte wie Hochdruck-Tauchpumpen mit großer Kapazität sollte aufgrund der Schwierigkeit bei Inspektion und Wartung auch die Funktion zur Überwachung des Verschleißzustands ausgewählt werden. und die Temperatur des Lagers sollte überwacht werden, um größere wirtschaftliche Verluste durch Besenunfälle zu vermeiden.
4. Gilt für Schutzvorrichtungen mit explosionsgeschützten Anforderungen. Entsprechend den spezifischen Anforderungen des Einsatzortes sollte der entsprechende Explosionsschutz ausgewählt werden, um Sicherheitsunfälle zu vermeiden.
Auswahl der Verdrahtungsmethode für den Hauptstrom des Schutzes
Die Hauptstromverdrahtungsmethode ist unterteilt in:
1. Einmalige Core-Through-Methode (Sie können auch den Sekundärstromkreis des Sekundärstromwandlers verwenden)
2, die Klemmenweise (kann auch den Sekundärkreis des peripheren Stromwandlers verwenden)
3, direkte Einfügemethode
Eine einmalige Kernverdrahtung ist bequem und sicher und vermeidet eine Kontaktwiderstandserwärmung, die durch einen schlechten Kontakt der Klemme verursacht wird. Der Nennstrom des Motors liegt über 5 A, und es ist im Allgemeinen möglich, eine einmalige Kernverdrahtung zu verwenden.
Es ist praktisch, direkt in den Verdrahtungsmodus einzusteigen, insbesondere in Fällen, in denen der Platz klein und für die Installationsposition geeignet ist, kann der Steckschutz direkt an den Hauptkontakt des Schützausgangs angeschlossen werden.
Auswahl des Strombereichs für die Schutzeinstellung
Um sich an die Auswahl verschiedener Antriebsmotoren anzupassen, hat der Protektor grundsätzlich einen bestimmten Stromeinstellbereich. Wählen Sie bei der Auswahl des Schutzes den Wert des mittleren Bereichs des eingestellten Strombereichs so weit wie möglich entsprechend dem Nennstromwert des Motors.
Auswahl der Arbeitsleistung
Die Arbeitsstromversorgung ist hauptsächlich für den internen Stromkreis des Protektors vorgesehen. Mit Ausnahme des Arbeitsleistungstyps wird die Arbeitsleistung im Allgemeinen unterteilt in:
AC380V, 220V, 110V, 36V. Es gibt keine besonderen Anforderungen an das Arbeitsnetzteil, da es sich um ein unabhängiges Netzteil handelt, das der Benutzer nur entsprechend dem Spannungspegel des Motorsteuerkreises auswählen muss.
Protektor-Typ
Bi-Metall-Typ

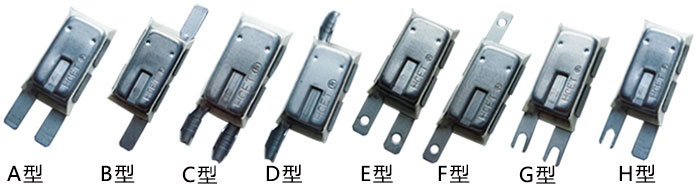

Der Bimetallschutz ist eigentlich ein Schalter oder Relais aus Bimetall, das aufgrund seines niedrigen Preises weit verbreitet ist. Das Bimetall wird durch Laminieren von zwei Legierungen mit unterschiedlichen Wärmeausdehnungskoeffizienten gebildet, wobei der größere Ausdehnungskoeffizient als aktive Schicht bezeichnet wird; Ein kleiner Ausdehnungskoeffizient wird als passive Schicht bezeichnet. Aufgrund der unterschiedlichen Ausdehnungskoeffizienten der beiden Materialschichten biegt sich das Bimetall und verformt sich bei steigender Temperatur und kehrt nach Absenken der Temperatur in seinen ursprünglichen Zustand zurück. Menschen verwenden dieses Phänomen, um Schalter herzustellen, die bei einer bestimmten Temperatur geschlossen oder geöffnet werden können.
Wenn für den Kompressormotor die Wicklungstemperatur auf eine bestimmte Temperatur (z. B. 110 ° C) ansteigt, muss die Stromversorgung rechtzeitig unterbrochen werden, um ein Verbrennen zu verhindern. Wenn die Temperatur auf eine bestimmte Temperatur (z. B. 60 ° C) abfällt, kann sie automatisch zurückgesetzt werden und der Kompressor nimmt den Betrieb wieder auf. So funktioniert der Bimetallschutz.
Bimetallschutzvorrichtungen können in zwei Typen unterteilt werden: Wärmeschutzvorrichtungen und Überlastschutzvorrichtungen. Der Wärmeschutz selbst erzeugt keine Wärme und Wärme kommt von der Wärme des geschützten Teils. Im Überlastschutz befindet sich eine elektrische Heizung (Heizkabel oder elektrische Heizplatte). Wenn der Strom zu groß ist, kann die Erwärmung der elektrischen Heizung zu einer Verformung des Bimetalls führen.
Wenn für den Kompressormotor die Wicklungstemperatur auf eine bestimmte Temperatur (z. B. 110 ° C) ansteigt, muss die Stromversorgung rechtzeitig unterbrochen werden, um ein Verbrennen zu verhindern. Wenn die Temperatur auf eine bestimmte Temperatur (z. B. 60 ° C) abfällt, kann sie automatisch zurückgesetzt werden und der Kompressor nimmt den Betrieb wieder auf. So funktioniert der Bimetallschutz.
Bimetallschutzvorrichtungen können in zwei Typen unterteilt werden: Wärmeschutzvorrichtungen und Überlastschutzvorrichtungen. Der Wärmeschutz selbst erzeugt keine Wärme und Wärme kommt von der Wärme des geschützten Teils. Im Überlastschutz befindet sich eine elektrische Heizung (Heizkabel oder elektrische Heizplatte). Wenn der Strom zu groß ist, kann die Erwärmung der elektrischen Heizung zu einer Verformung des Bimetalls führen.
Im Gegensatz zum Wärmeschutz verfügt der Überlastschutz über eine oder mehrere kleine elektrische Heizungen (elektrische Heizdrähte oder elektrische Heizbleche), und die elektrischen Heizungen sind im einphasigen oder dreiphasigen Hauptstromkreis in Reihe geschaltet. Wenn der Motor überlastet ist, steigt der Strom an, die Temperatur der elektrischen Heizung steigt schnell an und das Bimetall wird verformt, die mit dem Hauptstromkreis verbundenen Kontakte werden getrennt und der Kompressor wird gestoppt.
Der Überlastschutz kann auch Wärme durch das Gehäuse übertragen, sodass der Überlastschutz selbst auch ein Wärmeschutz ist. Der Überlastschutz ist sperrig und reagiert langsam thermisch. Darüber hinaus kann der externe Überlastschutz nicht als Wärmeschutz verwendet werden.
Der Überlastschutz kann auch Wärme durch das Gehäuse übertragen, sodass der Überlastschutz selbst auch ein Wärmeschutz ist. Der Überlastschutz ist sperrig und reagiert langsam thermisch. Darüber hinaus kann der externe Überlastschutz nicht als Wärmeschutz verwendet werden.
In Bezug auf die Installation hat jeder seine eigenen Vor- und Nachteile. Der Wärmeschutz ist unabhängig vom Hauptstromkreis, sodass der Motorstrom nahezu unbegrenzt ist. Er muss jedoch im Regelkreis in Reihe geschaltet werden, und die Verkabelung ist kompliziert. Der Überlastschutz ist im Hauptstromkreis direkt in Reihe geschaltet. Es ist keine zusätzliche Verkabelung erforderlich. Es ist einfach und intuitiv, aber nicht für Elektrogeräte mit hohem Strom geeignet, um Kontaktlichtbögen oder Löten zu vermeiden. Der Wärmeschutz kann die Überhitzung des Motors sehr gut bewältigen:
Wie Spannung, die durch Überhitzung verursacht Abnormalität, Phasenunsymmetrie oder sogar Phasenausfall; Überhitzung durch unzureichende Kühlung des Motors (wie beispielsweise Kältemittelleckage und niedrigen Rücklaufdruck) verursacht werden; Überhitzung durch Hoch- und Niederdruckgas-Serie (gebrochene Scheibe Beschädigung, Kolbenringschaden, Druckentlastungsventilöffnung, etc.) verursacht wird; Überhitzung durch schlechte Schmierung verursacht, Wellen halten und sogar ein Abwürgen.
Wärmeschutzgeräte bewältigen Probleme mit hohem Strom nicht sehr gut, daher ist häufig ein Überlastschutz des Hauptstromkreises oder ein Strombegrenzer erforderlich. Überlastschutz reagiert schnell auf große Ströme. Zu den häufigsten Phänomenen, die große Ströme verursachen, gehören:
Strom Phasenunsymmetrie, Phasenverlust, Phasenausfall, verursacht durch Schützes, Fehlausrichtungs übermßige Kondensationsdruck, verursacht durch eine schlechte Welle, Broken Link oder durch Kolben verursachte Verstopfung beißend, Beschädigung Scroll- oder Querschleifring zum Stillstand gekommen. Kommerzielle Kompressoren mit weniger als 15 PS verwenden im Allgemeinen Klixon und andere Überlastschutzgeräte.
Strom Phasenunsymmetrie, Phasenverlust, Phasenausfall, verursacht durch Schützes, Fehlausrichtungs übermßige Kondensationsdruck, verursacht durch eine schlechte Welle, Broken Link oder durch Kolben verursachte Verstopfung beißend, Beschädigung Scroll- oder Querschleifring zum Stillstand gekommen. Kommerzielle Kompressoren mit weniger als 15 PS verwenden im Allgemeinen Klixon und andere Überlastschutzgeräte.
