Thermo sicherung Allgemeine Parameter und VorsichtsmaSSnahmen
NEC, Emerson Organismus Metallgehäuse Thermo sicherung Gemeinsame Parameter und Vorsichtsmaßnahmen
Produktname:
Thermo sicherung des Metallgehäuses des Organismus
Produktbeschreibung:
Bei normalen Betrieb temperaturen fließt eine thermische Sicherung, indem Strom von der linken Leitung zum Gleitkontakt fließt und durch den beweglichen Kontakt zur rechten Leitung fließt. Wenn die Außentemperatur die vorgegebene Schmelz temperatur (Tf) erreicht. das organische Material schmilzt, die Druckfeder wird locker, d. h. die Feder dehnt sich aus. Der bewegliche Kontakt (Gleitkontakt) ist von der linken Leitung getrennt. Schleife wird geöffnet, Der Strom zwischen dem Gleitkontakt und der linken Leitung wird unterbrochen. Der normale Schutz der Produktsicherheit Risiken.
Produktmerkmale:
Organismus Metallhülle Thermo sicherung Eigenschaften: eine einmalige Heißschmelz, kann nicht wieder verwendet werden.
Häufig verwendeter Strom: 5A, 10A, 15A, 16A, 20A, 25A
Gemeinsame Nennbetrieb temperatur (Tf):
Bei 77 ° C, 77 ° C, 94 ° C, 113 ° C, 133 ° C, 142 ° C, 157 ° C, 172 ° C, 192 ° C, 216 ° C, 227 ° C,
84C, 92C, 95C, 105C, 110C, 115C, 121C, 128C, 130C, 139C, 141C, 144C, 152C, 157C, 169C,
184 ° C, 185 ° C, 192 ° C, 216 ° C, 227 ° C, 228 ° C, 240 ° C, 250 ° C, 280 ° C,
Verwenden Sie den Chip:
Organismus
Produktgröße:
Metall metallgehäuse temperatur Sicherung Abmessungen: Länge 66 (mm) * Durchmesser 4 (mm)

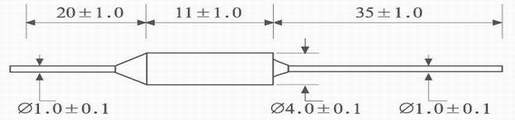

Maßzeichnungen von Temperatur sicherungen
Die Produktgröße der Sicherung für organische Metallgehäusetemperaturen ist grundsätzlich gleich. Nur die Emerson G7-Serie mit einer normalen Produktgröße von nur 2/3. Der Kunde hat je nach Strom und Temperatur unterschiedliche Produktparameter gewählt. Yaxun Electronics bietet eine Vielzahl von Produktdesigns an.
Aussehen Bild:

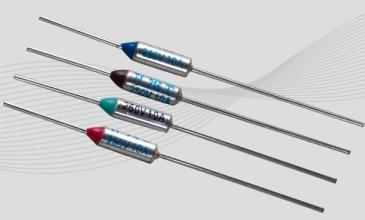

Produktbilder der Temperatur sicherung
Die Anwendungen reichen:
Anwendungen für Temperatur sicherungen:
Kommunikations feld: Mobiles Terminal
Wagen: ABS-Schutz für Kfz-Klimaanlagenheizung
Haushaltsgerät: Sojamilch Maker Haartrockner Eisen / Bekleidungspresse Entsafter Brotbackmaschine Elektrischer Ventilator Mehr
Großgeräte: Klimaanlage Kühlschrank elektrische Waschmaschine
Optoelektronik: Halogen-LED-Leuchten starten den Kondensator
Komponenten: Kapazitätswiderstand MOV
Elektrische Autos: Batterieladung
Industrielle Steuerung und Automatisierung: Automatische Roboter
Zusammensetzung Material:
Organismus Metallhülle Temperatur sicherung Zusammensetzung Material:

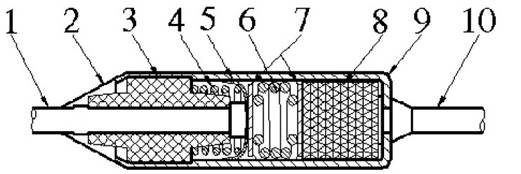

1. Ein Stift, 2. Dichtungsharz, 3. Isolierkeramik, 4. kleine Feder, 5. sternförmiges Schilfrohr, 6. Grobfeder, 7. Wafer, 8. Sensortemperaturblock, 9. Schale, 10. B-Stift. Folgende Produktstruktur:
Vorsichtsmaßnahmen für die Verwendung:
1. Elektrische Eigenschaften VORSICHT:
Jede Temperatur sicherung hat ihre elektrischen Nenn- und Temperaturparameter. Die Anwendung muss so sein, dass sie innerhalb der angegebenen Nennparameter arbeitet. Diese Parameter umfassen Tf (Nennbetriebstemperatur), Th oder Tc (Haltetemperatur), Tm (Grenztemperatur) und Nennstrom, Spannung.
2. Schweißhinweis:
Wenn die Temperatur sicherung eine Löt- oder Zinnverbindung mit der Leitung verwendet, ist Löt- oder Tauchzinn am besten vom Temperaturschutzkörper 10 mm oben zu verwenden. Im Falle von 300 ℃ Löt- oder Tauchzinn sollte die Zeit innerhalb von 1 bis 2 Sekunden geregelt werden. Wenn die Verwendung einer Sicherung mit einer Temperatur von weniger als 113 ℃ so weit wie möglich erfolgt, darf kein Löt- oder Tauchzinn verwendet werden. Ob es sich um Eisenschweißen, Schweißen oder Tauchzinn handelt, sollte in kurzer Zeit abgeschlossen sein, und die Seite der Schweißseite erwärmen, das Auftreten von Hitze und Sicherung verhindern, ein offener Stromkreis.
3. Installationshinweise:
1> Epoxidharz-Gehäuseseite der Auslaufleitung zum Biegen, Abstand von den Epoxidharzteilen 8 mm entfernt, um den Isolator nicht zu beschädigen, das andere Ende der Zuleitung. In einem Abstand von 5 mm von der Schale entfernt. Biegen Sie beim Biegen den Anschlussdraht (das Epoxidteil wird nicht angewendet).
2> Verdrehen Sie die Thermo sicherung nicht (z. B. dreht sich der Stift relativ zum Gehäuse).
3> Der Stift sollte während der Installation nicht beschädigt werden, den Spalt treffen, scharfwinklig biegen, brennen.
4> Dichtharz und Hülle dürfen nicht beschädigt, verbrannt oder überhitzt werden.
