Thermische Sicherung aus schmelzbaren Legierungen Draht Haeufig verwendete Parameter
Produktname:
Quadratische Temperatursicherung, keramische Temperatursicherung
Produktbeschreibung:
Die quadratische / keramische Temperatursicherung ist eine schmelzbare Temperatursicherung aus legiertem Draht. Zwischen den beiden Stiften, die mit einem schmelzbaren Legierungsdraht verbunden sind, Spezialharz, beschichtet mit schmelzbarem Legierungsdraht, kann Strom von einem Stift zum anderen fließen. Wenn die Umgebungstemperatur der thermischen Sicherung auf ihre Betriebstemperatur ansteigt, schmilzt ihr schmelzbarer Legierungsdraht und schrumpft unter der Einwirkung von Oberflächenspannung und Spezialharz zu einer Kugel, die an den beiden Stiftenden befestigt ist. Somit ist der Stromkreis dauerhaft unterbrochen.
Produktmerkmale: Quadratische Temperatursicherung, keramische Temperatursicherung Gemeinsame Merkmale:
Einweg-Hot-Melt-Off, kann nicht wiederverwendet werden.
Quadratische Temperatursicherung Gemeinsamer Strom: 1A, 2A, 3A, 5A, 10A, 15A
Keramische Temperatursicherung Gemeinsamer Strom: 1A, 2A, 3A, 5A, 10A, 15A, 20A.
Quadratische Sicherung, üblicherweise verwendete Nennbetriebstemperatur (Tf):
90C, 102C, 105C, 115C, 125C, 130C, 135C, 138C, 145C, 150C,
Keramische Temperatursicherung Übliche Nennbetriebstemperatur (Tf):
120 ° C, 125 ° C, 130 ° C, 135 ° C, 138 ° C, 140 ° C, 145 ° C, 150 ° C, 100 ° C,
175 ° C, 180 ° C, 185 ° C, 188 ° C, 190 ° C, 192 ° C, 195 ° C, 200 ° C, 210 ° C, 155 ° C, 160 ° C,
216 ° C, 230 ° C, 240 ° C, 250 ° C.
Verwenden Sie den Chip:
Schmelzbarer Legierungsdraht
Produktgröße:
Quadratische Sicherung und Keramik-Temperatursicherung Produktgröße nach aktueller Größenklassifizierung, Hochstromtemperatursicherung, Das Volumen wird größer.
Maßzeichnung der quadratischen 1A-Thermosicherung

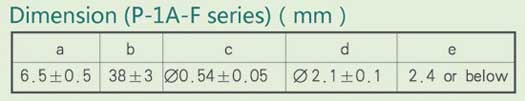

Maßzeichnung der quadratischen 2A-Thermosicherung

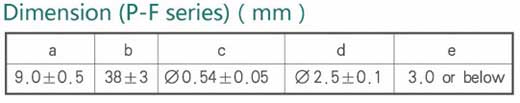

1A Produktgrößenzeichnung für Keramik-Temperatursicherungen

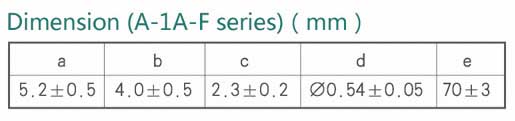

2A Zeichnung der Produktgröße der Keramik-Temperatursicherung
Quadratische / keramische Temperatursicherung mit unterschiedlichem Strom und Temperatur. Kunden müssen entsprechend der Produkttemperatur und dem aktuellen Strom eingestellt werden. Wählen Sie einen anderen Produktparameter aus. Yaxun Electronics bietet eine Vielzahl von Produktdesigns. Willkommen zu erkundigen.
Aussehen Bild:
Anwendungsbereich:
Anwendungen für Temperatursicherungen: Kommunikationsfeld: Mobiles Terminal
Auto: ABS-Schutz des Heizungssitzes der Fahrzeugklimaanlage
Haushaltsgerät: Sojamilch Maker Haartrockner Eisen / Bekleidungspresse Entsafter Brotbackmaschine Elektrischer Ventilator Mehr
Großgeräte: Klimaanlage Kühlschrank elektrische Waschmaschine
Optoelektronik: Halogen-LED-Leuchten starten den Kondensator
Komponenten: Kapazitätswiderstand MOV
Elektrische Autos: Batterieladung
Industrielle Steuerung und Automatisierung: Automatische Roboter
Zusammensetzung Material:
Keramische Temperatursicherung Material: Durch die Achse symmetrisches Blei (Blei), schmelzbare Legierungen, um dessen Schmelzen und Oxidation der speziellen Mischung (Spezialverbindung) und des isolierenden Keramikrohrs (Keramikisolator) zu verhindern.
Quaderförmigen Temperatursicherung Material: Durch die Achse symmetrisches Blei (Blei), schmelzbare Legierungen, um dessen Schmelzen und Oxidation der speziellen Mischung (spezielle Verbindung) und einer quadratischen Kunststoffschale (Kunststoffisolator) zu verhindern.
Vorsichtsmaßnahmen für die Verwendung:
● Der Temperatursicherungsstift kann während der Installation nicht beschädigt werden, er ist gekerbt, scharfkantig gebogen, brennt.
● die Temperatursicherung Dichtungsharz und die Schale nicht beschädigt werden kann, verbrannt oder überhitzt.
● DO (der Stift dreht sich relativ zu dem Gehäuse zum Beispiel), die nicht die thermische Sicherung verdrehen.
● Vermeiden Sie es, eine abgewinkelte Kraft auf den Stift auszuüben (z. B. die Leitung in einem Winkel zum Gehäuse drücken oder ziehen). Dadurch wird das Dichtungsharz verletzt.
● Üben Sie beim Befestigen der Temperatursicherung keinen übermäßigen Druck auf das Gehäuse, das Dichtungsharz oder die Stifte aus (z. B. Ziehen der Temperatursicherung, zu festes Festklemmen oder zu festes Festklemmen). Dies kann zu Schäden an der thermischen Sicherung oder zu einer Spannungskonzentration an den Kabeln führen.
● Die Verbindungskabel sollten eine ausreichende Restlänge haben und weich genug sein. Die Temperatursicherung und der Scharnierpunkt sollten fixiert sein, um die normale Verwendung der durch lose Scharniere verursachten Vibrationen zu vermeiden.

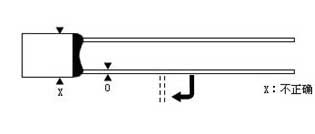

● Der Abstand vom Schweißpunkt zur Wurzel der thermischen Sicherung beträgt mindestens 10 mm ((Abbildung 1)).
● Schweißzeit von nicht mehr als 3 s;
● Wenn Sie von Hand schweißen, um die Schweißvorrichtung zu vergrößern, z. B. den Temperatursicherungsstift am Clip am Aluminiumblock oder eine andere Wärmeableitung des Metalls, um die Wärmeableitung zu verbessern. ( Abbildung 1)
• Tauchen Sie die Sicherungsstifte nach dem Löten der Temperatursicherung in das Kühlmittel (z. B. Alkohol).
(Abbildung 1)
