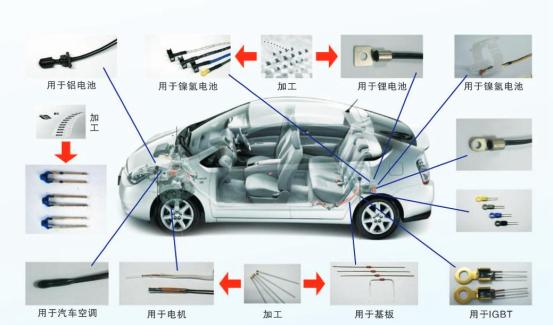

Elektrogeraete überhitzungsschutz nach Klassifizierung und Funktionsprinzip
ein, Überstrom-Schutzelement für den Einsatz in elektronischen Geräten sind:
1, die allgemeine Sicherung (aktuelle Sicherung),
2, rücksetzbare Sicherung (PPTC),
3, der Sicherungswiderstand (Sicherungswiderstand)
4, Autosicherung,
5, Überstromschutz (Leistungsschalter)
Zweitens sind die in elektronischen Geräten verwendeten Wärmeschutzvorrichtungen:
1, thermische Sicherung (Temperatursicherung),
2, der Temperaturschalter (Bimetall-Wärmeschutz),
3, Thermostat vom Flüssigkeitsexpansionstyp (flüssiger Peng-Expansionstyp)
4, mechanische kapillaren Temperaturregelschalter (Dampfdruck Thermostat)
Sie sind im Allgemeinen in der Schaltung in Reihe geschaltet. In der Schaltung werden Überstrom oder Überhitzung und andere abnormale Phänomene die Schaltung sofort abschalten und die Rolle des Schutzes spielen, um eine weitere Ausdehnung des Fehlers zu verhindern.
Drittens ist das Spannungsschutzelement in elektronischen Geräten verwendet werden:
1, Varistor,
2, Überspannungsschutzdioden usw.,
Sie sind im Allgemeinen in der Schaltung parallel geschaltet.
Funktionsprinzip verschiedener elektronischer Schutzelemente:
1, die allgemeine Sicherung (aktuelle Sicherung):
Sicherung aus dem relativ großen spezifischen Widerstand und dem niedrigen Schmelzpunkt von Silber- und Kupferlegierungsdraht aus. Sicherungen werden auch als Sicherungen bezeichnet. Die Norm IEC127 definiert sie als "Sicherung (Sicherungseinsatz)". Es ist eine Art Installation in der Schaltung, um den sicheren Betrieb der elektrischen Komponenten Schaltung zu gewährleisten.
Wenn der Stromkreis ausfällt oder abnormal ist, kann der Stromkreis bei einigen wichtigen Geräten oder teuren Geräten den Stromkreis beschädigen oder sogar einen Brand verursachen. Silber-Kupfer-Legierungssicherungen werden beim Stromanstieg auf eine bestimmte Höhe und Hitze der Zeit abnormal sein. Die eigene Sicherung unterbricht den Strom und spielt somit die Rolle des Schutzes des sicheren Betriebs des Stromkreises. Aktuelle Sicherung kann nur einmal funktionieren, Sicherung, nachdem die Sicherung kann nicht arbeiten, so dass die Schaltung wird nicht mehr funktionieren, die Notwendigkeit, manuell die Sicherung ersetzen.
2, rücksetzbare Sicherung (PPTC):
Die rücksetzbare Sicherung (PTC) ist eine elektronische Überstromschutzkomponente. Die Verwendung von organischem Polymerpolymer unter Hochdruck-, Hochtemperatur- und Härtungsreaktionsbedingungen, dotiertes leitfähiges Partikelmaterial, nach einem speziellen Prozess aus der Verarbeitung, rücksetzbare Sicherung mit Überstrom, Überhitzungsschutz, automatische Wiederherstellung des doppelten Schutzes. In der Gewohnheit von PPTC (Polymer Positive Temperature Coefficient) wird auch als rücksetzbare Sicherung bezeichnet.
Bei normalem Strom und normaler Temperatur bindet das Polymerharz die leitenden Partikel außerhalb der Kristallstruktur fest und bildet einen kettenartigen leitenden Pfad. Die Selbstwiederherstellungssicherung ist zu diesem Zeitpunkt ein Zustand mit niedrigem Widerstand (a). Die Wärme, die durch den Strom erzeugt wird, der durch die rücksetzbare Sicherung (PPTC) auf der Leitung fließt, ist gering. Ändert die Kristallstruktur nicht. Das Produkt befindet sich in einem normalen Betriebszustand.
Wenn die Leitung kurzgeschlossen oder überlastet wird, schmilzt die Wärme, die durch den hohen Strom erzeugt wird, der durch die rücksetzbare Sicherung (PPTC) fließt, das Polymerharz. Das Volumen wird schnell erhöht, um einen hochohmigen Zustand zu bilden (b). Der Arbeitsstrom nimmt schnell ab, um die Schaltung zu begrenzen und zu schützen. Bei der Fehlersuche kühlt die rücksetzbare Sicherung (PPTC) die Kristallisation, die Volumenkontraktion und die leitenden Partikel wieder ab, um die leitenden Pfade neu zu bilden. Die rücksetzbare Sicherung (PPTC) kehrt in einen niederohmigen Zustand zurück. Produkt wieder in den normalen Betriebszustand versetzt, die Sicherung muss nicht manuell ausgetauscht werden. Die rücksetzbare Sicherung (PPTC) ist ein wiederverwendbarer Überstromschutz.
Wenn die Leitung kurzgeschlossen oder überlastet wird, schmilzt die Wärme, die durch den hohen Strom erzeugt wird, der durch die rücksetzbare Sicherung (PPTC) fließt, das Polymerharz. Das Volumen wird schnell erhöht, um einen hochohmigen Zustand zu bilden (b). Der Arbeitsstrom nimmt schnell ab, um die Schaltung zu begrenzen und zu schützen. Bei der Fehlersuche kühlt die rücksetzbare Sicherung (PPTC) die Kristallisation wieder ab, die Volumenkontraktion, leitende Partikel bilden wieder leitende Pfade. Die rücksetzbare Sicherung (PPTC) kehrt in einen niederohmigen Zustand zurück. Produkt wieder in den normalen Betriebszustand versetzt, die Sicherung muss nicht manuell ausgetauscht werden. Die rücksetzbare Sicherung (PPTC) ist ein wiederverwendbarer Überstromschutz.
3, der Sicherungswiderstand (Sicherungswiderstand)
Wie der Name schon sagt, Sicherungswiderstand (Sicherungswiderstand). Da der Widerstand und die Sicherung in Material und Konstruktion ähnlich sind, sind also beide Funktionen des Sicherungswiderstands, normalerweise wenn der Widerstand verwendet werden kann, sobald der Strom abnormal ist, die Rolle seiner Sicherung zum Schutz der Maschinen und Geräte zu spielen. Da es zwei mit der Schutzfunktion gibt, sind die Kosten relativ gering. Der Sicherungswiderstand kann unterteilt werden in: Metallfilm-Sicherungswiderstände, Drahtwiderstände vom Sicherungstyp, Zementwiderstände vom Sicherungstyp. Leistung: 1 / 4W, 1 / 2W, 1W, 2W mehrere, mit zunehmender Leistung werden die Produktabmessungen immer größer.
Fuse Widerstand kann nur ein normaler Schutz sein, Sicherungsprodukte müssen ersetzt werden.
4, Autosicherung
In der Struktur die allgemeine Autosicherung unter Verwendung des Chipdesigns, Sicherung mit technischer Kunststoffschale, umwickelt mit Zink- oder Kupferschmelzstruktur, Metallschmelze und Stiftverbindung. Die Sicherungsspezifikationen für Kfz-Einsätze betragen im Allgemeinen 2A bis 200A. Der Amperewert ist oben auf der Sicherung angegeben. Autosicherung kann nur ein normaler Schutz sein. Nachdem das Produkt durchgebrannt ist, muss das Produkt ersetzt werden.
5, Überstromschutz
Wird für das aktuelle Überlastschutzgerät verwendet. Wenn es in den eingestellten Zustand übergeht, löst sich das Schutzrelais automatisch. Der Schutz verlässt den Schutzzustand und verhindert so wirksam die Fehlfunktion des Elektromotors im eingestellten Zustand. Schutz von Drehstrom- / Einphasenmotoren und anderen Elektrogeräten:
● Überlastschutz
● Unterlastschutz
● Blockierschutz
● Blockierschutz
● Temperaturschutz
● Phasenfolge-Schutz
● Unterspannungsschutz
● Überspannungsschutz
● Starten Sie den Timeout-Schutz
● Phasenausfallschutz
● Unausgeglichener Schutz
Mit automatischer Reset- und manueller Reset-Funktionsauswahl.
6, Thermosicherung (Temperatursicherung):
Das Hauptmaterial einer thermischen Sicherung ist eine schmelzbare Legierung, die bei einer bestimmten Temperatur schmelzbar ist.
Die Harzmischung beginnt sich bei einer bestimmten Temperatur zu verflüssigen, wenn die Temperatur steigt. Wenn die Umgebungstemperatur der thermischen Sicherung auf ihre Betriebstemperatur ansteigt, schmilzt ihre schmelzbare Legierung und schrumpft unter Einwirkung von Oberflächenspannung und Spezialharz zu einer Kugel, die an den beiden Stiftenden befestigt ist. Somit ist der Stromkreis dauerhaft unterbrochen.
Die Temperatursicherung kann nur einmal geschützt werden, das Produkt muss nach der Sicherung ausgetauscht werden.
7, der Temperaturschalter (Thermostat):
Entsprechend den Temperaturänderungen in der Arbeitsumgebung tritt die physikalische Verformung innerhalb des Schalters auf, was zu einigen Spezialeffekten führt. Eine Reihe von automatischen Steuerelementen, die einen EIN- oder AUS-Betrieb erzeugen. Auch bekannt als Temperaturregler, Temperaturschutz, Temperaturregler, bezeichnet als Temperaturregler. Der Temperaturregler gibt einen Schaltbefehl aus, wodurch der Betrieb des Geräts gesteuert wird, um den gewünschten Temperatur- und Energiespareffekt zu erzielen. Die Grundzusammensetzung der Struktur: Dampfdruck Thermostat, liquid Dehnstoffthermostaten, Gasadsorption Thermostat, Metall Dehnstoffthermostaten.
Der Temperaturschalter (Thermostat) ist ein wiederverwendbares Überhitzungsschutzelement. Subautomatisches Zurücksetzen und manuelles Zurücksetzen. Die Lebensdauer kann das 100000-fache erreichen.
8, Varistoren und Überspannungsschutzdioden:
Varistor ist eine begrenzende Art von Schutzvorrichtungen. Unter Verwendung der nichtlinearen Charakteristik des Varistors kann der Varistor die Spannung auf einen relativ festen Spannungswert klemmen, wenn die Überspannung im Varistor zwischen den Polen auftritt, um den Schutz der Schaltung nach dem Pegel zu erreichen. Die Hauptparameter des Varistors: Varistorspannung, Durchflusskapazität, Sperrschichtkapazität, Reaktionszeit.
Wenn die an den Varistor angelegte Spannung niedriger als sein Schwellenwert ist, ist der durch den Varistor fließende Strom extrem klein. Dies entspricht einem Widerstand mit unendlichem Widerstand. Das heißt, wenn die an den Varistor angelegte Spannung niedriger als sein Schwellenwert ist, entspricht sie einem Schalter im ausgeschalteten Zustand. Wenn die an den Varistor angelegte Spannung seinen Schwellenwert überschreitet, steigt der Strom durch den Varistor, was einem unendlich kleinen Widerstand entspricht. Das heißt, wenn die an den Varistor angelegte Spannung höher als sein Schwellenwert ist, entspricht dies einem geschlossenen Zustandsschalter
Die Spannungsgrenze des Varistors darf die Impulsfestigkeitsspannung (Urp) des zu schützenden Objekts nicht überschreiten. Eine übermäßige Spannung führt zum Ausfall des Varistors.
