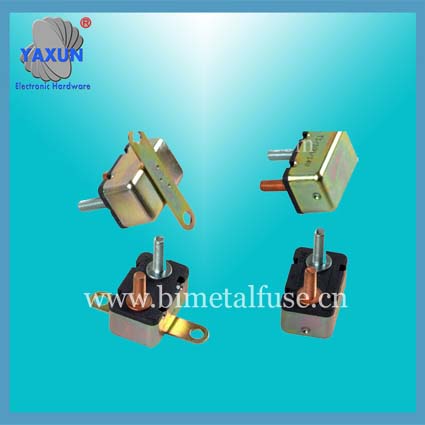

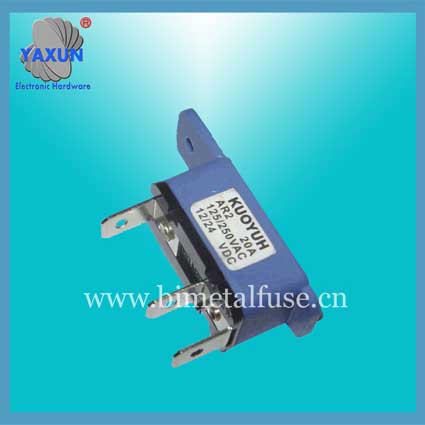

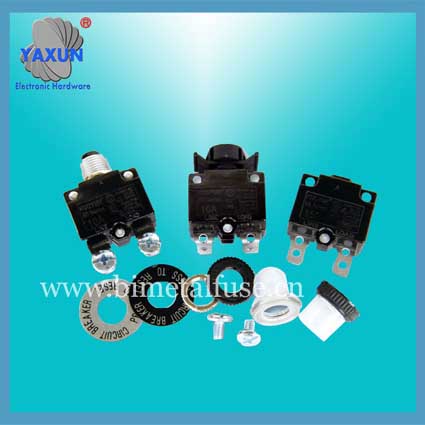

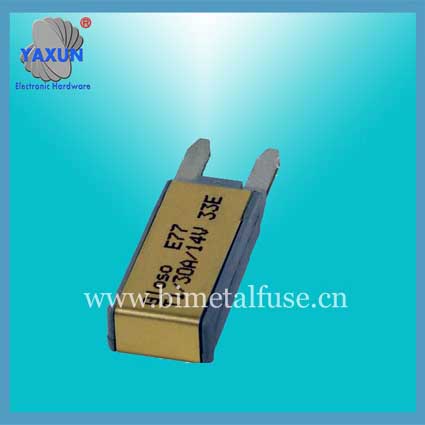

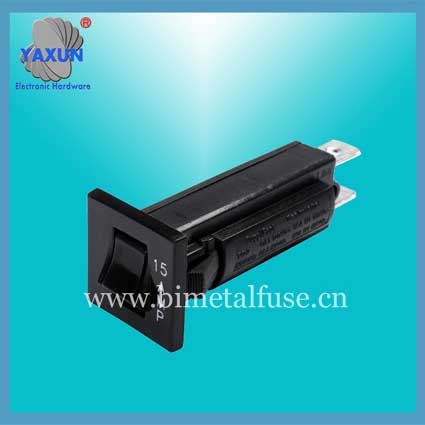

Der Überlastungsschutz heißt: Drehmomenthalter, Overforce-Schutz, Drehmomentkupplung, Kraftbegrenzer, Axiallast Überlastschutz, Drehmomentbegrenzung, Sicherheitskupplung, Sicherheitskupplung, Kraftbegrenzende Kupplung, Kupplungs Gurtkraftbegrenzer, Kugelkupplungen, Eine Reibungskupplung.
Die Rolle des Überlastschutzes: Wird häufig für die Installation zwischen der aktiven und der passiven Seite der Motorleistungsübertragung verwendet. Wenn ein Motorüberlastungsfehler auftritt (Drehmoment überschreitet den eingestellten Wert), wird der Drehmomentbegrenzer getrennt, wodurch die motorgetriebene Maschine und die Last wirksam geschützt werden.
Übliche Formen sind: Reibungsmomentbegrenzer und Kugelmomentbegrenzer.
Die Montagestruktur des Drehmomentbegrenzers ist: Welle-Welle, Welle-Flansch, Welle-Synchronscheibe, Welle-Kettenrad, Welle-Zahnrad, Welle-Scheibe, etc.
Definition von Überlastschutz
Der Überlastschutz ist ein Schaltkreisschutzgerät, das den tatsächlichen Anforderungen der elektrischen Steuerungsindustrie entspricht. Unter Verwendung der Ein-Chip-Mikrocomputertechnologie passen sich komplette Funktionen, zuverlässige Tätigkeit, starke Entstörungsfähigkeit, an raue Arbeitsumwelt an. Es kann einen wirksamen Schutz für das elektrische System, den Käfigläufermotor, den Überstrom des Wicklungsmotors, den Kurzschluss, den Phasenverlust, das Phasenungleichgewicht, die Phasenverschiebung und den Startvorgang bieten (um einen Überstrom zu vermeiden).
Prinzip des Überlastschutzes
Der Überlastschutz tastet das Signal vom Stromwandler ab. Jeder Phasenlaststrom wird in ein ihm proportionales Spannungssignal umgewandelt, und dieses Signal und alle Steuersignale werden in den Mikroprozessor eingegeben. Der Mikroprozessor ständig verschiedene Signalerfassung, Berechnung und Speicherung, und verglichen mit den entsprechenden Bedingungen, und gibt dann das Ergebnis aus.
Der Überlastschutz tastet das Signal vom Stromwandler ab. Jeder Phasenlaststrom wird in ein ihm proportionales Spannungssignal umgewandelt, und dieses Signal und alle Steuersignale werden in den Mikroprozessor eingegeben. Der Mikroprozessor ständig verschiedene Signalerfassung, Berechnung und Speicherung, und verglichen mit den entsprechenden Bedingungen, und gibt dann das Ergebnis aus.
Hauptparameter des Überlastschutzes
Stromeinstellung: Die Stromeinstellung sollte auf den Stromwert eingestellt werden, wenn die Last vollständig geladen ist, oder entsprechend dem Nennstrom der Last. In bestimmten Fällen sollte der Stromeinstellwert geringfügig größer sein als der Nennstromwert. Der Maximalwert der Stromeinstellung ist der Stromwandler-Primärwert und der Minimalwert ist ein Zehntel des Stromwandler-Primärwerts.
Überstromzeit (Inverses Zeitlimit ist Auslösepegel)
Zeitlimit: Die Zeit, die der Laststrom benötigt, um den aktuellen Auslösewert zu überschreiten. Der einstellbare Bereich ist AUS, 0,2 ~ 30S.
Inverse Frist: Die Auslösezeit, die dem aktuellen Strom 5-mal dem aktuellen Einstellwert entspricht, ist der Auslösepegel. Der einstellbare Bereich reicht von 1 bis 4.
Momentane Vielfache: Das Verhältnis des aktuellen Stroms zur aktuellen Einstellung. Der einstellbare Bereich ist 2-9-mal auf AUS.
Startzeit: Die Zeit, die der Motor oder eine andere induktive Last benötigt, um von ihrem Strom auf ihren Nennstrom umzuschalten. Der einstellbare Bereich ist AUS, 1 ～ 200S.
Phasenausfallzeit: Die Zeit, die das dreiphasige Netz benötigt, um die Phase zu verlieren, um den Überlastschutz auszulösen. Wenn ein Phasenstrom kleiner als ein Sechstel des Mindeststrom-Einstellwerts ist, kann dies als Phasenverlust angesehen werden. Der einstellbare Bereich ist AUS, 2 ～ 4S.
Zeit für Phasenungleichgewicht: Zeit, die erforderlich ist, damit das Dreiphasen-Netzphasenungleichgewicht den Überlastschutz auslöst. Ein Phasenungleichgewicht kann in Betracht gezogen werden, wenn der maximale Phasenstrom das Doppelte oder mehr des minimalen Phasenstroms beträgt. Der einstellbare Bereich ist AUS, 4 ~ 8S.
Vorzeichen außer Phase: Die Phasenfolge des Drehstromnetzes ist falsch und der Überlastschutz löst in 0,2 Sekunden aus. Die Phasenfolge der Drehstromversorgung ist der ursprünglichen Phasenfolge entgegengesetzt und wird als falsche Phase angesehen.
CT-Verhältnis: Das Stromwandlerverhältnis ist das Verhältnis des Primärstroms und des Sekundärstroms des Stromwandlers, und das Stromwandlerverhältnis gibt den Messbereich des Überlastschutzes an. Das Stromwandlerverhältnis des Überlastschutzes mit der aktuellen Spezifikation "05" umfasst 6 Einstellungen: "5", "100", "300", "600", "1000", "3000". Das Stromwandlerverhältnis von Überlastschutzgeräten mit den Stromspezifikationen "10" und "50" kann nicht eingestellt werden.
Die Beziehung zwischen dem Stromwandlerverhältnis und dem aktuellen Einstellwert des Überlastschutzes ist wie folgt:
Untere Grenze des Stromeinstellwerts = Stromwandler-Primärstromwert / 10
Obere Grenze des Stromeinstellwerts = Stromwandler-Primärstromwert
Funktionseinführung des Überlastschutzes
Überstromschutz
Definite Time:
Die Last ist überstromt und die kontinuierliche Überstromzeit erreicht den eingestellten Wert der Überstromzeit.Der Überlastschutz löst automatisch aus und wird nach 5 Minuten automatisch zurückgesetzt. Nach der Auslösung zeigt der Überlastschutz den maximalen Phasenstromwert an. Einstellbereich für die Überstromzeit 0,2 ～ 30S, Fehler bei der Wiederholbarkeit der Überstromzeit ± 5 [%], Fehler bei der Einstellung der Überstromzeit ± 10 [%].
Inverse Frist:
Wenn die Last überlastet ist und die Dauer die Zeit erreicht, die durch eine Kurve in der durch das Auslösungsniveau und das Verhältnis des Laststroms zum aktuellen Einstellwert ausgewählten 1 bis 4-stufigen Kurve angegeben ist, löst der Überlastungsschutz automatisch aus und wird nach 5 Minuten automatisch zurückgesetzt. Nach der Auslösung zeigt der Überlastschutz den maximalen Phasenstromwert an.
Kurzschluss schutz
Wenn das Verhältnis des Laststroms zum Stromeinstellwert einen bestimmten Wert überschreitet, kann dies als Kurzschluss angesehen werden und der Überlastschutz löst innerhalb von 0,5 S aus. Dieser Wert wird als sofortiges Vielfaches und der Bereich der sofortigen Vielfaches-Anpassung bezeichnet:
Wickelmotor: 2 bis 4,5 mal.
Käfigläufermotor: 2 bis 9 mal.
Sonstige elektromechanische Ausrüstung: Siehe obige zwei Optionen.
Nach dem Auslösen des Überlastschutzes zeigt die digitale Röhre "SHORT" an und die sofortige Mehrfachanzeige leuchtet auf.
Phasenausfall schutzWenn der Strom einer der drei Phasen weniger als ein Drittel des Mindeststrom-Einstellwerts beträgt und die Dauer einen bestimmten Zeitwert erreicht, löst der Überlastschutz automatisch aus. Dies ist die Phasenausfallzeit. Die digitale Röhre zeigt bei Auslösung „PHASE“ an.
Phasenunsymmetrie schutz
Wenn die dreiphasige Stromunsymmetrie 50% erreicht und die Dauer einen bestimmten Zeitwert erreicht, löst der Überlastschutz automatisch aus. Dieser Zeitwert ist die Phasenungleichgewichtszeit.
Bei der Auslösung zeigt die digitale Röhre den maximalen Phasenstromwert an.
Phasensprung schutz
Die Phasenfolge der Drehstromversorgung ist der ursprünglichen Phasenfolge entgegengesetzt und der Überlastschutz löst automatisch in 0,2 Sekunden aus. Während der Auslösung zeigt die digitale Röhre die Phasenverschiebung "PR" an.
Anwendungsbereich
Überlastungsschutzvorrichtungen werden häufig zum Schutz und zur Überwachung von Drehstrommotoren und anderen elektrischen Geräten in der Maschinen-, Metallurgie-, Baustoff-, Chemie-, Textilindustrie und anderen Industriezweigen eingesetzt.
