Aktuelle Sicherung & rücksetzbare Sicherung & thermische Sicherung Differenz zwischen
Das Schutzprinzip unterscheidet drei Sicherungen:
1. Aktuelle Versicherungen und Self-Recovery-Sicherung, die den Strom in der Schaltung schützt, ist es auch als Überstrom-Schutzeinrichtungen bekannt,
Unterschied zwischen den beiden:
Herkömmlicher Überstromschutz für Sicherungen, Schutz nur einmal, ersetzungsbedürftig, und seit der Wiederaufnahme der Sicherungen mit dem Überhitzungsschutz für Durchfluss, automatische Wiederherstellung, Doppelfunktion.
2. Die Thermosicherung ist in Produktausführung, Überhitzungsschutz Element Heizelement, auch als Thermosicherung Sicherung bezeichnet
Meine Firma ist jetzt auf die spezifischen Merkmale und Parameter für die drei Punkte von der Sicherung werden sein:
Zunächst die spezifischen Parameter der aktuellen Sicherung.
1, Stromschutz-Sicherungsdraht Material:
Die Sicherungs Drahtwiderstand Rate ist relativ groß und der Schmelzpunkt der Silberstrom-Kupfer-Legierung, die als Stromsicherung bezeichnet wird, relativ niedrig. Gemeinsame Haushaltssicherung vorherige Blei-Antimon-Legierung, später, weil die Beständigkeit hoch genug ist, niedrig genug Schmelzpunkt, ersetzt durch eine Silber-Kupfer-Legierung. Sie können den Zweck der Schutzschaltung erreichen.
2 ist die Rolle der Überstromschutzsicherung:
Wenn ein Stromkreis ausfällt oder abnormal ist, kann der Stromkreis steigen und ein Stromkreis mit erhöhtem Strom einige wichtige Geräte oder teure Geräte beschädigen. Es kann sogar einen durch Feuer verbrannten Stromkreis verursachen. Die Sicherung wird in dem Strom abnormal auf eine bestimmte Höhe und Hitze des Augenblicks angehoben. Der selbstschmelzende Strom wird abgeschaltet und spielt somit eine Rolle beim Schutz des sicheren Betriebs des Stromkreises. Um eine Vielzahl von Sicherheitsrisiken zu vermeiden.
3, das aktuelle Funktionsprinzip der Sicherung:

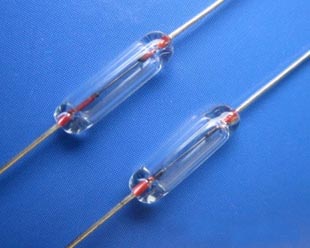

Aktuelles Sicherungsbild

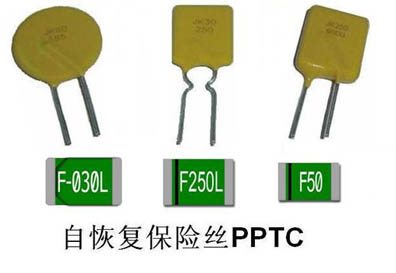

Zweitens: seit der Wiederaufnahme der Sicherungsschutz-spezifischen Parameter:
1, seit der Wiederaufnahme des Versicherungsschutzes des Fibroinmaterials:
Die rücksetzbare Sicherung ist ein Überstromschutz für elektronische Komponenten. Mit dem Durchflussüberhitzungsschutz, Doppelschutz mit automatischer Wiederherstellung. Organisches Makromolekülpolymer unter Hochdruck- und Hochtemperatur-Vulkanisationsreaktionsbedingungen, Material nach Zugabe leitfähiger Partikel mischen, durch ein spezielles Verfahren aus der Verarbeitung.
2, da die Wiederaufnahme von Sicherungen zum Schutz des Auswahlprinzips:
Da die Selbstwiederherstellungs-Überstromschutzsicherungen einen Wärmeschutz haben, muss bei der Produktmodellierung der Strom, die Spannung und die Umgebungstemperatur des Produkts berücksichtigt werden.
Auswahl Um die folgenden Parameter der Schaltung zu bestimmen:
a maximale Betriebsumgebungstemperatur b c Standardbetriebsstrom Maximale Betriebsspannung (Umax) d Maximaler Fehlerstrom (Imax)
Wählen Sie aus einem Wiederherstellungskreis, der sich an die Umgebungstemperatur und den maximalen Standardbetriebsstrom des Sicherungselements anpassen kann
Tabelle {Betriebstemperatur zur Reduzierung der Umgebungstemperatur (℃) (A)} und wählt eine maximale Umgebungstemperatur des Stromkreises aus, die der Temperatur am ehesten entspricht.
3, Prinzip der rücksetzbaren Sicherung:
Wenn der Leitungskurzschluss oder die Überlastung durch die Wärmerückgewinnung aus der Hochstromschmelze das durch Polymerisation der Harzschmelze erzeugte Polymer fließt, nahm die Masse schnell zu und bildete einen hochohmigen Zustand (B). Der aktuelle Betriebsstrom nimmt schnell ab, wodurch die Schaltkreise begrenzt und geschützt werden. Bei der Fehlersuche ist der Stromkreis wieder normal, die rücksetzbare Sicherung wieder abgekühlt und kristallisiert, das Volumen schrumpft, die leitenden Partikel bilden einen leitenden Pfad, das Polymer kehrt in einen Zustand mit niedrigem Widerstand zurück, das Produkt kehrt in den normalen Betriebszustand zurück.
Und Abschluss der gesamten Arbeit über den Schaltungsschutz, ohne künstlichen Ersatz. Solange die durch den angelegten Strom erzeugte Wärme höher ist als das PPTC-Element Wärme abgibt, ändert sich das Polymer in dem Zustand, in dem es sich immer im Betriebszustand befand (hohe Impedanz). Wenn der angelegte Strom verschwindet, kann die rücksetzbare Sicherung automatisch wieder an die Stromversorgung angeschlossen werden.
Drei: Spezifikationen der Temperatursicherung:
1, die Temperatur verschmelzen das Grundmaterial:
Temperatursicherung in organische Temperatur Temperatursicherung, Temperatursicherung Legierungsdraht.
2. Das Funktionsprinzip der Temperatursicherung:
Wird auch als Thermosicherung bezeichnet (GB GB9816.1-2013). Eine Temperatursensorsicherung kann den Schutz von elektrischen und elektronischen Produkten, die in einem nicht normalen Betrieb hergestellt werden, überhitzen. Dadurch wird der Stromkreis unterbrochen, um das Auftreten eines Brandes zu verhindern. Die Temperatursicherung nach der Sicherung kann nicht wieder verwendet werden. Die Fixiertemperatur ist nur einmal in Aktion. Die Temperatursicherung ist in niedrigschmelzende Legierungen und temperaturempfindliche Formgedächtnislegierungen sowie in auslöserförmige Formen usw. unterteilt. (Thermische Sicherung zur Verhinderung elektrischer Heizgeräte oder zum Erhitzen auf Hochtemperaturschutz.
Thermisches Sicherungsbild
1. Aktuelle Versicherungen und Self-Recovery-Sicherung, die den Strom in der Schaltung schützt, ist es auch als Überstrom-Schutzeinrichtungen bekannt,
Unterschied zwischen den beiden:
Herkömmlicher Überstromschutz für Sicherungen, Schutz nur einmal, ersetzungsbedürftig, und seit der Wiederaufnahme der Sicherungen mit dem Überhitzungsschutz für Durchfluss, automatische Wiederherstellung, Doppelfunktion.
2. Die Thermosicherung ist in Produktausführung, Überhitzungsschutz Element Heizelement, auch als Thermosicherung Sicherung bezeichnet
Meine Firma ist jetzt auf die spezifischen Merkmale und Parameter für die drei Punkte von der Sicherung werden sein:
Zunächst die spezifischen Parameter der aktuellen Sicherung.
1, Stromschutz-Sicherungsdraht Material:
Die Sicherungs Drahtwiderstand Rate ist relativ groß und der Schmelzpunkt der Silberstrom-Kupfer-Legierung, die als Stromsicherung bezeichnet wird, relativ niedrig. Gemeinsame Haushaltssicherung vorherige Blei-Antimon-Legierung, später, weil die Beständigkeit hoch genug ist, niedrig genug Schmelzpunkt, ersetzt durch eine Silber-Kupfer-Legierung. Sie können den Zweck der Schutzschaltung erreichen.
2 ist die Rolle der Überstromschutzsicherung:
Wenn ein Stromkreis ausfällt oder abnormal ist, kann der Stromkreis steigen und ein Stromkreis mit erhöhtem Strom einige wichtige Geräte oder teure Geräte beschädigen. Es kann sogar einen durch Feuer verbrannten Stromkreis verursachen. Die Sicherung wird in dem Strom abnormal auf eine bestimmte Höhe und Hitze des Augenblicks angehoben. Der selbstschmelzende Strom wird abgeschaltet und spielt somit eine Rolle beim Schutz des sicheren Betriebs des Stromkreises. Um eine Vielzahl von Sicherheitsrisiken zu vermeiden.
3, das aktuelle Funktionsprinzip der Sicherung:
Weil die Silber-Kupfer-Legierung einen niedrigen Schmelzpunkt hat, ist der Widerstand groß, wenn Strom durch die Silber-Kupfer-Legierung fließt, weil es einen bestimmten Widerstandsleiter gibt, so wird er den Leiter erwärmen. Und Wärme folgte der Formel: Q = 0,24I2RT; wobei die Heizleistung Q eine Konstante von 0,24 ist, ist I der durch den Leiter fließende Strom, R ist der Widerstand des Leiters, T ist die Zeit, in der Strom durch den Leiter fließt; Wir können also sehen, dass die Formel der einfachen Sicherung funktioniert, und wenn die Temperatur steigt, unterbricht der Schmelzpunkt der Silber-Kupfer-Legierung, der Silber-Kupfer-Legierungssicherung selbst, den Strom.
Aktuelles Sicherungsbild
Zweitens: seit der Wiederaufnahme der Sicherungsschutz-spezifischen Parameter:
1, seit der Wiederaufnahme des Versicherungsschutzes des Fibroinmaterials:
Die rücksetzbare Sicherung ist ein Überstromschutz für elektronische Komponenten. Mit dem Durchflussüberhitzungsschutz, Doppelschutz mit automatischer Wiederherstellung. Organisches Makromolekülpolymer unter Hochdruck- und Hochtemperatur-Vulkanisationsreaktionsbedingungen, Material nach Zugabe leitfähiger Partikel mischen, durch ein spezielles Verfahren aus der Verarbeitung.
2, da die Wiederaufnahme von Sicherungen zum Schutz des Auswahlprinzips:
Da die Selbstwiederherstellungs-Überstromschutzsicherungen einen Wärmeschutz haben, muss bei der Produktmodellierung der Strom, die Spannung und die Umgebungstemperatur des Produkts berücksichtigt werden.
Auswahl Um die folgenden Parameter der Schaltung zu bestimmen:
a maximale Betriebsumgebungstemperatur b c Standardbetriebsstrom Maximale Betriebsspannung (Umax) d Maximaler Fehlerstrom (Imax)
Wählen Sie aus einem Wiederherstellungskreis, der sich an die Umgebungstemperatur und den maximalen Standardbetriebsstrom des Sicherungselements anpassen kann
Tabelle {Betriebstemperatur zur Reduzierung der Umgebungstemperatur (℃) (A)} und wählt eine maximale Umgebungstemperatur des Stromkreises aus, die der Temperatur am ehesten entspricht.
3, Prinzip der rücksetzbaren Sicherung:
Wenn der Leitungskurzschluss oder die Überlastung durch die Wärmerückgewinnung aus der Hochstromschmelze das durch Polymerisation der Harzschmelze erzeugte Polymer fließt, nahm die Masse schnell zu und bildete einen hochohmigen Zustand (B). Der aktuelle Betriebsstrom nimmt schnell ab, wodurch die Schaltkreise begrenzt und geschützt werden. Bei der Fehlersuche ist der Stromkreis wieder normal, die rücksetzbare Sicherung wieder abgekühlt und kristallisiert, das Volumen schrumpft, die leitenden Partikel bilden einen leitenden Pfad, das Polymer kehrt in einen Zustand mit niedrigem Widerstand zurück, das Produkt kehrt in den normalen Betriebszustand zurück.
Und Abschluss der gesamten Arbeit über den Schaltungsschutz, ohne künstlichen Ersatz. Solange die durch den angelegten Strom erzeugte Wärme höher ist als das PPTC-Element Wärme abgibt, ändert sich das Polymer in dem Zustand, in dem es sich immer im Betriebszustand befand (hohe Impedanz). Wenn der angelegte Strom verschwindet, kann die rücksetzbare Sicherung automatisch wieder an die Stromversorgung angeschlossen werden.
Drei: Spezifikationen der Temperatursicherung:
1, die Temperatur verschmelzen das Grundmaterial:
Temperatursicherung in organische Temperatur Temperatursicherung, Temperatursicherung Legierungsdraht.
2. Das Funktionsprinzip der Temperatursicherung:
Wird auch als Thermosicherung bezeichnet (GB GB9816.1-2013). Eine Temperatursensorsicherung kann den Schutz von elektrischen und elektronischen Produkten, die in einem nicht normalen Betrieb hergestellt werden, überhitzen. Dadurch wird der Stromkreis unterbrochen, um das Auftreten eines Brandes zu verhindern. Die Temperatursicherung nach der Sicherung kann nicht wieder verwendet werden. Die Fixiertemperatur ist nur einmal in Aktion. Die Temperatursicherung ist in niedrigschmelzende Legierungen und temperaturempfindliche Formgedächtnislegierungen sowie in auslöserförmige Formen usw. unterteilt. (Thermische Sicherung zur Verhinderung elektrischer Heizgeräte oder zum Erhitzen auf Hochtemperaturschutz.
Obwohl die Temperatursicherung für eine hohe Zuverlässigkeit ausgelegt ist, kann eine einzelne Temperatursicherung ungewöhnliche Umstände bewältigen, schließlich ist sie begrenzt. Es hat auch einige Nachteile. Erstens kann es nicht wiederhergestellt werden, so gut wie PTC, PTC, auch wenn ein versehentlicher Fehler zu einer Aktion führt. Nach der Fehlerbehebung kann das Produkt weiterarbeiten. Sobald die Temperatursicherung wirkt, kann das gesamte Produkt nicht mehr funktionieren.
Thermisches Sicherungsbild
um zusammenzufassen:
Drei Arten von Sicherungen funktionieren speziell mit unterschiedlichen Verwendungszwecken. In einer Vielzahl von Schaltkreisen hat das Schutzdesign seine eigenen Stärken und Schwächen. Dongguan Yaxun langfristiges Engagement verschiedener elektronischer Komponenten elektronische Produktentwicklung und Forschungsschutz. Willkommen Kunden zu fragen, ich werde Ihnen eine vernünftige Produktempfehlung geben.
