Principio de control y método de fabricación de un controlador de temperatura simple que utiliza un circuito base de tiempo 555
Este circuito es un controlador automático de temperatura que consta de un circuito integrado de base de tiempo 555 y pocos componentes periféricos. Debido a que los voltajes en varios puntos del circuito provienen de la misma fuente de alimentación de CC, no hay necesidad de una fuente de alimentación regulada con buen rendimiento, y el método de reducción del condensador puede funcionar de manera confiable. Los componentes del circuito son de bajo precio, de tamaño pequeño y fáciles de fabricar en condiciones de aficionado. El controlador automático de temperatura hecho por este circuito se puede usar para calefacción industrial y control de calefacción eléctrica de hogares con buen efecto.
Primero, el principio del circuito del circuito

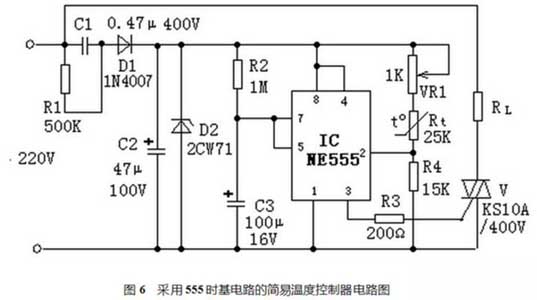

Como se muestra en la Figura 1.
Cuando la temperatura es baja, el termistor de coeficiente de temperatura negativo Rt tiene una gran resistencia. El potencial de 2 pines del circuito integrado de base de tiempo 555 (IC) es inferior a 1/3 del voltaje Ec (aproximadamente 4V), y el pin 3 de IC emite un nivel alto. El triac V se activa para conducir, y el calentador eléctrico RL se enciende para calentar, iniciando así el ciclo de temporización. Cuando la temperatura del termistor Rt colocado en el punto de medición de temperatura es mayor que el valor establecido y el ciclo de tiempo no se ha completado, el calentador RL se corta después del final del período de tiempo. Cuando la temperatura del termistor Rt cae por debajo del valor establecido, el triac V se enciende nuevamente y el calentador eléctrico RL se enciende para calentar. Esto logrará el propósito del control automático de temperatura.
II. Selección de componentes
En el circuito, el termistor Rt puede ser del tipo MF12 o del tipo MF53 con un coeficiente de temperatura negativo. También es posible seleccionar diferentes valores de resistencia y otros tipos de termistores de coeficiente de temperatura negativo, siempre que la relación de Rt + VR1 = 2R4 se satisfaga bajo las condiciones de temperatura requeridas para el control. Cuanto mayor sea el potenciómetro VR1, se puede lograr un rango de ajuste mayor, pero la sensibilidad disminuirá. El triac V también se puede seleccionar de acuerdo con la magnitud de la corriente de carga. No hay requisitos especiales para otros componentes, y los parámetros se seleccionan de acuerdo con el diagrama del circuito.
III. Métodos de producción y depuración.
Todo el circuito se puede instalar en una placa de circuito, generalmente no se requiere depuración, y el intervalo de tiempo es 1.1R2 & TImes; C3 debe elegirse para que sea más pequeño que la constante de tiempo térmico del sistema de calefacción, pero no debe ser demasiado pequeño, de lo contrario causará interferencia de radiofrecuencia excesiva debido al rápido encendido o apagado del triac V. Después de la instalación y la puesta en servicio, se puede cargar en una pequeña caja de plástico y el termistor Rt se puede sacar al punto de medición de temperatura.
Primero, el principio del circuito del circuito
Como se muestra en la Figura 1.
Cuando la temperatura es baja, el termistor de coeficiente de temperatura negativo Rt tiene una gran resistencia. El potencial de 2 pines del circuito integrado de base de tiempo 555 (IC) es inferior a 1/3 del voltaje Ec (aproximadamente 4V), y el pin 3 de IC emite un nivel alto. El triac V se activa para conducir, y el calentador eléctrico RL se enciende para calentar, iniciando así el ciclo de temporización. Cuando la temperatura del termistor Rt colocado en el punto de medición de temperatura es mayor que el valor establecido y el ciclo de tiempo no se ha completado, el calentador RL se corta después del final del período de tiempo. Cuando la temperatura del termistor Rt cae por debajo del valor establecido, el triac V se enciende nuevamente y el calentador eléctrico RL se enciende para calentar. Esto logrará el propósito del control automático de temperatura.
II. Selección de componentes
En el circuito, el termistor Rt puede ser del tipo MF12 o del tipo MF53 con un coeficiente de temperatura negativo. También es posible seleccionar diferentes valores de resistencia y otros tipos de termistores de coeficiente de temperatura negativo, siempre que la relación de Rt + VR1 = 2R4 se satisfaga bajo las condiciones de temperatura requeridas para el control. Cuanto mayor sea el potenciómetro VR1, se puede lograr un rango de ajuste mayor, pero la sensibilidad disminuirá. El triac V también se puede seleccionar de acuerdo con la magnitud de la corriente de carga. No hay requisitos especiales para otros componentes, y los parámetros se seleccionan de acuerdo con el diagrama del circuito.
III. Métodos de producción y depuración.
Todo el circuito se puede instalar en una placa de circuito, generalmente no se requiere depuración, y el intervalo de tiempo es 1.1R2 & TImes; C3 debe elegirse para que sea más pequeño que la constante de tiempo térmico del sistema de calefacción, pero no debe ser demasiado pequeño, de lo contrario causará interferencia de radiofrecuencia excesiva debido al rápido encendido o apagado del triac V. Después de la instalación y la puesta en servicio, se puede cargar en una pequeña caja de plástico y el termistor Rt se puede sacar al punto de medición de temperatura.
