Descripción gráfica del principio del termostato mecánico
Palabras clave: termostato mecánico
A medida que nuestras vidas mejoran, las personas se vuelven cada vez más ricas y el énfasis en la vida se vuelve cada vez más estricto. En el pasado, nuestras familias usaban termostatos tradicionales. Con el desarrollo continuo, las personas han desarrollado un termostato mecánico, que es más conveniente para nosotros. Hablando de este tipo de termostato mecánico, ¿sabes cuál es el principio de funcionamiento de este termostato mecánico?

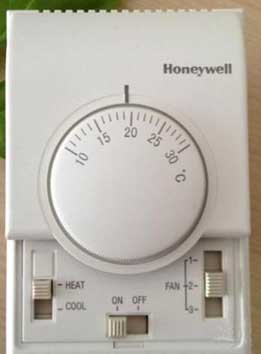

Introducción a los termostatos mecánicos:
Los termostatos mecánicos son adecuados para el control de la temperatura interior en edificios industriales, comerciales y residenciales. El termostato mecánico controla automáticamente el equipo de aire acondicionado detectando la temperatura interior y comparándola con la temperatura establecida por el usuario para lograr el propósito de temperatura constante interior. Los principales equipos de control son: fan coil, calefacción, válvula eléctrica de tres o dos líneas y sistema de gestión de edificios.
Principio mecánico del controlador de temperatura
El controlador de temperatura mecánico es en realidad un controlador de temperatura de presión (neumático), y su principio de control de temperatura se muestra en la Figura 5-6.
Cuando la temperatura de la superficie del evaporador aumenta y excede la temperatura establecida por la perilla del controlador de temperatura, aumenta la presión del agente sensible a la temperatura en el tubo sensor de temperatura. El diafragma en la cámara de detección de temperatura presiona la placa de soporte de la transmisión bajo presión para abrir los contactos, el circuito se cierra, el compresor comienza a funcionar y el refrigerador comienza a enfriarse.
Cuando la temperatura de la superficie del evaporador cae gradualmente a un valor establecido. la presión del agente sensor de temperatura en el tubo sensor de temperatura disminuye, y la fuerza de contracción del resorte es mayor que el empuje generado por el diafragma de la cámara sensora de temperatura a la placa de soporte de transmisión. La placa de transmisión se levanta ligeramente bajo la contracción del resorte, lo que hace que el contacto se abra y el compresor deje de funcionar.
La temperatura de enfriamiento del refrigerador se ajusta ajustando la perilla del controlador de temperatura. Cuando se ajusta la perilla del controlador de temperatura, la perilla del controlador de temperatura hace girar la leva de control de temperatura para que el panel de control de temperatura controle la tensión del resorte.
Figura 5-7 muestra la relación entre la cámara de control de temperatura y la placa de control de temperatura del controlador de temperatura.
El tornillo de ajuste de temperatura en la Figura 5-7 se usa para ajustar el rango de temperatura. Girar el tornillo en el sentido de las agujas del reloj (diestro) es equivalente a aumentar la tensión del resorte y elevar el punto de control de temperatura. Si el refrigerador tiene una falla continua, gire el tornillo de ajuste en el sentido de las agujas del reloj durante media semana o una semana. Por el contrario, si el tornillo de ajuste de temperatura (zurdo) se gira en sentido antihorario, es equivalente a reducir la tensión del resorte, de modo que se baja el punto de control de temperatura. Cuando el refrigerador tiene una falla que no se puede encender regularmente, el tornillo de ajuste se puede girar en sentido antihorario durante media semana o una semana.
Vale la pena señalar que el ajuste de la temperatura del refrigerador está directamente relacionado con su vida útil. Las horas de trabajo y el consumo de energía del refrigerador se ven muy afectados por el entorno. Por lo general, en verano, la temperatura ambiente es alta, entonces es mejor no ajustar demasiado la temperatura dentro del refrigerador. Si la temperatura dentro del refrigerador es demasiado baja, será difícil alcanzar y mantener la temperatura baja establecida debido a la influencia de la temperatura ambiente, lo que hace que el compresor del refrigerador funcione a alta temperatura durante mucho tiempo. El desgaste del pistón y el cilindro se agrava, y el rendimiento de aislamiento del cable esmaltado del motor también se reduce debido a la alta temperatura. Estas condiciones afectarán en gran medida el rendimiento del refrigerador. Al mismo tiempo, el trabajo de enfriamiento a largo plazo también aumentará el consumo de energía.
A medida que nuestras vidas mejoran, las personas se vuelven cada vez más ricas y el énfasis en la vida se vuelve cada vez más estricto. En el pasado, nuestras familias usaban termostatos tradicionales. Con el desarrollo continuo, las personas han desarrollado un termostato mecánico, que es más conveniente para nosotros. Hablando de este tipo de termostato mecánico, ¿sabes cuál es el principio de funcionamiento de este termostato mecánico?
Introducción a los termostatos mecánicos:
Los termostatos mecánicos son adecuados para el control de la temperatura interior en edificios industriales, comerciales y residenciales. El termostato mecánico controla automáticamente el equipo de aire acondicionado detectando la temperatura interior y comparándola con la temperatura establecida por el usuario para lograr el propósito de temperatura constante interior. Los principales equipos de control son: fan coil, calefacción, válvula eléctrica de tres o dos líneas y sistema de gestión de edificios.
Principio mecánico del controlador de temperatura
El controlador de temperatura mecánico es en realidad un controlador de temperatura de presión (neumático), y su principio de control de temperatura se muestra en la Figura 5-6.

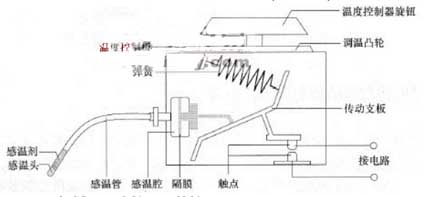

Figura 5-6 Principio de control de temperatura del controlador de temperatura mecánico
Estructuralmente, el controlador de temperatura mecánico está compuesto principalmente por un sensor de temperatura y un micro interruptor de contacto. Entre ellos, el sensor de temperatura se llama componente de conversión de temperatura y presión, que es una cápsula cerrada, que se compone principalmente de un cabezal sensor de temperatura, un tubo sensor de temperatura y una cámara sensora de temperatura. Según la forma diferente de la cámara de temperatura, el sensor de temperatura se puede dividir en dos tipos: tipo de tubo de onda y tipo de caja de diafragma. El sensor de temperatura está ubicado en la superficie del evaporador o dentro de la caja del refrigerador para inducir la temperatura en la caja del refrigerador. El tubo sensor de temperatura se llena con un agente sensor de temperatura, y la perilla del controlador de temperatura se usa para ajustar la temperatura de enfriamiento del refrigerador.
Cuando la temperatura de la superficie del evaporador aumenta y excede la temperatura establecida por la perilla del controlador de temperatura, aumenta la presión del agente sensible a la temperatura en el tubo sensor de temperatura. El diafragma en la cámara de detección de temperatura presiona la placa de soporte de la transmisión bajo presión para abrir los contactos, el circuito se cierra, el compresor comienza a funcionar y el refrigerador comienza a enfriarse.
Cuando la temperatura de la superficie del evaporador cae gradualmente a un valor establecido. la presión del agente sensor de temperatura en el tubo sensor de temperatura disminuye, y la fuerza de contracción del resorte es mayor que el empuje generado por el diafragma de la cámara sensora de temperatura a la placa de soporte de transmisión. La placa de transmisión se levanta ligeramente bajo la contracción del resorte, lo que hace que el contacto se abra y el compresor deje de funcionar.
La temperatura de enfriamiento del refrigerador se ajusta ajustando la perilla del controlador de temperatura. Cuando se ajusta la perilla del controlador de temperatura, la perilla del controlador de temperatura hace girar la leva de control de temperatura para que el panel de control de temperatura controle la tensión del resorte.

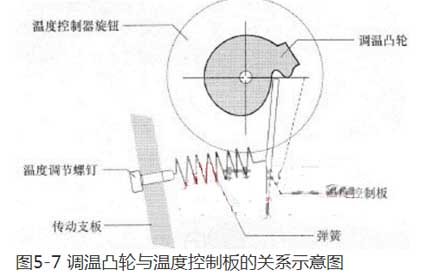

Figura 5-7 muestra la relación entre la cámara de control de temperatura y la placa de control de temperatura del controlador de temperatura.
Cuando se ajusta la perilla del controlador de temperatura, la rotación de la perilla realmente hace girar la leva de ajuste de temperatura, lo que hace que el tablero de control de temperatura se mueva hacia adelante o hacia atrás, controlando así el aumento o la disminución de la tensión del resorte. Si la fuerza de tracción del resorte es grande, es necesario aumentar la presión del agente sensible a la temperatura cuando la temperatura del evaporador es alta. y generar una gran fuerza impulsora para mover la placa de soporte hacia adelante, empujar el contacto para cerrar, y el compresor comenzará a funcionar. Así es como aumentar la temperatura del refrigerador. Por el contrario, si la tensión del resorte es pequeña, cuando la temperatura del evaporador aumenta ligeramente, la presión generada por el agente sensible a la temperatura es suficiente para empujar la placa de soporte de la transmisión, los contactos se cierran y el compresor arranca. Esto reducirá la temperatura de enfriamiento del refrigerador.
El tornillo de ajuste de temperatura en la Figura 5-7 se usa para ajustar el rango de temperatura. Girar el tornillo en el sentido de las agujas del reloj (diestro) es equivalente a aumentar la tensión del resorte y elevar el punto de control de temperatura. Si el refrigerador tiene una falla continua, gire el tornillo de ajuste en el sentido de las agujas del reloj durante media semana o una semana. Por el contrario, si el tornillo de ajuste de temperatura (zurdo) se gira en sentido antihorario, es equivalente a reducir la tensión del resorte, de modo que se baja el punto de control de temperatura. Cuando el refrigerador tiene una falla que no se puede encender regularmente, el tornillo de ajuste se puede girar en sentido antihorario durante media semana o una semana.
Vale la pena señalar que el ajuste de la temperatura del refrigerador está directamente relacionado con su vida útil. Las horas de trabajo y el consumo de energía del refrigerador se ven muy afectados por el entorno. Por lo general, en verano, la temperatura ambiente es alta, entonces es mejor no ajustar demasiado la temperatura dentro del refrigerador. Si la temperatura dentro del refrigerador es demasiado baja, será difícil alcanzar y mantener la temperatura baja establecida debido a la influencia de la temperatura ambiente, lo que hace que el compresor del refrigerador funcione a alta temperatura durante mucho tiempo. El desgaste del pistón y el cilindro se agrava, y el rendimiento de aislamiento del cable esmaltado del motor también se reduce debido a la alta temperatura. Estas condiciones afectarán en gran medida el rendimiento del refrigerador. Al mismo tiempo, el trabajo de enfriamiento a largo plazo también aumentará el consumo de energía.
Cuando la temperatura ambiente es baja en invierno, la temperatura de enfriamiento del refrigerador puede ajustarse más baja. Si el controlador de temperatura todavía está ajustado a una posición débil en este momento (el punto de control de temperatura es demasiado alto). la diferencia de temperatura entre el interior y el exterior del refrigerador es pequeña, la disipación de calor es lenta y el refrigerador no se encuentra en estado de enfriamiento por un tiempo prolongado, lo que puede dificultar el arranque del compresor.
