Diseno de circuitos y resolución de problemas comunes del interruptor térmico bimetálico para manta eléctrica

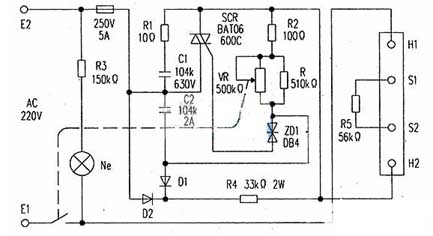

Este interruptor térmico bimetálico es el "termostato AC220V de la marca Sun" producido por Korea Daming Electric Co., Ltd., que es un producto anterior. Conecte la bombilla de 60 vatios para la prueba de carga ficticia. El voltaje de salida entre H1-H2 es 90V ~ 220V. R1 y C1 son circuitos de protección de tiristores, y C2, D1, D2 y R4 forman un circuito de detección de cruce por cero. Este termostato en realidad no tiene una función automática de termostato, y la resistencia R5 conectada entre los terminales de salida S1 a S2 es inútil. Por lo tanto, este termostato también se puede aplicar directamente a mantas eléctricas domésticas.
555 base de tiempo circuito de termostato de manta eléctrica integrado (3)
Este circuito es un controlador automático de temperatura que consta de un circuito integrado de base de tiempo 555 y pocos componentes periféricos. Debido a que los voltajes en varios puntos del circuito provienen de la misma fuente de alimentación de CC, no hay necesidad de una fuente de alimentación regulada con buen rendimiento, y el método de reducción del condensador puede funcionar de manera confiable. Los componentes del circuito son de bajo precio, de tamaño pequeño y fáciles de fabricar en condiciones de aficionado. El controlador automático de temperatura hecho por este circuito se puede usar para calefacción industrial y control de calefacción eléctrica de hogares con buen efecto.
Primero, el principio de funcionamiento del circuito.

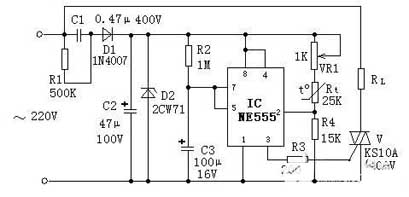

El principio del circuito se muestra en la Figura 1.
Figura 1 Diagrama de circuito del controlador de temperatura simple usando el circuito base de tiempo 555
Cuando la temperatura es baja, el coeficiente de resistencia del termistor de coeficiente de temperatura negativo Rt es grande, y el potencial de los 2 pines del circuito integrado de base de tiempo 555 (IC) es inferior a 1/3 del voltaje Ec (aproximadamente 4 V) . El pin 3 del IC emite un nivel alto, activa el tiristor bidireccional V para conducir, y enciende el calentador eléctrico RL para calentar, comenzando así el ciclo de sincronización. Cuando la temperatura del termistor Rt colocado en el punto de medición de temperatura es mayor que el valor establecido y el ciclo de tiempo no se ha completado, el calentador RL se corta después del final del período de tiempo. Cuando la temperatura del termistor Rt cae por debajo del valor establecido, el triac V se enciende nuevamente y el calentador eléctrico RL se enciende para calentar. Esto logrará el propósito del control automático de temperatura.
Circuito de termostato de manta eléctrica (4)

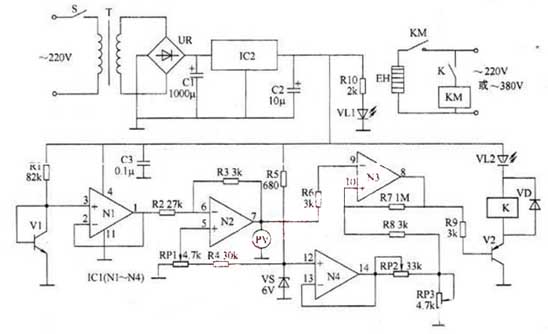

El diagrama del circuito de control de temperatura de este controlador de temperatura tiene un rango de control de temperatura de 5 a 95 ° C y puede usarse ampliamente para el control automático de temperatura en la producción industrial y la investigación científica.
Diagrama de circuito del controlador de temperatura
Selección de componentes
R1 ~ RIO seleccione resistencia de película metálica de 1/4 W o resistencia de película de carbono, R2 y R3 deben ser ± 1%. Los potenciómetros lineales se utilizan para RP1 a RP3. Tanto C1 como C2 usan condensadores electrolíticos de aluminio con un voltaje de resistencia de 25V; C3 utiliza condensadores monolíticos o condensadores de poliéster. YD selecciona el diodo rectificador de silicio 1N4001 o 1N4007 para su uso. VS selecciona diodos de voltaje estable de silicio de 1V, 6V, como 1N4735 y otros modelos. VL1 y VL2 seleccionan diodos emisores de luz de φ5 mm, VL1 es rojo y VL2 es verde. UR selecciona 1A, pila de puente rectificador de 50V, y también puede ser reemplazado por 4 puentes 1N4001. V1 selecciona el sensor de temperatura tipo transistor MTS-102 (también puede ser reemplazado por un termistor de coeficiente de temperatura negativo); V2 selecciona el transistor PNP de silicio S8550 o 3CG8550. IC1 selecciona el circuito integrado del amplificador operacional tipo cuatro LM324; IC2 selecciona el circuito integrado del regulador de tres terminales tipo 7809. K selecciona el relé JRX-13F tipo 9V DC. KM selecciona el contactor de CA con un voltaje de bobina de 220V, y su capacidad de corriente de contacto debe seleccionarse de acuerdo con la potencia real de EH. PV utiliza un voltímetro de 100mV. T selecciona un transformador de potencia con 3 a 5W y un voltaje secundario de 12V. S selecciona 5A, interruptor de alimentación de CA de 220V. El poder del EH debe seleccionarse de acuerdo con la aplicación real.
Ajuste automático del circuito del termostato de mantilla eléctrica (5)

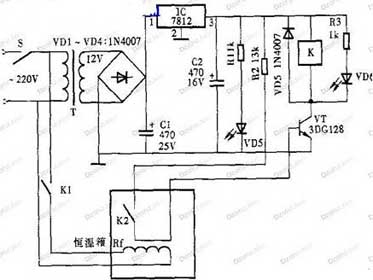

El controlador de temperatura del medio fluido se ajusta automáticamente según el principio de expansión y contracción térmica del fluido sensible a la temperatura y la incompresibilidad del líquido.
El termostato se deforma físicamente dentro del interruptor de acuerdo con el cambio de temperatura del entorno de trabajo, generando así algunos efectos especiales y generando una serie de elementos de control automático para conducir o romper. O los componentes electrónicos pueden proporcionar datos de temperatura al circuito a diferentes temperaturas y diferentes estados de funcionamiento para que el circuito recopile datos de temperatura.
Circuito controlador de temperatura de mantilla eléctrica de ajuste continuo (2)

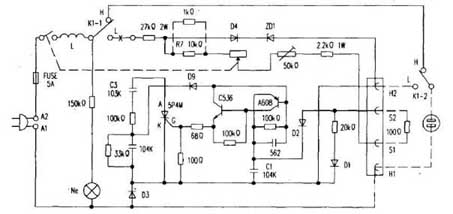

El termostato puede ajustar continuamente la temperatura de la manta eléctrica, y el rendimiento es excelente y la potencia de salida de control es de 100W. Es una pena descartarlo. El circuito eléctrico modificado se puede usar con la manta eléctrica doméstica.
El terminal de salida original está conectado a la prueba de carga ficticia de la bombilla 220V60W. El estado de temperatura más alta es max = 50V y max = 120V. Para usar mantas eléctricas domésticas, debemos intentar aumentar el voltaje de salida. Ajuste el potenciómetro interno del trimmer a 0Ω (el estado de temperatura más alta), el voltaje de salida Vmax = 80V, max = 190V, y el voltaje de salida es aún más bajo. Intente conectar una resistencia de 1kΩ en 1R7, y el voltaje de salida aumenta a Vmax = 90V, max = 215V. En este punto, la bombilla es muy brillante, el color del filamento es blanco deslumbrante y el brillo es casi el mismo que el conectado a la línea de 220V. Prueba de manta eléctrica doble doméstica reconectada (resistencia de CC es 800Ω), calentamiento normal en 5 minutos, la conversión fue exitosa.
Luego se conecta a la prueba de manta eléctrica doméstica individual (la resistencia de CC es de 1kΩ), la temperatura también es lenta en el estado de temperatura más alta y siempre está en el estado de baja temperatura, porque la resistencia es demasiado grande y la potencia es demasiado pequeña. falta la función de alta temperatura. La verdadera razón de la falta de función de alta temperatura es que la salida de voltaje de 215 V del termostato no es voltaje de CA puro. Es un voltaje de CA de media onda superpuesto a un voltaje de CC de 90 V, es decir, un voltaje de CA, y tiene una conducción direccional, unidireccional, y el voltaje de CA estimado es de aproximadamente 120 V a 150 V. También es posible utilizar una carga con baja resistencia. La potencia de salida de la carga de alta resistencia se reduce considerablemente. Para resolver este problema, instale un interruptor de alta y baja temperatura. Cuando se requiere alta temperatura, la manta eléctrica se conecta directamente a la fuente de alimentación de 220V, y la manta eléctrica se calienta rápidamente y la temperatura no es ajustable; Cuando se selecciona el engranaje de baja temperatura, el controlador de temperatura trabaja para ajustar la temperatura. Los circuitos alto y bajo también son adecuados para mantas eléctricas dobles. Si la resistencia de la manta eléctrica es de alrededor de 500 Ω, no se requieren interruptores de alta y baja temperatura.
El termostato original tiene una función de temperatura constante. No hay una función de temperatura constante después de usar la manta eléctrica doméstica, pero es mejor que la manta eléctrica doméstica solo el efecto de control de temperatura fija de segunda y alta velocidad. Y elimina la situación de que la manta eléctrica doméstica no se puede ajustar cuando está en el bloque de baja temperatura, lo cual es incómodo debido al sobrecalentamiento.
El circuito del cambio del termostato se muestra en la línea de puntos y la imagen & TIEMPOS;
El termostato original tiene una función de temperatura constante. No hay una función de temperatura constante después de usar la manta eléctrica doméstica, pero es mejor que la manta eléctrica doméstica solo el efecto de control de temperatura fija de segunda y alta velocidad. Y elimina la situación de que la manta eléctrica doméstica no se puede ajustar cuando está en el bloque de baja temperatura, lo cual es incómodo debido al sobrecalentamiento.
El circuito del cambio del termostato se muestra en la línea de puntos y la imagen & TIEMPOS;
555 base de tiempo circuito de termostato de manta eléctrica integrado (3)
Este circuito es un controlador automático de temperatura que consta de un circuito integrado de base de tiempo 555 y pocos componentes periféricos. Debido a que los voltajes en varios puntos del circuito provienen de la misma fuente de alimentación de CC, no hay necesidad de una fuente de alimentación regulada con buen rendimiento, y el método de reducción del condensador puede funcionar de manera confiable. Los componentes del circuito son de bajo precio, de tamaño pequeño y fáciles de fabricar en condiciones de aficionado. El controlador automático de temperatura hecho por este circuito se puede usar para calefacción industrial y control de calefacción eléctrica de hogares con buen efecto.
Primero, el principio de funcionamiento del circuito.
El principio del circuito se muestra en la Figura 1.
Figura 1 Diagrama de circuito del controlador de temperatura simple usando el circuito base de tiempo 555
Cuando la temperatura es baja, el coeficiente de resistencia del termistor de coeficiente de temperatura negativo Rt es grande, y el potencial de los 2 pines del circuito integrado de base de tiempo 555 (IC) es inferior a 1/3 del voltaje Ec (aproximadamente 4 V) . El pin 3 del IC emite un nivel alto, activa el tiristor bidireccional V para conducir, y enciende el calentador eléctrico RL para calentar, comenzando así el ciclo de sincronización. Cuando la temperatura del termistor Rt colocado en el punto de medición de temperatura es mayor que el valor establecido y el ciclo de tiempo no se ha completado, el calentador RL se corta después del final del período de tiempo. Cuando la temperatura del termistor Rt cae por debajo del valor establecido, el triac V se enciende nuevamente y el calentador eléctrico RL se enciende para calentar. Esto logrará el propósito del control automático de temperatura.
II. Selección de componentes.
En el circuito, el termistor Rt puede ser del tipo MF12 o del tipo MF53 con un coeficiente de temperatura negativo, y se pueden seleccionar diferentes valores de resistencia y otros tipos de termistores de coeficiente de temperatura negativo. Siempre que la relación de Rt + VR1 = 2R4 se satisfaga bajo las condiciones de temperatura requeridas para ser controladas. Cuanto mayor sea el potenciómetro VR1, se puede lograr un rango de ajuste mayor, pero la sensibilidad disminuirá. El triac V también se puede seleccionar de acuerdo con la magnitud de la corriente de carga. No hay requisitos especiales para otros componentes, y los parámetros se seleccionan de acuerdo con el diagrama del circuito.
III. Métodos de producción y depuración.
En el circuito, el termistor Rt puede ser del tipo MF12 o del tipo MF53 con un coeficiente de temperatura negativo, y se pueden seleccionar diferentes valores de resistencia y otros tipos de termistores de coeficiente de temperatura negativo. Siempre que la relación de Rt + VR1 = 2R4 se satisfaga bajo las condiciones de temperatura requeridas para ser controladas. Cuanto mayor sea el potenciómetro VR1, se puede lograr un rango de ajuste mayor, pero la sensibilidad disminuirá. El triac V también se puede seleccionar de acuerdo con la magnitud de la corriente de carga. No hay requisitos especiales para otros componentes, y los parámetros se seleccionan de acuerdo con el diagrama del circuito.
III. Métodos de producción y depuración.
El diagrama del circuito de control de temperatura de este controlador de temperatura tiene un rango de control de temperatura de 5 a 95 ° C y puede usarse ampliamente para el control automático de temperatura en la producción industrial y la investigación científica.
Diagrama de circuito del controlador de temperatura
Selección de componentes
R1 ~ RIO seleccione resistencia de película metálica de 1/4 W o resistencia de película de carbono, R2 y R3 deben ser ± 1%. Los potenciómetros lineales se utilizan para RP1 a RP3. Tanto C1 como C2 usan condensadores electrolíticos de aluminio con un voltaje de resistencia de 25V; C3 utiliza condensadores monolíticos o condensadores de poliéster. YD selecciona el diodo rectificador de silicio 1N4001 o 1N4007 para su uso. VS selecciona diodos de voltaje estable de silicio de 1V, 6V, como 1N4735 y otros modelos. VL1 y VL2 seleccionan diodos emisores de luz de φ5 mm, VL1 es rojo y VL2 es verde. UR selecciona 1A, pila de puente rectificador de 50V, y también puede ser reemplazado por 4 puentes 1N4001. V1 selecciona el sensor de temperatura tipo transistor MTS-102 (también puede ser reemplazado por un termistor de coeficiente de temperatura negativo); V2 selecciona el transistor PNP de silicio S8550 o 3CG8550. IC1 selecciona el circuito integrado del amplificador operacional tipo cuatro LM324; IC2 selecciona el circuito integrado del regulador de tres terminales tipo 7809. K selecciona el relé JRX-13F tipo 9V DC. KM selecciona el contactor de CA con un voltaje de bobina de 220V, y su capacidad de corriente de contacto debe seleccionarse de acuerdo con la potencia real de EH. PV utiliza un voltímetro de 100mV. T selecciona un transformador de potencia con 3 a 5W y un voltaje secundario de 12V. S selecciona 5A, interruptor de alimentación de CA de 220V. El poder del EH debe seleccionarse de acuerdo con la aplicación real.
El controlador de temperatura del medio fluido se ajusta automáticamente según el principio de expansión y contracción térmica del fluido sensible a la temperatura y la incompresibilidad del líquido.
El termostato se deforma físicamente dentro del interruptor de acuerdo con el cambio de temperatura del entorno de trabajo, generando así algunos efectos especiales y generando una serie de elementos de control automático para conducir o romper. O los componentes electrónicos pueden proporcionar datos de temperatura al circuito a diferentes temperaturas y diferentes estados de funcionamiento para que el circuito recopile datos de temperatura.
