überlastschutz des Kühlschrank kompressors
Die Rolle der Kompressor überlastschutz
Überlastschutz wird Überlast- und Überhitzungsschutz oder Überhitzungsschutz genannt. Wie der Name schon sagt, ist es so eingestellt, dass der Kompressor vor Überhitzung und Überstromschäden geschützt wird. Wenn der Betriebsstrom des Kompressors normal ist, ist der Überlastschutz eingeschaltet und der Kompressor arbeitet normal. Wenn der Arbeitsstrom des Kompressors zu hoch oder die Arbeitstemperatur aufgrund einer anormalen Stromversorgung, eines anormalen Anlassers usw. zu hoch ist, wird der Überlastungsschutz aktiviert und die Stromversorgung des Kompressors unterbrochen. Der Kompressor funktioniert nicht mehr den Zweck des Schutzes des Kompressors zu erreichen. Seine Einbaulage am Kompressor ist in Abbildung 1 dargestellt.
Einstufung

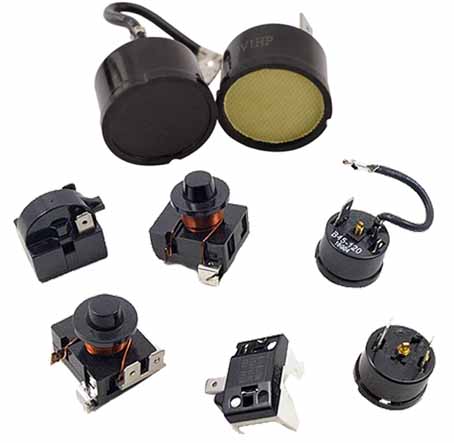

In Kühlschränken werden hauptsächlich zwei Arten von Überlastungsschutz verwendet: externer Typ und eingebauter Typ. Der Starter und der Überlastungsschutz einiger altmodischer Kühlschränke sind integriert. Der Überlastschutz des Kompressors ist in Abbildung 8 dargestellt.
3. Zusammensetzung und Funktionsprinzip des Überlastschutzes
Im Folgenden wird der am häufigsten verwendete Wärmeschutz der Verdichter scheibe als Beispiel genommen, um die Zusammensetzung und das Funktionsprinzip des Überlastschutzes vorzustellen.
Abbildung 9 besteht aus einem Widerstand draht, einem Bimetall streifen und einem Paar Öffnerkontakten. Es ist mit dem Stromversorgung kreis des Kompressors in Reihe geschaltet und das offene Ende ist eng mit dem Kompressor gehäuse verbunden. Wenn der Strom zu groß ist, steigt die Temperatur des Widerstand drahts und das Bimetallblech wird gebacken, um es in die entgegengesetzte Richtung zu biegen, was die Kontakte trennt und den Stromversorgung kreis des Kompressors unterbricht. Wenn die Temperatur des Kompressor gehäuses aus irgendeinem Grund zu hoch ist, wird der Bimetall streifen ebenfalls erhitzt und verformt, wodurch die Kontakte getrennt und der Stromkreis unterbrochen wird, wodurch auch der Kompressor geschützt wird.
Abbildung 9, des schale Überlastschutz des Kühlschranks Kompressor
Hinweis: Die Kompressor leistung ist unterschiedlich, das angepasste Überlastschutz modell ist unterschiedlich und auch die Ein- und Ausschalt temperatur sind unterschiedlich. Der Überlastschutz des gleichen Modells oder der gleichen Spezifikation sollte bei der Reparatur ausgetauscht werden, um die Schutzfunktion nicht zu verlieren und den Kompressor zu beschädigen. Der Überlastungsschutz von Kühlschränken mit dem fluorfreien Kältemittel R600a ist explosionsgeschützt. Das heißt, es ist eingebaut und geschlossen, und auf dem Typenschild sollte sich ein gelbes Flammen zeichen befinden.
