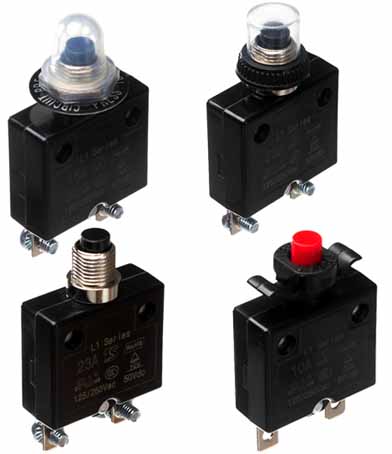

Was ist ein Thermischer überlastschutz?
Der thermische Überlastschutz ist ein Überlastschutz schalter, der das Prinzip des Strom thermo effekts nutzt und ein Thermo bimetall als empfindliches Element verwendet. Auch bekannt als wiederherstellbarer Überlastschalter und Strom überlastschutz. Der thermische Überlastungsschutz ist einfach zu installieren und zu verwenden, hat vollständige Funktionen und geringe Anschaffungskosten. Das sogenannte elektrisch wärmeempfindliche Bimetall blech wird von zwei Legierungen mit einem großen Längenausdehnungskoeffizienten erhitzt und gewalzt. Beim Erhitzen biegt sich das Bimetall blech von der Hochdehnungsschicht (Aktivschicht) zur Niedrig dehnung schicht (Passivschicht). Wenn der Strom zu groß ist (den Einstellwert überschreitet), wird das Element durch "Erhitzen" aktiviert. Somit unterbricht sein verbundener beweglicher Öffner die Stromversorgung des gesteuerten Stromkreises und der geschützten Geräte.

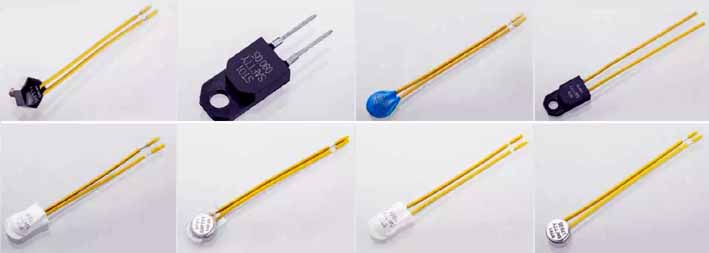

Der thermische Überlastschutz wird zum Überlastschutz von Motoren und Kompressoren eingesetzt und gibt es in vielen Ausführungen. Die Praxis hat bewiesen, dass es den Motor zuverlässig schützen kann, daher hat es immer eine wichtige Position eingenommen.
Arbeits prinzip und Zweck

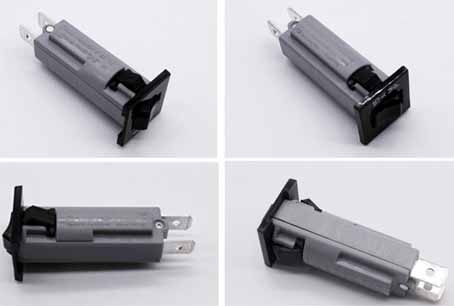

Das Thermoelement des thermischen Überlastschutz schalters wird direkt oder über einen Stromwandler an den Motor stromkreis angeschlossen. Bei Überlastung des Motors wird das Hauptbimetall auf Betriebstemperatur erhitzt, der Überlastschutz schalter aktiviert und der Stromkreis des Motors abgeschaltet, um eine Beschädigung des Motors durch die Überlastung zu verhindern. Die Ansprechzeit des thermischen Überlastschutzes und die Größe des Überlaststroms ändern sich in einer inversen Zeitgrenze. Daher werden seine thermischen Eigenschaften leicht an die thermischen Eigenschaften des Motors angepasst, und es weist auch die Eigenschaften einer einfachen Struktur, eines niedrigen Preises, einer stabilen Aktionsleistung und einer bequemen Verwendung auf. Daher verwenden die meisten Rotor motoren und einige Motoren mit gewickeltem Rotor immer noch thermische Überlastschutz vorrichtungen als Schutz für Überlast, Phasenausfall und Stromunsymmetrie betrieb. Der thermische Überschutz schalter kann auch verwendet werden, um den Heizzustand anderer elektrischer Geräte zu kontrollieren.
Anwendungsbereich des thermischen Überlastschutz schalters: Der thermische Überlastschutz schalter wird in Stromkreisen mit AC 50Hz, Nennisolationsspannung von 660V und Strom von 0,1～63A verwendet. Hauptsächlich verwendet für Überlast- und Phasenausfallschutz von einphasigen und dreiphasigen Wechselstrommotoren. Es kann auch mit einem angepassten AC-Schütz einen Starter bilden.

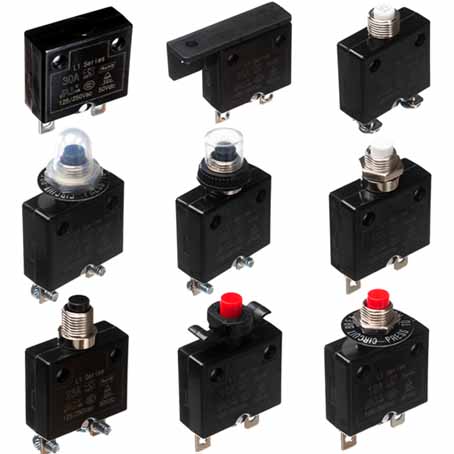

Struktur
Es gibt einen Stromeinstellnocken zum Einstellen des Einstellstroms.
Eine Temperaturkompensation einrichtung sorgt dafür, dass die Betriebseigenschaften innerhalb des Umgebungstemperatur bereichs des Mediums von -20 °C bis 60 °C im Wesentlichen unverändert bleiben.
Es gibt einen Reset-Einstellknopf, um die Reset-Methode einzustellen: manuelles Reset und automatisches Reset.
Es gibt einen Spannfeder-Klapp- und Sprung mechanismus, um sicherzustellen, dass der Kontakt schnell und zuverlässig ist.
Es gibt differenzielle Phasenausfall-/einphasige/dreiphasige Unsymmetrie-Schutzvorrichtungen.
Es gibt eine Schieber-/Schalter position anzeige, um die Auslösung des thermischen Überlastschutz schalters zu simulieren und den Aktionsstatus anzuzeigen. Überprüfen und stellen Sie sicher, dass die Verdrahtung des Hilf stromkreises durch diese Simulation methode korrekt ist. Wenn sich die Markierung auf dem Schieber bei der „0“-Markierung befindet, zeigt dies die Auslösung der Trennung an und die „l“-Markierung zeigt den Einschaltvorgang an.
Es gibt einen Trenntaster.Wenn der Trenntaster gedrückt wird, öffnet der Öffner das Reihenschütz und trennt die Last. Nach dem Loslassen der Trenntaste arbeitet die Last wieder über das Schütz.
Der Überlastschutz kann nur als Überlastschutz zur Steuerung des Motors verwendet werden, nicht als Kurzschlussschutz.
Der Bemessungsstrom des Schutzobjektes muss bei der Installation verstanden werden und die Auswahlvorgabe muss +20% des Bemessungsstroms betragen.
Wird normalerweise direkt nach dem Anlaufschütz (Magnetschalter) des Motors installiert.
Wenn der Strom zu hoch ist oder der Laststrom den eingestellten Wert überschreitet, wird der Überlastschutz schalter aktiviert und der Stromkreis unterbrochen. Der Pfad kann zwar durch Zurücksetzen des Tasters wiederhergestellt werden, jedoch kann bei aktiviertem Geräte überlastschutz schalter der eingestellte Strom nicht beliebig erhöht werden Die Ursache der Überlastung sollte ermittelt werden, da sonst das geschützte Gerät leicht verbrennt.
(1) Kritischer Strom:
Unter den angegebenen Bedingungen kann der thermische Überlastschutzschalter mit einem Strom arbeiten, der etwas über diesem Wert liegt, und einem Strom, der nicht mit einem Strom betrieben werden kann, der geringfügig unter diesem Wert liegt. Es ist der Mittelwert des minimalen Betriebsstroms und des maximalen Ruhestroms.
(2) Die Merkmale der Aktion:
Das Verhältnis zwischen der Betriebszeit und dem Vielfachen des Überlaststroms. Ändern Sie sich entsprechend dem inversen Zeitverhältnis, dh je größer das Überlaststrom-Vielfache, desto kürzer die Einwirkzeit. Die Aktionskennlinie wird auch Zeit-Strom-Kennlinie genannt.
(3) Aktionszeit im kalten Zustand:
Unter den angegebenen Bedingungen die Zeit vom Anlegen des Überlaststroms an den thermischen Überlastschutz schalter vom kalten Zustand bis zum Ansprechen.
(4) Aktionszeit im heißen Zustand:
Unter den angegebenen Bedingungen wird der thermische Überlastschutz schalter zunächst mit einem Vorheizstrom (meist das 1,0- oder 1,05-fache des Einstellstroms) beaufschlagt, nach Erreichen der thermischen Stabilität wird dann der Überlaststrom für die Zeit bis zum Ansprechen beaufschlagt. Offensichtlich ist bei demselben Überlaststrom-Vielfachen die Aktionszeit im heißen Zustand kürzer als die Aktionszeit im kalten Zustand. Im Allgemeinen beträgt die Heißbetriebszeit etwa 25 % der Kaltbetriebszeit.
(5) Temperaturkompensation:
Eliminieren oder reduzieren Sie die Auswirkungen von Änderungen der Umgebungsluft temperatur auf die Betriebseigenschaften des thermischen Überschutz schalters.
(6) Der Haupt bimetallstreifen:
Ein Bimetallblech, das unter Überlaststrom erhitzt und gebogen wird, damit die Hitze den Schutzschalter überhitzt und eine Aktion auslöst.
(7) Kompensierter Bimetallstreifen:
Spüren Sie die Temperaturänderung der Umgebungsluft und erzeugen Sie eine Biegung, um die Temperaturänderung der Umgebungsluft zu kompensieren. Kompensation des Bimetallstreifens für den Einfluss der Leistung des Haupt bimetallstreifens.
