Waehlen Sie den Motor überhitzungsschutz- und überlastschutzschalter
Erstens. die Grundprinzipien der Auswahl
Heutzutage gibt es keine einheitlichen Standards für Motorschutzprodukte auf dem Markt, und die Modellspezifikationen sind unterschiedlich.
Um den unterschiedlichen Bedürfnissen der Benutzer gerecht zu werden, haben die Hersteller eine große Anzahl von Produktreihen abgeleitet, was die Auswahl der Benutzer erheblich erschwert.
Benutzer sollten bei der Auswahl des Typs die tatsächlichen Anforderungen des Motorschutzes vollständig berücksichtigen und die Schutzfunktion und den Schutzmodus angemessen auswählen, um eine gute Schutzwirkung zu erzielen, den Zweck zu erreichen, die Zuverlässigkeit des Gerätebetriebs zu verbessern, ungeplantes Parken zu reduzieren und Unfallverluste zu reduzieren.
3, Motor Verwendung: Bezieht sich hauptsächlich auf die Eigenschaften der zum Ziehen erforderlichen mechanischen Ausrüstung wie Lüfter, Pumpen, Luftkompressoren, Drehmaschinen, Ölfeldpumpen und andere mechanische Eigenschaften unterschiedlicher Lasten.
4. Steuerungssystem: Die Steuerungsmodi umfassen manuelle, automatische, lokale Steuerung, Fernsteuerung, Standalone-Betrieb und zentrale Steuerung der Produktionslinie. Der Startmodus umfasst Direkt-, Buck-, Sterndreieck-, frequenzempfindlichen Varistor, Wechselrichter, Sanftanlauf und andere Startmethoden.
5. Andere Aspekte: Die Benutzer-Vor-Ort-Überwachung der Produktion Management ist relativ zufällig oder streng, und die Schwere der Auswirkungen des normalen Herunterfahrens auf der Produktion.
Es gibt viele Faktoren, die mit der Auswahl der Schutzvorrichtungen zusammenhängen, wie z. B. der Installationsort, die Stromversorgung und die Koordination mit dem Stromverteilungssystem. Überlegen Sie auch, ob die neue Motorschutzkonfiguration oder das Upgrade des Motorschutzes oder die Verbesserung des Unfallmotorschutzes. Berücksichtigen Sie auch die Schwierigkeit, die Motorschutzmethode zu ändern, und den Grad der Auswirkungen auf die Produktion. Die Auswahl und Einstellung des Protektors sollte umfassend an die tatsächlichen Arbeitsbedingungen vor Ort angepasst werden.
(2) Gängige Arten von Motorschutzvorrichtungen
1, thermisches Relais: Gewöhnliche Wechselstrommotoren mit geringer Kapazität, gute Arbeitsbedingungen und keine schwerwiegenden Betriebsbedingungen wie häufiges Anfahren. Aufgrund der geringen Präzision kann die Zuverlässigkeit nicht garantiert werden und wird nicht empfohlen.
Der dreiphasige Stromwert wird erfasst, und der Protektor verwendet einen Ein-Chip-Mikrocomputer, um einen intelligenten umfassenden Schutz des Motors zu realisieren und Schutz, Messung, Kommunikation und Anzeige zu integrieren. Der Einstellstrom wird digital eingestellt und über die Bedienfeldtaste bedient. Der Benutzer kann verschiedene Parameter vor Ort entsprechend seinen tatsächlichen Verwendungsanforderungen und Schutzbedingungen ändern. Verwenden Sie eine digitale Röhre als Anzeigefenster oder als LCD-Großbildschirm. Kann eine Vielzahl von Kommunikationsprotokollen wie ModBUS, ProfiBUS usw. unterstützen, ist der Preis relativ hoch, für wichtigere Gelegenheiten ist der heutige Hochspannungsmotorschutz intelligent.
4, Wärmeschutz-Typ:
n den Motor ist ein thermisches Element eingebettet. Je nach Motortemperatur ist die Schutzwirkung gut, aber wenn die Motorkapazität groß ist, muss sie zusammen mit dem aktuellen Überwachungstyp verwendet werden. Die Temperatur steigt stark an, wenn der Motor blockiert ist, und die Motorwicklung wird durch die Hysterese des Temperaturmesselements beschädigt.
5, Magnetfeldtemperatur-Detektionstyp:
Die Magnetfelderfassungsspule und der Temperaturfühler sind in den Motor eingebettet und gegen Änderungen des rotierenden Magnetfelds im Motor und Temperaturänderungen geschützt. Zu den Hauptmerkmalen gehören Überlast, Stillstand, Phasenverlust, Überhitzungsschutz und Verschleißüberwachung. Die Schutzfunktion ist perfekt und der Nachteil ist, dass eine Magnetfelderfassungsspule und ein Temperatursensor im Motor installiert sind.
Heutzutage gibt es keine einheitlichen Standards für Motorschutzprodukte auf dem Markt, und die Modellspezifikationen sind unterschiedlich.
Um den unterschiedlichen Bedürfnissen der Benutzer gerecht zu werden, haben die Hersteller eine große Anzahl von Produktreihen abgeleitet, was die Auswahl der Benutzer erheblich erschwert.
Benutzer sollten bei der Auswahl des Typs die tatsächlichen Anforderungen des Motorschutzes vollständig berücksichtigen und die Schutzfunktion und den Schutzmodus angemessen auswählen, um eine gute Schutzwirkung zu erzielen, den Zweck zu erreichen, die Zuverlässigkeit des Gerätebetriebs zu verbessern, ungeplantes Parken zu reduzieren und Unfallverluste zu reduzieren.
Zweite, die grundlegende Methode der Auswahl
(1) Bedingungen für Auswahl bezogen werden: Die Wahl des Motorschutzes hat eine vernünftige Beziehung zwischen dem Motor und dem Schutz. Im Folgenden sind einige der Bedingungen und Faktoren im Zusammenhang mit dem Schutz aufgeführt, die den Benutzern eine Referenz zur Auswahl bieten.
1. Motor: Verstehen Sie zuerst die Modellspezifikationen, Motorfunktionseigenschaften, Schutzart, Nennspannung, Nennstrom, Nennleistung, Leistungsfrequenz, Isolationsniveau usw.
Diese Inhalte können im Grunde genommen eine Referenz für Benutzer darstellen, um den Protector korrekt zu verwenden, zu warten und auszuwählen.
2. Umgebungsbedingungen: Bezieht sich hauptsächlich auf normale Temperatur, hohe Temperatur, hohe Kälte, Korrosivität, Vibration, Wind und Sand, Höhe, elektromagnetische Verschmutzung und so weiter.
(1) Bedingungen für Auswahl bezogen werden: Die Wahl des Motorschutzes hat eine vernünftige Beziehung zwischen dem Motor und dem Schutz. Im Folgenden sind einige der Bedingungen und Faktoren im Zusammenhang mit dem Schutz aufgeführt, die den Benutzern eine Referenz zur Auswahl bieten.
1. Motor: Verstehen Sie zuerst die Modellspezifikationen, Motorfunktionseigenschaften, Schutzart, Nennspannung, Nennstrom, Nennleistung, Leistungsfrequenz, Isolationsniveau usw.
Diese Inhalte können im Grunde genommen eine Referenz für Benutzer darstellen, um den Protector korrekt zu verwenden, zu warten und auszuwählen.
2. Umgebungsbedingungen: Bezieht sich hauptsächlich auf normale Temperatur, hohe Temperatur, hohe Kälte, Korrosivität, Vibration, Wind und Sand, Höhe, elektromagnetische Verschmutzung und so weiter.
3, Motor Verwendung: Bezieht sich hauptsächlich auf die Eigenschaften der zum Ziehen erforderlichen mechanischen Ausrüstung wie Lüfter, Pumpen, Luftkompressoren, Drehmaschinen, Ölfeldpumpen und andere mechanische Eigenschaften unterschiedlicher Lasten.
4. Steuerungssystem: Die Steuerungsmodi umfassen manuelle, automatische, lokale Steuerung, Fernsteuerung, Standalone-Betrieb und zentrale Steuerung der Produktionslinie. Der Startmodus umfasst Direkt-, Buck-, Sterndreieck-, frequenzempfindlichen Varistor, Wechselrichter, Sanftanlauf und andere Startmethoden.
5. Andere Aspekte: Die Benutzer-Vor-Ort-Überwachung der Produktion Management ist relativ zufällig oder streng, und die Schwere der Auswirkungen des normalen Herunterfahrens auf der Produktion.
Es gibt viele Faktoren, die mit der Auswahl der Schutzvorrichtungen zusammenhängen, wie z. B. der Installationsort, die Stromversorgung und die Koordination mit dem Stromverteilungssystem. Überlegen Sie auch, ob die neue Motorschutzkonfiguration oder das Upgrade des Motorschutzes oder die Verbesserung des Unfallmotorschutzes. Berücksichtigen Sie auch die Schwierigkeit, die Motorschutzmethode zu ändern, und den Grad der Auswirkungen auf die Produktion. Die Auswahl und Einstellung des Protektors sollte umfassend an die tatsächlichen Arbeitsbedingungen vor Ort angepasst werden.
(2) Gängige Arten von Motorschutzvorrichtungen
1, thermisches Relais: Gewöhnliche Wechselstrommotoren mit geringer Kapazität, gute Arbeitsbedingungen und keine schwerwiegenden Betriebsbedingungen wie häufiges Anfahren. Aufgrund der geringen Präzision kann die Zuverlässigkeit nicht garantiert werden und wird nicht empfohlen.
2, elektronischer Typ: Der dreiphasige Stromwert wird erfasst und der Einstellstromwert wird über einen Potentiometerknopf oder einen Wählschalter betätigt. Die Schaltung ist im Allgemeinen analog und nimmt ein inverses Zeitlimit oder eine Zeitlimit-Betriebscharakteristik an. Die Schutzfunktion umfasst Fehlerschutz wie Überlast, Phasenverlust und Abwürgen. Der Fehlertyp wird durch eine Kontrollleuchte angezeigt, und die Laufleistung wird durch eine digitale Röhre angezeigt.
3. Intelligenter Typ:
3. Intelligenter Typ:

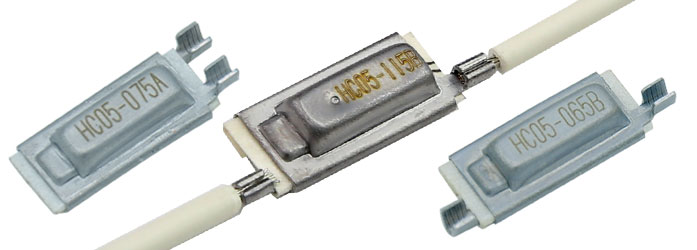

4, Wärmeschutz-Typ:
n den Motor ist ein thermisches Element eingebettet. Je nach Motortemperatur ist die Schutzwirkung gut, aber wenn die Motorkapazität groß ist, muss sie zusammen mit dem aktuellen Überwachungstyp verwendet werden. Die Temperatur steigt stark an, wenn der Motor blockiert ist, und die Motorwicklung wird durch die Hysterese des Temperaturmesselements beschädigt.
5, Magnetfeldtemperatur-Detektionstyp:
Die Magnetfelderfassungsspule und der Temperaturfühler sind in den Motor eingebettet und gegen Änderungen des rotierenden Magnetfelds im Motor und Temperaturänderungen geschützt. Zu den Hauptmerkmalen gehören Überlast, Stillstand, Phasenverlust, Überhitzungsschutz und Verschleißüberwachung. Die Schutzfunktion ist perfekt und der Nachteil ist, dass eine Magnetfelderfassungsspule und ein Temperatursensor im Motor installiert sind.
