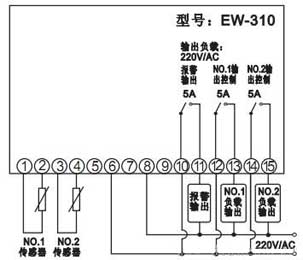

Schaltkreis Verdrahtung Methode des Temperaturreglers
Der Anschluss des Thermostats ist nichts anderes als der Anschluss der beiden Hauptleitungen von Eingang und Ausgang. Solange das Netzteil normal ist, kann es funktionieren. Komplexe High-End-Thermostate haben mehr Funktionen, hauptsächlich, um dem Instrument und dem Rekorder zweimal Signale zu geben. Oder ein externes Schaltsignal. Erfassen Sie die Funktionalität des Messgeräts kann einfach verdrahtet werden.
1. Der Thermostat ist ein Steuermechanismus, der einen Sensor benötigt, der externe Signale erfassen kann. Es hat also einen Eingang. Das Symbol der allgemeinen Eingabe enthält das englische INPUT-Wort. Häufige sind:
1> Pt100-Platinwiderstand (3 Linien, auch 2 Linien).
2> Thermoelement (2 Zeilen).
3> Infrarot-Thermometer (2 Zeilen, Analogsignal ändern).
2. Die nächste Stufe sollte die ausführende Stelle sein. Es hat also einen Ausgang, der zur Signalisierung des Stellantriebs verwendet wird. Das Symbol der allgemeinen Ausgabe enthält das englische Wort OUTPUT. Im Allgemeinen gibt es:
1> DC4-20mA ..
2> Kontaktschaltermenge.
3> Solid State Drive.
4> DC 0-10V.
3. Der Alarm des Thermostats ist die Schaltmenge, im Allgemeinen ein gemeinsames Ende. Dann wird es in 1, 2, 3 Straßenalarm unterteilt. Es gibt ALM1. ALM2 im Schaltplan. Oder EV1.EV2.
4. Die übliche Stromversorgung für Thermostate ist 80-220 V AC und 24 V DC / AC.
