Fehlerbehebung Methode für den Temperaturregler

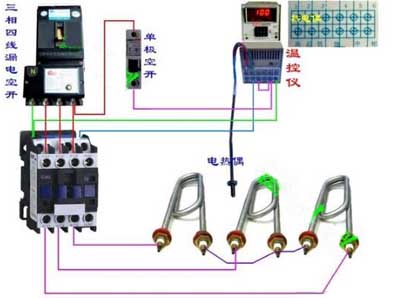

1, Sichtprüfung und Beurteilung
(1) Beurteilung:
Die Anzeigen XDl (rot) und XD2 (grün) auf dem Bedienfeld zeigen die Wärmespeicherung und den Heizstatus des Hochtemperaturofens an (dh Ausschalten und Einschalten). Schließen Sie K2 unter normalen Bedingungen. Die Schwingungs- und Verstärkungsschaltung beginnt zu arbeiten. Das Relais J wird gehalten, das grüne Licht wird eingeschaltet und dann wird K1 eingeschaltet. Die CJ-Aktion und der Kontakt sind geschlossen. Wenn das grüne Licht nicht leuchtet, leuchtet das rote Licht. Und wenn das Amperemeter keine Anzeige hat und der CJ keine Aktion und kein Geräusch hat. Es kann beurteilt werden, dass der Wechselstrom-, Gleichstromkreis und der Temperaturumwandlungskreis des Stromversorgungsteils normal funktionieren und der Fehler im Schwingungs-, Erfassungs- und Verstärkungsteil des Stromkreises auftreten kann; Wenn der Hochtemperaturofen nach dem Einschalten aufgewärmt werden kann und der Millivoltmeter-Zeiger auf eine vorgegebene Temperatur abgelenkt wird, erlischt das grüne Licht nicht und das rote Licht leuchtet nicht. Der Hochtemperaturofen erwärmt sich weiter, dh der Steuerungsfehler. Es kann beurteilt werden, dass der Stromversorgungsteil des Wechselstrom-, Gleichstromkreises, die Temperaturumwandlung, die Erfassung von drei Teilen des Kreislaufs normal sind und die Schwingung und Verstärkung dieser Teile Zwei Teile der Schaltung sind möglicherweise fehlerhaft.
(2) Überprüfen Sie:
Entfernen Sie das Gehäuse und überprüfen Sie die Komponenten wie Relais, Wechselstromschütze und Transformatoren sorgfältig auf offensichtliche Brandspuren. Ob die Klemmen, Verbindungskabel, Komponenten usw. getrennt oder entlötet sind. Schalten Sie dann die Stromversorgung ein. Die oben genannten Komponenten werden der Reihe nach mit einem Stift getestet. Ob der Ein- und Ausgang des Verbindungskabels elektrifiziert ist oder nicht.
2, Spannungserkennung
Wenn der Fehler nach den obigen Überprüfungen nicht erkannt und behoben wurde, muss der Spannungswert jedes Pols der Trioden BG1 und BG2 unter Verwendung der Gleichspannung des Multimeters gemessen werden. Sollte den angegebenen Werten entsprechen.
Gemäß dem obigen Verfahren kann der allgemeine Ausfall des Temperaturreglers beurteilt werden.
(1) Beurteilung:
Die Anzeigen XDl (rot) und XD2 (grün) auf dem Bedienfeld zeigen die Wärmespeicherung und den Heizstatus des Hochtemperaturofens an (dh Ausschalten und Einschalten). Schließen Sie K2 unter normalen Bedingungen. Die Schwingungs- und Verstärkungsschaltung beginnt zu arbeiten. Das Relais J wird gehalten, das grüne Licht wird eingeschaltet und dann wird K1 eingeschaltet. Die CJ-Aktion und der Kontakt sind geschlossen. Wenn das grüne Licht nicht leuchtet, leuchtet das rote Licht. Und wenn das Amperemeter keine Anzeige hat und der CJ keine Aktion und kein Geräusch hat. Es kann beurteilt werden, dass der Wechselstrom-, Gleichstromkreis und der Temperaturumwandlungskreis des Stromversorgungsteils normal funktionieren und der Fehler im Schwingungs-, Erfassungs- und Verstärkungsteil des Stromkreises auftreten kann; Wenn der Hochtemperaturofen nach dem Einschalten aufgewärmt werden kann und der Millivoltmeter-Zeiger auf eine vorgegebene Temperatur abgelenkt wird, erlischt das grüne Licht nicht und das rote Licht leuchtet nicht. Der Hochtemperaturofen erwärmt sich weiter, dh der Steuerungsfehler. Es kann beurteilt werden, dass der Stromversorgungsteil des Wechselstrom-, Gleichstromkreises, die Temperaturumwandlung, die Erfassung von drei Teilen des Kreislaufs normal sind und die Schwingung und Verstärkung dieser Teile Zwei Teile der Schaltung sind möglicherweise fehlerhaft.
(2) Überprüfen Sie:
Entfernen Sie das Gehäuse und überprüfen Sie die Komponenten wie Relais, Wechselstromschütze und Transformatoren sorgfältig auf offensichtliche Brandspuren. Ob die Klemmen, Verbindungskabel, Komponenten usw. getrennt oder entlötet sind. Schalten Sie dann die Stromversorgung ein. Die oben genannten Komponenten werden der Reihe nach mit einem Stift getestet. Ob der Ein- und Ausgang des Verbindungskabels elektrifiziert ist oder nicht.
2, Spannungserkennung
Wenn der Fehler nach den obigen Überprüfungen nicht erkannt und behoben wurde, muss der Spannungswert jedes Pols der Trioden BG1 und BG2 unter Verwendung der Gleichspannung des Multimeters gemessen werden. Sollte den angegebenen Werten entsprechen.
Gemäß dem obigen Verfahren kann der allgemeine Ausfall des Temperaturreglers beurteilt werden.
