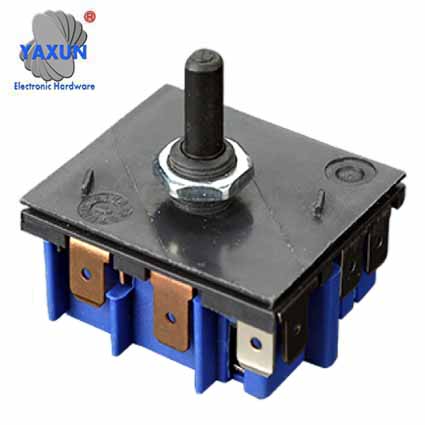

Uso de regulador de energía, Aplicaciones del interruptor de control infinito / interruptor de calor infinito

Estructura simplificada de un regulador de energía; Un regulador de energía es un control de las placas eléctricas (incluidas las vitrocerámicas) para poder variar su potencia media de forma continua. Esto se hace mediante la alimentación de la respectiva resistencia de calentamiento individual que se enciende y apaga rítmicamente (modulación de duración de pulso); esto generalmente se realiza con un interruptor de temperatura calentado. Rara vez hay diseños en los que un controlador de potencia electrónico (por ejemplo, con control de paquetes de vibración) asume esta tarea.

Funcionalidad de regulador de energía

Una leva conectada al botón giratorio proporciona una precarga que presiona los dos contactos de conmutación juntos. Cuando los contactos de conmutación están cerrados, la corriente fluye a través de la bobina de calentamiento en el regulador de energía y calienta la tira bimetálica, que se dobla como resultado. Después de un tiempo, la tira bimetálica se ha calentado lo suficiente como para que se abra el contacto del interruptor. Después de un cierto tiempo de enfriamiento, la tira bimetálica se dobla hacia atrás y vuelve a cerrar el contacto de conmutación. La bobina de calentamiento vuelve a calentarse y después de un tiempo el contacto de conmutación se abre de nuevo. Dependiendo del ángulo de rotación, la precarga cambia debido a la leva. Esto cambia el ciclo de trabajo, es decir, la relación de tiempo entre la bobina de calentamiento encendida y apagada.

La bobina de calentamiento de la placa, que calienta de la misma forma, se encuentra paralela a la bobina de calentamiento en el regulador de energía. El serpentín de calentamiento en el regulador de energía sirve así como un "modelo de temperatura" para la zona de cocción: Sin la necesidad de un sensor de temperatura engorroso, esto da como resultado una primera fase de calentamiento particularmente larga cuando la zona de cocción está fría, en la que la zona de cocción permanece encendida de forma continua, ya que la bobina de calentamiento en el regulador de energía primero tiene que calentarse para funcionar. la temperatura.

Aplicaciones del interruptor de control infinito / interruptor de calor
Recocido, Fundidores, Cocción industrial, Matrices, Platos, Calefacción de confort, Hornos eléctricos, Moldeo, Placas industriales, Hornos de laboratorio.

Especificaciones técnicas del interruptor de control infinito / interruptor de calor

ENTRADA DE LÍNEA	230 V O 120 V + 20%, 15 A MÁX.
ABARCAR	5% en bajo - 100% en alto, ajustable
AISLAMIENTO	2.5kv A.C, durante 1 minuto, corriente de fuga <3.5mA
CORRIENTE DE LERAKAGE	< 210 µA
TEMPERATURA DE FUNCIONAMIENTO	0 hasta 85 ° C
LA VIDA	100.000 ciclos de conmutación en condiciones normales
LA SEGURIDAD	Cumple con los estándares VDE, IEC
EMC	Marcado CE
DIMENSIONES	Largo-40mm ancho-40mm alto-74mm aprox.
PESO	110gm aprox. Sin placa de marcación

Características del interruptor de control infinito / interruptor de calor

Simplicidad de diseño sin levas ni palancas que ajustar y sin motor que quemar
Compensación automática de fluctuaciones de voltaje de línea de hasta ± 15%
El bimetal actúa en configuraciones inferiores a HI para limitar la entrada eléctrica y reducir la temperatura
Operación mecánica bimetálica
Ajuste de la perilla 0-100% de salida
Polo doble, tiro único
(DPST) Acción instantánea
Rotura positiva
120 o 240 V (Ac) según el modelo
1.800 y 3.600 vatios
No se puede utilizar con un contactor


Instrucciones de instalación del interruptor de control infinito / interruptor de calor:

L1 y L2 representan conexiones de línea en la fuente entrante.
H1 y H2 son conexiones de carga iguales que están conectadas a la carga.
"P" es para el accesorio de luz piloto.

Par máximo de rosca de 12 pulg./lbs para montaje de tuerca.

Aplicaciones del interruptor de control infinito / interruptor de calor:
Recocido, Fundidores, Cocción industrial, Matrices, Platos, Calefacción de confort, Hornos eléctricos, Moldeo, Placas industriales, Hornos de laboratorio.


Advertencia de interruptor de control infinito / interruptor de calor:

Peligro de incendio. Estos dispositivos funcionan solo como controles de energía. Debido a que no son a prueba de fallas, se debe usar un control de seguridad de temperatura o presión aprobado para una operación segura.

Modelo	Voltios	Max. Vatios de potencia, CA
BHA-159	120	1800
BHA-259	240	3600

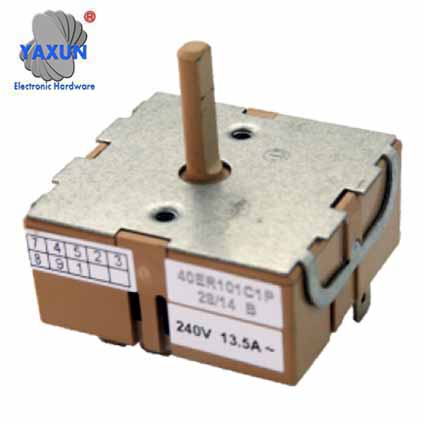

TIPO DE REGULADORES DE ENERGÍA: BHA 297

Los reguladores de energía BHA 297BHA 297 se utilizan en el aparato de cocción, que está diseñado para tener la altura de terminal más baja, en el paquete físico más pequeño y, aun así, proporciona un control con todas las funciones. Esto beneficia al cliente al proporcionar flexibilidad de diseño y ahorro de material.
Un regulador de energía no es un termostato, no puede medir la temperatura, también se le llama Infinites y simmerstats.

Características de los reguladores de energía:
Altura de terminal más baja, tamaño de huella más pequeño, sin soldaduras, sin remaches, sin pegar
Con los reguladores de energía BHA 297 es posible cambiar a continuación según sus requisitos:
El método de montaje, la longitud del eje y el perfil de salida, agregan cuchillas adicionales.

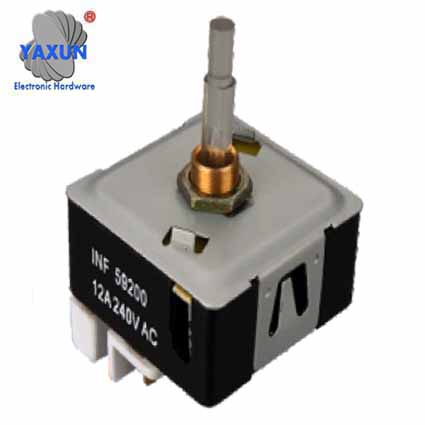

SIMMERSTATS

Simmerstats es un dispositivo de control eléctrico que enciende y apaga un elemento calefactor en un ciclo fijo.
Aplicación de Simmerstats: El control de reguladores de energía se aplica con ahorro y conveniencia a una gama extremadamente amplia de aparatos de calentamiento de procesos que reemplazan una resistencia o potenciómetro.
En aparatos donde es inconveniente o imposible instalar cualquier tipo de termostato, p. Ej. placas calientes, boquillas de moldeo por inyección, patrones de moldeo, etc.
Para hornos pequeños de alta temperatura y hornos donde los costos de control de temperatura serían excesivos.
Para cualquier proceso de calentamiento en el que la temperatura sea una función únicamente de la entrada de energía.
Controlar la tasa de cambio de temperatura en un horno con el fin de reducir el diferencial o la dispersión de temperatura permitida por los controladores de temperatura convencionales.
Para controlar la entrada a un horno con el fin de obtener un calentamiento rápido sin sobrecalentamiento indebido a la temperatura de funcionamiento.
Para controlar la salida promedio de un motor que impulsa, por ejemplo, un transportador o una bomba donde no hay objeción a que el motor se encienda y detenga periódicamente, p. Ej. una bomba que llena un tanque, un motor que acciona un alimentador automático o una correa que atraviesa un horno.
