La función del interruptor regulador de energía

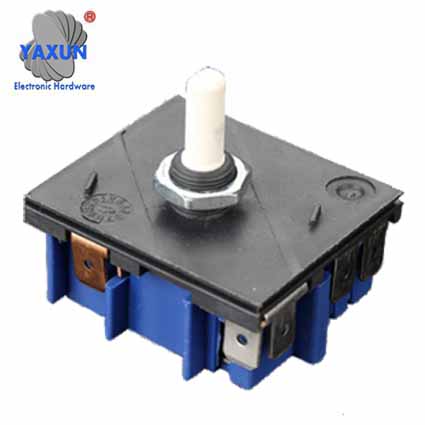

¿Qué es el interruptor de regulación de energía （Simmerstats）?
interruptor de regulación de energía （Simmerstats） - también conocido como regulador de energía o interruptor infinito - son responsables de encender y apagar los elementos calefactores en placas de cocción, parrillas y varios otros aparatos de cocción. Durante el período de cocción, el fuego lento le dice al elemento calefactor que se encienda y se apague a intervalos regulares. La duración de esos intervalos la determina usted, el usuario: simplemente gire la perilla de control que está conectada al simmerstat para determinar cuánto tiempo desea que dure cada período de encendido y cada período de apagado (y, por lo tanto, cuánta energía desea que dure la calefacción). elemento a utilizar).
En comparación con una resistencia variable, el interruptor de los reguladores de energía es en general más barato, mucho menos voluminoso y aplicable a cualquier carga hasta su capacidad nominal. Además, el control se efectúa sin la pérdida de energía asociada con el control de la resistencia, es variable continuamente desde sin carga hasta carga completa y es sustancialmente independiente de las fluctuaciones de la tensión de red hasta aproximadamente un 20%.
Es un soporte de tiras bimetálicas que lleva un seguidor de leva cuya función es compensar las variaciones de temperatura ambiente.
Es una tira bimetálica que lleva un calentador devanado.
Es un interruptor de acción rápida que opera el contacto
Es un filo sobre el que puede pivotar el conjunto bimetálico.
Es un medio de ajuste
Normalmente, el contacto D está cerrado para que la corriente fluya a través del devanado del calentador en el bimetal y a través de la carga. El bimetal calienta y, al doblar, abre el interruptor C, interrumpiendo la corriente tanto al devanado del calentador como a la carga.
A continuación, el bimetal se enfría y se repite el ciclo. La relación entre el tiempo durante el cual se hacen los contactos y el tiempo total del ciclo determina la entrada promedio.
Esta relación está controlada por la leva de ajuste F. Claramente, si la leva está configurada para que los contactos permanezcan cerrados con la máxima deflexión del bimetal, la energía estará encendida permanentemente; si se gira la leva hasta que el contacto D se abre con el bimetálico frío, la energía se apagará permanentemente. Entre estos dos límites, la entrada es continuamente ajustable.
Dado que se aplica el mismo voltaje a los reguladores de energía que se aplica a la carga, cualquier variación afectará a los dos de manera similar, de modo que la entrada promedio es independiente del voltaje aplicado en un amplio rango.
Ciclo de trabajo largo e intervalos cortos entre calentamiento = mayor rendimiento promedio, p. Ej. para calentar
Ciclo de trabajo corto y largos intervalos entre calentamiento = menor rendimiento promedio, p. Ej. para hervir a fuego lento
La salida de la carga se puede configurar entre el 6% y el 85% de la salida nominal. Seleccione el ajuste más alto para la clasificación nominal completa (100%).
Control infinitamente variable de la fuente de alimentación
El interruptor de control de reguladores de energía se aplica con ahorro y conveniencia a una gama extremadamente amplia de aparatos de calentamiento de procesos que reemplazan una resistencia o potenciómetro.
En aparatos donde es inconveniente o imposible instalar cualquier tipo de termostato, p. Ej. placas calientes, boquillas de moldeo por inyección, patrones de moldeo, etc.
Para hornos pequeños de alta temperatura y hornos donde los costos de control de temperatura serían excesivos.
Para cualquier proceso de calentamiento en el que la temperatura sea una función únicamente de la entrada de energía.
Controlar la tasa de cambio de temperatura en un horno con el fin de reducir el diferencial o la dispersión de temperatura permitida por los controladores de temperatura convencionales.
Para controlar la entrada a un horno con el fin de obtener un calentamiento rápido sin sobrecalentamiento indebido a la temperatura de funcionamiento.
Para controlar la salida promedio de un motor que impulsa, por ejemplo, un transportador o una bomba donde no hay objeción a que el motor se encienda y detenga periódicamente, p. Ej. una bomba que llena un tanque, un motor que acciona un alimentador automático o una correa que atraviesa un horno.
interruptor de control infinito
El interruptor de control infinito / interruptor de calor proporciona un control infinito / interruptor de calor para cargas no inductivas de hasta 15 amperios en 120 o 240 V-CA (no se puede usar con un contactor externo). Se puede girar hacia la izquierda o hacia la derecha para ajustar el calor adecuado de 0 a 100% de potencia con un interruptor de control infinito sobre el primer 50% de la potencia total. Energizado continuamente en la posición HI, en otras configuraciones entrega el nivel de entrada seleccionado bajo el control de un simple temporizador bimetálico. Solo se necesitan 3 orificios de montaje para instalar el INTERRUPTOR DE CALOR / CONTROL INFINITO en la caja o panel suministrado por el cliente. Está diseñado para usarse a temperaturas ambiente de hasta 85 ° C.
Es posible obtener un rango de entradas al elemento y / o carga desde aproximadamente 5% en baja hasta 100% en alta, e infinitos ajustes en el medio.
interruptor de regulación de energía （Simmerstats） - también conocido como regulador de energía o interruptor infinito - son responsables de encender y apagar los elementos calefactores en placas de cocción, parrillas y varios otros aparatos de cocción. Durante el período de cocción, el fuego lento le dice al elemento calefactor que se encienda y se apague a intervalos regulares. La duración de esos intervalos la determina usted, el usuario: simplemente gire la perilla de control que está conectada al simmerstat para determinar cuánto tiempo desea que dure cada período de encendido y cada período de apagado (y, por lo tanto, cuánta energía desea que dure la calefacción). elemento a utilizar).

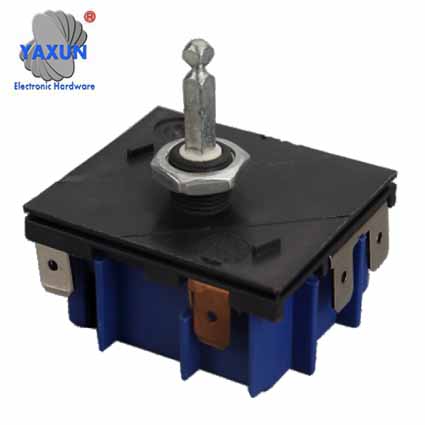

Interruptor de REGULADORES DE ENERGÍA
El interruptor de los reguladores de energía de Yaxun efectúa su control al encender y apagar periódicamente la energía, la relación entre el tiempo de encendido y el tiempo total determina la entrada de energía promedio.En comparación con una resistencia variable, el interruptor de los reguladores de energía es en general más barato, mucho menos voluminoso y aplicable a cualquier carga hasta su capacidad nominal. Además, el control se efectúa sin la pérdida de energía asociada con el control de la resistencia, es variable continuamente desde sin carga hasta carga completa y es sustancialmente independiente de las fluctuaciones de la tensión de red hasta aproximadamente un 20%.
Descripción funcional del interruptor de reguladores de energía (simmerstat)
El interruptor de los reguladores de energía (simmerstat) consiste principalmente en un bimetal calentado y un interruptor de acción rápida (contacto de resorte). La Fig. 1 a continuación aclarará el modo de funcionamiento.Es un soporte de tiras bimetálicas que lleva un seguidor de leva cuya función es compensar las variaciones de temperatura ambiente.
Es una tira bimetálica que lleva un calentador devanado.
Es un interruptor de acción rápida que opera el contacto
Es un filo sobre el que puede pivotar el conjunto bimetálico.
Es un medio de ajuste
Normalmente, el contacto D está cerrado para que la corriente fluya a través del devanado del calentador en el bimetal y a través de la carga. El bimetal calienta y, al doblar, abre el interruptor C, interrumpiendo la corriente tanto al devanado del calentador como a la carga.
A continuación, el bimetal se enfría y se repite el ciclo. La relación entre el tiempo durante el cual se hacen los contactos y el tiempo total del ciclo determina la entrada promedio.
Esta relación está controlada por la leva de ajuste F. Claramente, si la leva está configurada para que los contactos permanezcan cerrados con la máxima deflexión del bimetal, la energía estará encendida permanentemente; si se gira la leva hasta que el contacto D se abre con el bimetálico frío, la energía se apagará permanentemente. Entre estos dos límites, la entrada es continuamente ajustable.
Dado que se aplica el mismo voltaje a los reguladores de energía que se aplica a la carga, cualquier variación afectará a los dos de manera similar, de modo que la entrada promedio es independiente del voltaje aplicado en un amplio rango.
Especificaciones técnicas de reguladores de energía
| ENTRADA DE LÍNEA | 230V + 20%, monofásico, 50Hz, 1kw Max, hasta 3Kw por 3 horas Max. Puede suministrar según la especificación de entrada del cliente |
| ABARCAR | 6% A 85% ajustable |
| LA TEMPERATURA | Puede ajustar la temperatura hasta 300 grados centígrados mediante la configuración del dial |
| AISLAMIENTO | 2.5kv A.C, durante 1 minuto, corriente de fuga <3.5mA |
| CORRIENTE DE LERAKAGE | menos de 210 micro Amp. Según IS 302 |
| TEMPERATURA DE FUNCIONAMIENTO | 0 a 50 grados centígrados |
| LA VIDA | 100.000 ciclos de conmutación en condiciones normales |
| LA SEGURIDAD | Cumple con los estándares VDE, IEC |
| EMC | Marcado CE |
| DIMENSIONES | Longitud - 50 mm de ancho - 41 mm de altura - 74 mm aprox. |
| PESO | 110 g aprox. sin placa de marcación |

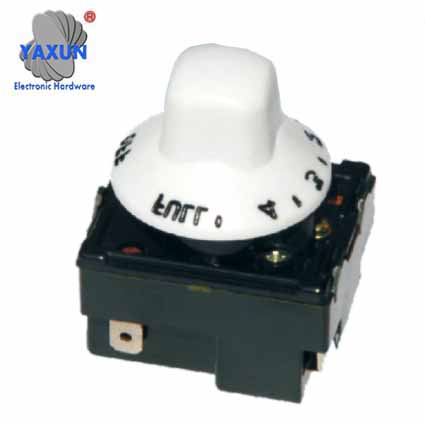

Características del interruptor de reguladores de energía
Ciclo de trabajo largo e intervalos cortos entre calentamiento = mayor rendimiento promedio, p. Ej. para calentar
Ciclo de trabajo corto y largos intervalos entre calentamiento = menor rendimiento promedio, p. Ej. para hervir a fuego lento
La salida de la carga se puede configurar entre el 6% y el 85% de la salida nominal. Seleccione el ajuste más alto para la clasificación nominal completa (100%).
Control infinitamente variable de la fuente de alimentación
Diagrama de cableado eléctrico del interruptor de reguladores de energía

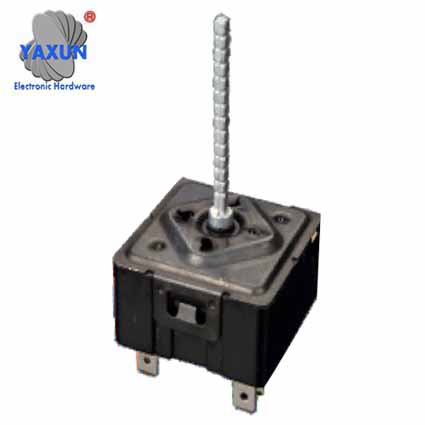

Aplicación del interruptor de reguladores de energíaEl interruptor de control de reguladores de energía se aplica con ahorro y conveniencia a una gama extremadamente amplia de aparatos de calentamiento de procesos que reemplazan una resistencia o potenciómetro.
En aparatos donde es inconveniente o imposible instalar cualquier tipo de termostato, p. Ej. placas calientes, boquillas de moldeo por inyección, patrones de moldeo, etc.
Para hornos pequeños de alta temperatura y hornos donde los costos de control de temperatura serían excesivos.
Para cualquier proceso de calentamiento en el que la temperatura sea una función únicamente de la entrada de energía.
Controlar la tasa de cambio de temperatura en un horno con el fin de reducir el diferencial o la dispersión de temperatura permitida por los controladores de temperatura convencionales.
Para controlar la entrada a un horno con el fin de obtener un calentamiento rápido sin sobrecalentamiento indebido a la temperatura de funcionamiento.
Para controlar la salida promedio de un motor que impulsa, por ejemplo, un transportador o una bomba donde no hay objeción a que el motor se encienda y detenga periódicamente, p. Ej. una bomba que llena un tanque, un motor que acciona un alimentador automático o una correa que atraviesa un horno.

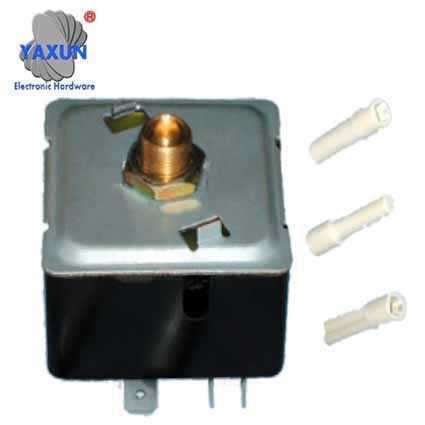

INTERRUPTOR DE CONTROL INFINITO / INTERRUPTOR DE CALOR
interruptor de control infinito
El interruptor de control infinito / interruptor de calor proporciona un control infinito / interruptor de calor para cargas no inductivas de hasta 15 amperios en 120 o 240 V-CA (no se puede usar con un contactor externo). Se puede girar hacia la izquierda o hacia la derecha para ajustar el calor adecuado de 0 a 100% de potencia con un interruptor de control infinito sobre el primer 50% de la potencia total. Energizado continuamente en la posición HI, en otras configuraciones entrega el nivel de entrada seleccionado bajo el control de un simple temporizador bimetálico. Solo se necesitan 3 orificios de montaje para instalar el INTERRUPTOR DE CALOR / CONTROL INFINITO en la caja o panel suministrado por el cliente. Está diseñado para usarse a temperaturas ambiente de hasta 85 ° C.
Descripción funcional del interruptor de control infinito / interruptor de calor:
El modelo INF gira en sentido horario o antihorario. Se proporciona una desconexión de doble línea cuando el control está en la posición "Off". El imán permanente proporciona una acción rápida de los contactos. Las marcas y roturas limpias garantizan una larga vida útil de los contactos de plata fina. El control del interruptor tiene compensación ambiental. Está diseñado para funcionar donde la temperatura ambiente no supere los 85 ° C. El control contiene un bimetal, que regula los ciclos de funcionamiento. Este bimetal tiene un alambre de resistencia envuelto alrededor de él, que está conectado en paralelo con la unidad de calentamiento que se controla y cicla al unísono con el elemento de calentamiento. Cuando el interruptor se gira a la posición "ON", el seguidor se mueve y permite que los contactos se cierren. Esto completa un circuito a través de una unidad de calentamiento que se controla, y también al cable de resistencia enrollado alrededor del bimetal. En este momento, la armadura de acero está bajo la influencia de la atracción magnética del imán. A medida que el cable de resistencia calienta el bimetal, el bimetal se flexiona y se acumulan fuerzas en él. Cuando la fuerza acumulada es igual a la atracción magnética del imán, los contactos se abren con un chasquido y la armadura de acero se aleja del campo magnético. Esto abre los contactos, que cortarán la alimentación de la unidad de calefacción que se está controlando y también desconectarán la alimentación del cable de resistencia bimetálica. A medida que el bimetal se enfría, se flexionará en la dirección opuesta y los contactos comenzarán a acercarse. En cierto punto, el tirón magnético se cerrará con una acción rápida. Esto permitirá que la corriente fluya a través de la unidad una vez más cuando el circuito esté completo. Se emplea un segundo bimetal como compensador de temperatura ambiente para neutralizar el efecto de las temperaturas circundantes sobre el bimetal de control. Estos controles están diseñados para funcionar en lugares donde la temperatura ambiente máxima no supera aproximadamente los 85 ° C. El interruptor de control infinito puede controlar cualquier carga resistiva de hasta 15 amperios.Es posible obtener un rango de entradas al elemento y / o carga desde aproximadamente 5% en baja hasta 100% en alta, e infinitos ajustes en el medio.
