Prinzip, Verfahren und Gegenstand des Schutzes vor Motor Phasenausfall
Prinzip des Phasen Bruchsicherung
Der Phasen Unterbrechungsschutz ist eine Art Schutzmethode, die auf dem Verschwinden des Stroms im einphasigen Leiter eines Mehrphasenstrom Kreises beruht, um die geschützten Geräte zu trennen. oder beruht auf einphasigem oder mehrphasigem Spannungsverlust des Mehrphasensystems, um zu verhindern, dass die Stromversorgung an das geschützte Gerät angelegt wird.

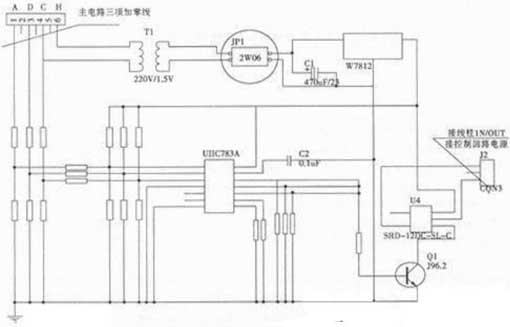

Die Schaltung der Motorphasenausfallschutzvorrichtung hat sechs externe Klemmen. Wobei N die neutrale Leitung ist, die an die Stromversorgung angeschlossen ist. A, B, C sind mit der A-Phase B-Phase und der C-Phase entsprechend der Hauptschaltung verbunden, und die beiden Anschlüsse von IN und OUT sind in Reihe mit der Regelkreisversorgung geschaltet. Das Innere jedes externen Terminals ist ein inhärenter Teil und muss eins zu eins sein. Gleichzeitig sollte der Abstand zwischen Säule und Säule so groß wie möglich sein, um Kurzschlüsse zwischen den parallelen Anschlüssen zu vermeiden. Daher müssen diese intrinsischen Komponenten sorgfältig verbunden werden, und es ist möglich, die Schutzvorrichtung auszubrennen, wenn die Verbindung falsch ist.
Methode und Zweck des Schutzes vor Phasenausfall
Die Methoden zum Schutz vor Motorphasenausfällen sind: Es verwendet ein Spannungsrelais, einen Spannungsbruchschutz, ein Thermorelais mit Phasenunterbrechungsschutz, ein Phasenunterbrechung Schutzrelais für den Phasenunterbrechungsbetrieb und ein Unterstromrelais.
Zweck: Beim Betrieb eines Drehstrommotors, solange eine der folgenden Bedingungen eintritt. Ein einphasiger Kontakt, der durch Kontaktbrennen, Installation und Wartung sowie aus anderen Gründen verursacht wird, führt beispielsweise zu einer einphasigen Unterbrechung oder einer einphasigen Sicherung der dreiphasigen Stromversorgung, wodurch der dreiphasige Motor außer Phase gerät. Wenn sich herausstellt, dass es zu früh ist, führt dies auch zum Verbrennen des Motors und zur Beschädigung der Ausrüstung, wodurch die kontinuierliche Produktion beeinträchtigt und bestimmte Verluste verursacht werden. Um den sicheren Betrieb des Motors zu gewährleisten, sind die allgemein wichtigen Motoren mit verschiedenen Phasenausfallschutzvorrichtungen ausgestattet, um ein Verbrennen des Motors bei Phasenverlust zu verhindern und unnötige Verluste zu minimieren.

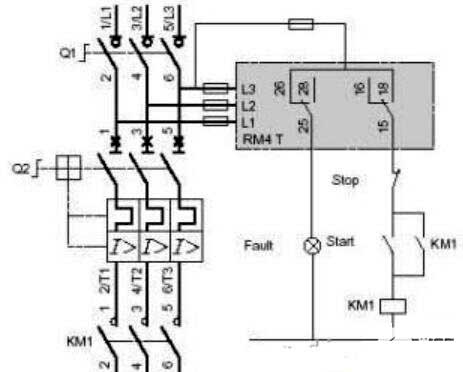

Grafik-Anschlussschema für Phase-Bruchschutz
Für die Verkabelung des Phasenfolge-Schutzes ist kein weiteres Zubehör erforderlich, und die oberen drei Anschlusspunkte sind mit der stromführenden Leitung des dreiphasigen Netzteils verbunden. Das untere Ende hat nur Kontaktsteuerung, keine interne Stromversorgung und erfordert eine externe Stromversorgung. Die Kontakte des Phasenfolge-Schutzes werden normalerweise zur Steuerung des Einzugs des Zwischenrelais verwendet, und der Kontakt des Zwischenrelais steuert das Hauptleistungsschütz. Die Phasenfolge ist falsch oder läuft aus, die Kontakte des Phasenfolge-Schutzes wirken, die Zwischenrelais-Spule wirkt und der Regelkreis des Hauptleistungsschützes wird getrennt. Trennen Sie das gesamte Gerät von der Stromversorgung.

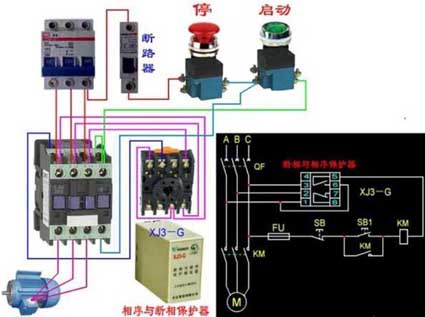

Dreiphasen-Phasenausfall- und Phasenfolge-Schutzrelais werden typischerweise mit Motorsteuerkreisen unter Bezugnahme auf die Zeichnungen verwendet:
1. Verwendung von Phasenunterbrechungs- und Phasensequenz Schutzrelais: Der Phasenunterbrechungsschutz dient zum Schutz des Motors, und der Phasensequenzschutz dient zum Ändern der Phasenfolge durch Ändern der Position zwischen den Phasenleitungen.
2. Der Phasenunterbrechung Schutz wird auch als Motorphasen Unterbrechungsschutz oder Stromquelle Phasenschutz bezeichnet. Wenn im dreiphasigen Motorstromkreis keine Einwegleistung vorhanden ist, wird das Drehmoment des Motors kleiner, die Rotordrehzahl nimmt ab, wodurch die beiden anderen Ströme zunehmen und die Motorwicklung verbrennen. Das Prinzip besteht darin, die dreiphasige Elektrizität auf verschiedene Weise zu überwachen. Wenn ein offener Stromkreis vorliegt, wird die Stromversorgung automatisch unterbrochen, um ein Verbrennen der Wicklung zu vermeiden. Aufgrund der rasanten Entwicklung von Wissenschaft und Technologie wird die Art des
Phasenausfallschutzes durch Überwachen der Spannung jedes Kanals und Überwachen des Stroms jedes Kanals zur Steuerung gesteuert.
3. Das Phasenfolge-Schutzrelais ist ein intelligentes Leistungsschutzgerät. Mithilfe eines Mikrocontrollers und einer digitalen Verarbeitungstechnologie werden Spannungsanzeige, Überspannungs- und Unterspannungsschutz, Phasenverlustschutz und Phasenfolgeschutz integriert. Die Flüssigkristallanzeige zeichnet sich durch einfache Bedienung, geringe Größe und hohe Zuverlässigkeit aus. Es kann in verschiedenen Phasenfolge-Schutzrelais-Systemen weit verbreitet eingesetzt werden, um herkömmliche Phasenfolge-Relais sowie Überspannungs- und Unterspannungsschutz Geräte zu ersetzen.
Der Phasen Unterbrechungsschutz ist eine Art Schutzmethode, die auf dem Verschwinden des Stroms im einphasigen Leiter eines Mehrphasenstrom Kreises beruht, um die geschützten Geräte zu trennen. oder beruht auf einphasigem oder mehrphasigem Spannungsverlust des Mehrphasensystems, um zu verhindern, dass die Stromversorgung an das geschützte Gerät angelegt wird.
Die Schaltung der Motorphasenausfallschutzvorrichtung hat sechs externe Klemmen. Wobei N die neutrale Leitung ist, die an die Stromversorgung angeschlossen ist. A, B, C sind mit der A-Phase B-Phase und der C-Phase entsprechend der Hauptschaltung verbunden, und die beiden Anschlüsse von IN und OUT sind in Reihe mit der Regelkreisversorgung geschaltet. Das Innere jedes externen Terminals ist ein inhärenter Teil und muss eins zu eins sein. Gleichzeitig sollte der Abstand zwischen Säule und Säule so groß wie möglich sein, um Kurzschlüsse zwischen den parallelen Anschlüssen zu vermeiden. Daher müssen diese intrinsischen Komponenten sorgfältig verbunden werden, und es ist möglich, die Schutzvorrichtung auszubrennen, wenn die Verbindung falsch ist.
Methode und Zweck des Schutzes vor Phasenausfall
Die Methoden zum Schutz vor Motorphasenausfällen sind: Es verwendet ein Spannungsrelais, einen Spannungsbruchschutz, ein Thermorelais mit Phasenunterbrechungsschutz, ein Phasenunterbrechung Schutzrelais für den Phasenunterbrechungsbetrieb und ein Unterstromrelais.
Zweck: Beim Betrieb eines Drehstrommotors, solange eine der folgenden Bedingungen eintritt. Ein einphasiger Kontakt, der durch Kontaktbrennen, Installation und Wartung sowie aus anderen Gründen verursacht wird, führt beispielsweise zu einer einphasigen Unterbrechung oder einer einphasigen Sicherung der dreiphasigen Stromversorgung, wodurch der dreiphasige Motor außer Phase gerät. Wenn sich herausstellt, dass es zu früh ist, führt dies auch zum Verbrennen des Motors und zur Beschädigung der Ausrüstung, wodurch die kontinuierliche Produktion beeinträchtigt und bestimmte Verluste verursacht werden. Um den sicheren Betrieb des Motors zu gewährleisten, sind die allgemein wichtigen Motoren mit verschiedenen Phasenausfallschutzvorrichtungen ausgestattet, um ein Verbrennen des Motors bei Phasenverlust zu verhindern und unnötige Verluste zu minimieren.
Grafik-Anschlussschema für Phase-Bruchschutz
Für die Verkabelung des Phasenfolge-Schutzes ist kein weiteres Zubehör erforderlich, und die oberen drei Anschlusspunkte sind mit der stromführenden Leitung des dreiphasigen Netzteils verbunden. Das untere Ende hat nur Kontaktsteuerung, keine interne Stromversorgung und erfordert eine externe Stromversorgung. Die Kontakte des Phasenfolge-Schutzes werden normalerweise zur Steuerung des Einzugs des Zwischenrelais verwendet, und der Kontakt des Zwischenrelais steuert das Hauptleistungsschütz. Die Phasenfolge ist falsch oder läuft aus, die Kontakte des Phasenfolge-Schutzes wirken, die Zwischenrelais-Spule wirkt und der Regelkreis des Hauptleistungsschützes wird getrennt. Trennen Sie das gesamte Gerät von der Stromversorgung.
Dreiphasen-Phasenausfall- und Phasenfolge-Schutzrelais werden typischerweise mit Motorsteuerkreisen unter Bezugnahme auf die Zeichnungen verwendet:
1. Verwendung von Phasenunterbrechungs- und Phasensequenz Schutzrelais: Der Phasenunterbrechungsschutz dient zum Schutz des Motors, und der Phasensequenzschutz dient zum Ändern der Phasenfolge durch Ändern der Position zwischen den Phasenleitungen.
2. Der Phasenunterbrechung Schutz wird auch als Motorphasen Unterbrechungsschutz oder Stromquelle Phasenschutz bezeichnet. Wenn im dreiphasigen Motorstromkreis keine Einwegleistung vorhanden ist, wird das Drehmoment des Motors kleiner, die Rotordrehzahl nimmt ab, wodurch die beiden anderen Ströme zunehmen und die Motorwicklung verbrennen. Das Prinzip besteht darin, die dreiphasige Elektrizität auf verschiedene Weise zu überwachen. Wenn ein offener Stromkreis vorliegt, wird die Stromversorgung automatisch unterbrochen, um ein Verbrennen der Wicklung zu vermeiden. Aufgrund der rasanten Entwicklung von Wissenschaft und Technologie wird die Art des
Phasenausfallschutzes durch Überwachen der Spannung jedes Kanals und Überwachen des Stroms jedes Kanals zur Steuerung gesteuert.
3. Das Phasenfolge-Schutzrelais ist ein intelligentes Leistungsschutzgerät. Mithilfe eines Mikrocontrollers und einer digitalen Verarbeitungstechnologie werden Spannungsanzeige, Überspannungs- und Unterspannungsschutz, Phasenverlustschutz und Phasenfolgeschutz integriert. Die Flüssigkristallanzeige zeichnet sich durch einfache Bedienung, geringe Größe und hohe Zuverlässigkeit aus. Es kann in verschiedenen Phasenfolge-Schutzrelais-Systemen weit verbreitet eingesetzt werden, um herkömmliche Phasenfolge-Relais sowie Überspannungs- und Unterspannungsschutz Geräte zu ersetzen.
