Principio de funcionamiento del interruptor de control de temperatura

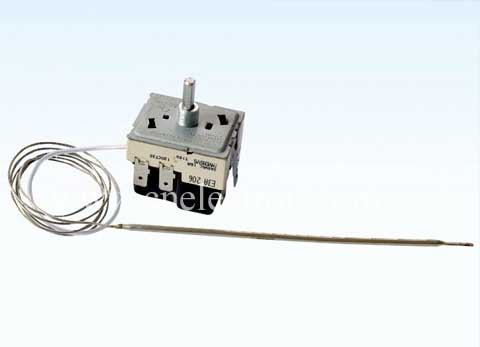

El interruptor de control de temperatura del tipo de presión de vapor funciona
La acción del fuelle actúa en la primavera. La fuerza del resorte del resorte es controlada por la perilla en el panel de control. El capilar se coloca en la entrada de aire del aire acondicionado para absorber la temperatura del aire de retorno interior. Cuando la temperatura ambiente sube a la temperatura establecida, el gas del agente sensor de temperatura en el tubo capilar y el fuelle se expande, haciendo que el fuelle se alargue y cierre el contacto del interruptor contra la fuerza del resorte. En este momento, el compresor está funcionando, el sistema se enfría, y cuando la temperatura ambiente cae a la temperatura establecida, el gas inductor de temperatura se contrae, el fuelle se contrae junto con el resorte, y el interruptor se coloca en la posición de apagado para corte el circuito del motor del compresor. Esto se repite para lograr el propósito de controlar la temperatura de la habitación.

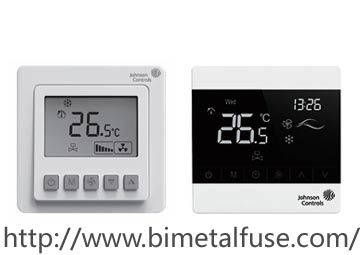

El controlador electrónico de temperatura funciona
El controlador electrónico de temperatura (tipo resistivo) se mide por el método de detección de temperatura de la resistencia. En general, el alambre de oro blanco, el alambre de cobre, el alambre de tungsteno y el semiconductor (termistor, etc.) se usan como resistencias de medición de temperatura, y estas resistencias tienen sus propias ventajas. Los sensores para aires acondicionados domésticos son principalmente de tipo termistor.
El termostato del termistor se basa en el principio del puente Wheatstone (izquierda) es el puente Wheatstone. Conecte la fuente de alimentación E a ambos extremos del BD. De acuerdo con la ley de Kirchhoff, cuando la resistencia del puente R1 × R4 = R2 × R3, los potenciales de los dos puntos A y C son iguales. No fluye corriente entre los terminales de salida A y C. La magnitud de la resistencia R1 del termistor aumenta o disminuye con la temperatura ambiente.
El cambio se cambia, el equilibrio se destruye y hay una corriente de salida entre los AC. Por lo tanto, cuando se construye el termostato, el rango de ajuste de temperatura y la temperatura de funcionamiento se pueden cambiar fácilmente seleccionando un termistor apropiado.

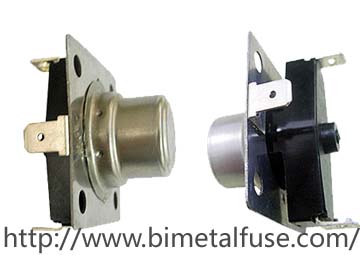

El termostato de expansión de metal funciona:
Según el principio de expansión térmica y contracción de objetos. La expansión y contracción térmica son elementos comunes de los objetos, pero diferentes objetos tienen diferentes grados de expansión y contracción térmica. Los dos lados de la doble pieza de oro son conductores de diferentes materiales. A diferentes temperaturas, la pieza de oro doble se dobla debido al diferente grado de expansión y contracción, y se toca el contacto o interruptor establecido, de modo que el circuito establecido (protección) comienza a funcionar.
Nota: La serie KSD301 es un cuerpo de plástico a presión que se restablece automáticamente.
La serie KSD302 es un cuerpo a presión de cerámica que se restablece automáticamente.
La serie KSD303 es de tipo a presión, con plástico como cuerpo principal y reinicio manual.
La serie KSD304 es un reinicio automático de doble contacto de 16 A, a base de plástico y de ajuste a presión.
La serie KSD305 es a presión, a base de plástico, contactos duales de 16 A, reinicio automático.
