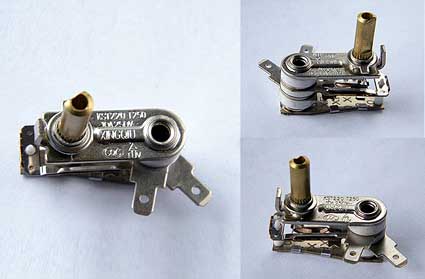

Principio de funcionamiento del interruptor de control de temperatura para plancha eléctrica y olla arrocera
Tomando como ejemplo el circuito de aplicación del interruptor de control de temperatura bimetálico en planchas eléctricas y ollas arroceras, se introduce el principio de funcionamiento del sensor de temperatura bimetálico.

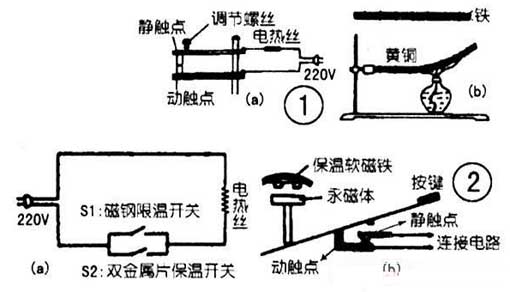

Planchar la ropa con una plancha eléctrica estropeará la ropa si la temperatura es demasiado alta. Y para diferentes prendas, la temperatura de planchado es diferente, por lo que se necesita el dispositivo de ajuste de temperatura. La figura 1 es un diagrama esquemático del principio de regulación de temperatura de una plancha eléctrica.
Dentro de la olla arrocera, hay un interruptor de límite de temperatura de acero magnético S1 y un interruptor de preservación de calor bimetálico S2. Cuando comienza la cocción, presione el interruptor S1, el circuito se enciende y el cable calefactor se energiza para cocinar. Cuando hay agua en la olla, la temperatura de la olla arrocera no excederá los 100 ° C; Después de cocinar el arroz, el agua se secará y la temperatura de la olla arrocera superará los 100 ° C. Cuando la temperatura aumenta a 103 ° C, el interruptor de límite de temperatura S1 se desconectará automáticamente y el circuito se apagará para lograr el propósito del control automático de temperatura. En este momento, la temperatura es alta y S2 está en estado apagado. Cuando la temperatura cae a 60 ° C, se enciende S2; cuando se calienta a 80 ° C, S2 se apaga nuevamente. La continua apertura y cierre de S2 mantiene la temperatura en la olla entre 60 y 80 C.
¿Por qué el interruptor de límite de temperatura de acero magnético se desconecta automáticamente a 103 ° C?
Puede entenderse haciendo referencia al diagrama de trabajo del componente de límite de temperatura del acero magnético que se muestra en la Fig. 2 (b). Cuando se presiona el botón, el contacto móvil entra en contacto con el contacto estacionario y se energiza. Al mismo tiempo, el imán permanente está en contacto con el imán blando sensible a la temperatura, y el imán blando se magnetiza para atraer el imán permanente. En este momento, la mano no necesita presionar el botón y el circuito aún está encendido. El imán blando sensible a la temperatura tiene una propiedad única. Cuando la temperatura alcanza 103 ° C, las propiedades magnéticas desaparecen y el imán permanente no puede ser atraído. Por lo tanto, cuando la temperatura inferior alcanza 103 ° C, el imán permanente cae debido a la gravedad, y el contacto móvil deja el contacto estático para desconectar la fuente de alimentación, logrando así protección.
Planchar la ropa con una plancha eléctrica estropeará la ropa si la temperatura es demasiado alta. Y para diferentes prendas, la temperatura de planchado es diferente, por lo que se necesita el dispositivo de ajuste de temperatura. La figura 1 es un diagrama esquemático del principio de regulación de temperatura de una plancha eléctrica.
Los componentes principales del circuito regulador de temperatura de la plancha eléctrica son láminas bimetálicas. Cuando la plancha eléctrica funciona, se contactan los contactos dinámicos y estáticos, y los componentes de calefacción eléctrica se electrifican y calientan. Cuando la temperatura alcanza la temperatura seleccionada, la lámina bimetálica se calienta y se dobla para hacer que el contacto móvil abandone el contacto estático y corte la energía automáticamente. Cuando la temperatura es inferior a la temperatura seleccionada, la lámina bimetálica se restaura y los dos contactos se cierran. Cuando se vuelve a encender el circuito, la temperatura vuelve a subir después de encender la alimentación y luego se desconecta nuevamente cuando se alcanza la temperatura seleccionada. Si el circuito se enciende repetidamente, la temperatura de la plancha se puede mantener dentro de un cierto rango. Al ajustar la temperatura seleccionada del tornillo, cuanto más bajo es el tornillo, más bajo es el contacto estático, mayor es la temperatura seleccionada.
¿Por qué los bimetales se doblan cuando se calientan?
Esto se debe a que son dos piezas de metal diferentes que están firmemente remachadas. Si está a temperatura ambiente, es recto. Luego, cuando se calienta por el aumento de la temperatura, el bimetal se dobla gradualmente hacia el lado con menos expansión térmica debido a la diferencia en el grado de expansión térmica de los dos metales, como se muestra en la figura 1 (b). A medida que disminuye la temperatura, gradualmente vuelve a su estado original.
Termostato de olla arrocera
La olla arrocera es una olla de uso común. Puede cocinar arroz en arroz y mantenerlo caliente. Todo el proceso es automatizado y fácil de usar. El diagrama del circuito de control de temperatura de la olla arrocera se muestra en la Figura 2.
Esto se debe a que son dos piezas de metal diferentes que están firmemente remachadas. Si está a temperatura ambiente, es recto. Luego, cuando se calienta por el aumento de la temperatura, el bimetal se dobla gradualmente hacia el lado con menos expansión térmica debido a la diferencia en el grado de expansión térmica de los dos metales, como se muestra en la figura 1 (b). A medida que disminuye la temperatura, gradualmente vuelve a su estado original.
Termostato de olla arrocera
La olla arrocera es una olla de uso común. Puede cocinar arroz en arroz y mantenerlo caliente. Todo el proceso es automatizado y fácil de usar. El diagrama del circuito de control de temperatura de la olla arrocera se muestra en la Figura 2.
Dentro de la olla arrocera, hay un interruptor de límite de temperatura de acero magnético S1 y un interruptor de preservación de calor bimetálico S2. Cuando comienza la cocción, presione el interruptor S1, el circuito se enciende y el cable calefactor se energiza para cocinar. Cuando hay agua en la olla, la temperatura de la olla arrocera no excederá los 100 ° C; Después de cocinar el arroz, el agua se secará y la temperatura de la olla arrocera superará los 100 ° C. Cuando la temperatura aumenta a 103 ° C, el interruptor de límite de temperatura S1 se desconectará automáticamente y el circuito se apagará para lograr el propósito del control automático de temperatura. En este momento, la temperatura es alta y S2 está en estado apagado. Cuando la temperatura cae a 60 ° C, se enciende S2; cuando se calienta a 80 ° C, S2 se apaga nuevamente. La continua apertura y cierre de S2 mantiene la temperatura en la olla entre 60 y 80 C.
¿Por qué el interruptor de límite de temperatura de acero magnético se desconecta automáticamente a 103 ° C?
Puede entenderse haciendo referencia al diagrama de trabajo del componente de límite de temperatura del acero magnético que se muestra en la Fig. 2 (b). Cuando se presiona el botón, el contacto móvil entra en contacto con el contacto estacionario y se energiza. Al mismo tiempo, el imán permanente está en contacto con el imán blando sensible a la temperatura, y el imán blando se magnetiza para atraer el imán permanente. En este momento, la mano no necesita presionar el botón y el circuito aún está encendido. El imán blando sensible a la temperatura tiene una propiedad única. Cuando la temperatura alcanza 103 ° C, las propiedades magnéticas desaparecen y el imán permanente no puede ser atraído. Por lo tanto, cuando la temperatura inferior alcanza 103 ° C, el imán permanente cae debido a la gravedad, y el contacto móvil deja el contacto estático para desconectar la fuente de alimentación, logrando así protección.
