NTC-Thermistor Parameter - B Wert Beschreibung & Berechnungsmethode
Die Hauptparameter des Thermistors: Widerstand und B-Wert, Ist die Auswahl des Benutzerprodukts eine wichtige Überlegung? Die Parameter des elektronischen Analysethermistors von Yaxun lauten wie folgt:
Der B-Wert ist der Wärmekoeffizient des Thermistors mit negativem Temperaturkoeffizienten. Es ist definiert als die Differenz zwischen den natürlichen Logarithmen der Null Leistung Widerstandswerte bei zwei Temperaturen und dem Verhältnis der beiden Temperature Reziprok Werte.
Das heißt, der Thermistorchip (eine Halbleiterkeramik) bildet nach dem Hochtemperatur Sintern ein Material mit einem spezifischen spezifischen Widerstand. Es gibt nur einen B-Wert für jede Formulierung und Sintertemperatur, die sogenannte Materialkonstante.

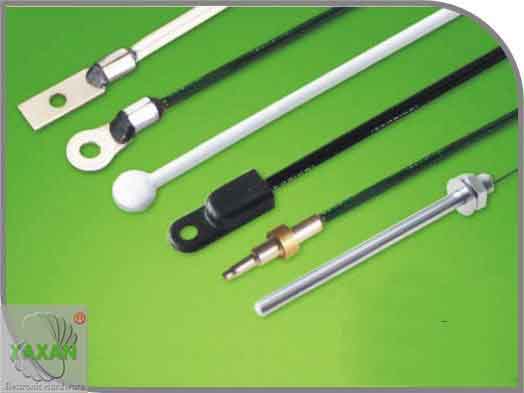

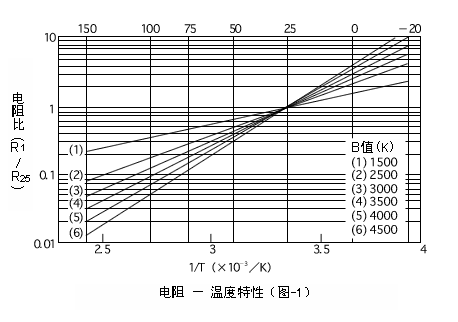

Der B-Wert kann berechnet werden, indem der Widerstand bei 25 Grad Celsius und 50 Grad Celsius (oder 85 Grad Celsius) gemessen wird. B-Wert und die Produkttemperatur Koeffizient positiven Korrelation, mit anderen Worten, desto größer ist der B-Wert, desto größer ist der Temperaturkoeffizient des Widerstands.
Der Temperaturkoeffizient bezieht sich auf die Temperatur für jede Erhöhung um 1 Grad. Die Änderungsrate des Widerstands. Der B-Wert kann mit der folgenden Formel in einen Widerstands Temperaturkoeffizienten umgewandelt werden:
Widerstand Temperaturkoeffizient = B-Wert / T ^ 2 (T ist der absolute umzurechnende Temperaturwert). Der B-Wert des NTC-Thermistors liegt im Allgemeinen zwischen 2000 K und 6000 K. Kann nicht einfach sagen, dass der B-Wert umso größer ist, je besser oder je kleiner desto besser. Abhängig davon, wo Sie ihn verwenden. Im Allgemeinen ist als Temperaturmessung, Temperaturkompensation und Unterdrückung des Stoßwiderstands mit dem Produkt unter den gleichen Bedingungen der Wert von B gut. Denn wenn sich die Temperatur ändert, ändert sich der B-Wert der größeren in seinem Widerstandswert des Produkts, das ist empfindlicher.
NTC-Thermistor B-Wertformel.
Berechnungsformel für den NTC-Thermistorwiderstand: Rt = R * EXP (B * (1 / T1-1 / T2)
Beschreibung:
In 1 ist Rt der Thermistor im T1-Temperaturwiderstand;
In 2 ist R der Nennwiderstand des Thermistors bei T2-Umgebungstemperatur;
3, B-Wert ist ein wichtiger Parameter des Thermistors;
4, EXP ist die n-te Potenz von e;
5, wobei sich T1 und T2 auf die K-Grad-Kelvin-Temperatur beziehen, K = 273,15 (absolute Temperatur) + Grad Celsius;
Oder ausgedrückt als r = R * EXP (B * (1 / t-1 / T)
Beschreibung: 1, r ist der Thermistorwiderstand bei t Temperatur;
2 ist der Thermistor bei T bei Raumtemperatur der Nennwiderstand;
3, B-Wert ist ein wichtiger Parameter des Thermistors;
4, EXP ist die n-te Potenz von e;
5, wobei sich t und T auf die K-Grad-Kelvin-Temperatur beziehen, K = 273,15 (absolute Temperatur) + Grad Celsius;
Der NTC-Widerstandswerte für zwei unterschiedliche B-Werte sind (beispielsweise 3435 und 3950):
R = 10 · EXP (3435 (1 / t-1 / 298,15))
R = 10 · EXP (3950 (1 / T - 1 / 298,15))
Unter der Annahme, dass die beiden NTC-Widerstände den gleichen Widerstand haben,
3435 (1 / t - 0,003354) = 3950 (1 / T - 0,003354)
Durch Lösen der Gleichung können zwei Arten von B-Wert-Temperaturumwandlungsrelationen erhalten werden:
NTC-Widerstandswert von 3950 B auf 3435 Temperaturwertumwandlungsalgorithmus:
T = 3950 / (3435 / t + 1,727) = 3950 t / (1,727 t + 3435)
Unter ihnen: Temperatureinheit: ℃, (25 Grad über 3950 Wert ist hoch)
NTC-Widerstandswert von 3950 B auf 3435 Temperaturwertumwandlungsalgorithmus:
T = 3435 / (3950 / T-1,727) = 3435T / (3950-1,727T)
Darunter: Temperatureinheit: ℃ (25 Grad über 3435 Wert ist niedrig
Die elektronischen Produktparameter von Yaxun lauten wie folgt:
MF5A-502F-3470 Modelle des Thermistors
Epoxidgehäuse vom Typ MF5A
502 - Der Nennwiderstand bei Raumtemperatur 25 Grad beträgt 5K
F - Die Toleranz beträgt (Genauigkeit) ± 1%
3470 - NTC-Thermistor mit einem B-Wert von 3470K
RT = 5000 * EXP (3470 * (1 / T1-1 / (273,15 + 25)), R = 5000, T2 = 273,15 + 25, B = 3470,
