Anwendung und Produktentwicklung von NTC-Thermistoren
1, NTC-Thermistor Materialzusammensetzung:
ntc ist das Akronym für den negativen Temperaturkoeffizienten, was bedeutet, dass sich der negative Temperaturkoeffizient auf den großen negativen Temperaturkoeffizienten von Halbleitermaterialien oder -komponenten bezieht. Der sogenannte ntc-Thermistor ist der Thermistor mit negativem Temperaturkoeffizienten. Es basiert auf Übergangsmetalloxide als Hauptrohstoff, der Einsatz moderner Keramiktechnologie aus. Diese Metalloxidmaterialien sind halbleitender Natur, da sie im Leitungsmodus Germanium, Silizium und anderen Halbleitermaterialien völlig ähnlich sind. Wenn die Temperatur niedrig ist, hat das Oxidmaterial eine kleine Anzahl von Ladungsträgern (Elektronen und Löcher), so dass sein Widerstandswert höher ist; Mit steigender Temperatur wird die Anzahl der Träger erhöht, der Widerstandswert wird gesenkt.
2, ntc Thermistor Widerstandsbereich:
NTC-Thermistor bei Raumtemperatur im Bereich von 10O ~ 1000000 Ohm, Temperaturkoeffizient -2% ~ -6,5%. Mit diesen Eigenschaften ist sein Widerstand mit den Temperatureigenschaften der Änderung:
ntc ist das Akronym für den negativen Temperaturkoeffizienten, was bedeutet, dass sich der negative Temperaturkoeffizient auf den großen negativen Temperaturkoeffizienten von Halbleitermaterialien oder -komponenten bezieht. Der sogenannte ntc-Thermistor ist der Thermistor mit negativem Temperaturkoeffizienten. Es basiert auf Übergangsmetalloxide als Hauptrohstoff, der Einsatz moderner Keramiktechnologie aus. Diese Metalloxidmaterialien sind halbleitender Natur, da sie im Leitungsmodus Germanium, Silizium und anderen Halbleitermaterialien völlig ähnlich sind. Wenn die Temperatur niedrig ist, hat das Oxidmaterial eine kleine Anzahl von Ladungsträgern (Elektronen und Löcher), so dass sein Widerstandswert höher ist; Mit steigender Temperatur wird die Anzahl der Träger erhöht, der Widerstandswert wird gesenkt.
2, ntc Thermistor Widerstandsbereich:
NTC-Thermistor bei Raumtemperatur im Bereich von 10O ~ 1000000 Ohm, Temperaturkoeffizient -2% ~ -6,5%. Mit diesen Eigenschaften ist sein Widerstand mit den Temperatureigenschaften der Änderung:

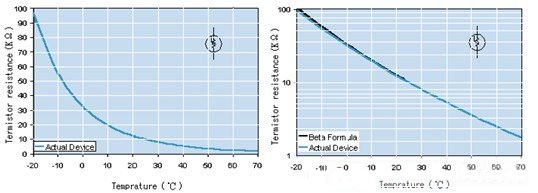

[A], die nichtlinearen Charakteristiken Temperatur
[B], Y-Achse sind logarithmische Koordinaten, die sehr nahe an den tatsächlichen Temperatureigenschaften liegen
Bei der richtigen Auswahl des NTC-Thermistors / Temperatursensors muss Folgendes berücksichtigt werden:
3, die ersten klaren Produktanwendungen:
(1). Temperaturmessung (NTC-Thermistor, Temperatursensor MF52)
(2). NTC-Temperaturkompensation (Temperaturtyp MF12, MF11)
(3). Einschaltstrom-Unterdrückungs (Typ NTC-Thermistor MF72)
4. Temperaturmessung des NTC-Thermistor Sensors (MF52)
Da ein Maß für die allgemeine Struktur des Temperaturthermistorsensors relativ einfach ist, ist der Preis relativ niedrig. Ein Thermistor ohne äußere Schutzschicht kann nur an einem trockenen Ort verwendet werden. Der versiegelte Thermistor hat keine Angst vor der Erosion von Feuchtigkeit und kann in raueren Umgebungen eingesetzt werden. Wenn der Widerstand des Thermistorsensors größer ist, kann der Widerstand des Verbindungsdrahtes und der Kontaktwiderstand ignoriert werden. So kann der Thermistorsensor bis zu mehreren Kilometern über große Entfernungen Temperaturanwendungen messen, wobei die Messschaltung die Brücke verwendet. Unter Verwendung seines Prinzips kann es auch als anderer Temperatur- und Temperaturregelkreis verwendet werden.
5. NTC-Thermistor zur Temperaturkompensation (MF11 / MF11)
Thermistorsensor in einem bestimmten Temperaturbereich einiger Komponenten zum Ausgleich der Luftfeuchtigkeit. Beispielsweise besteht die bewegliche Spule im Messkopf aus Kupferdraht. Die Temperatur steigt, der Widerstand steigt, was zu Temperaturfehlern führt. Das kann in der dynamischen Schleife des negativen Temperaturkoeffizienten des Thermistors und des Mangankupferdrahtwiderstands parallel sein und dann Komponenten in Reihe kompensieren, wodurch die durch die Temperaturänderung verursachten Fehler aufgehoben werden. Wie zum Beispiel: Transistorschaltung,
6. Auswahlprinzip für Leistungs-NTC-Thermistoren (MF72)
Um zu vermeiden, dass die elektronische Schaltung im Kofferraum einen sofortigen Stoßstrom erzeugt, kann in der Stromversorgungsschaltung in Reihe mit einem ntc-Thermistor vom Leistungstyp der Kofferraum effektiv gebremst werden, wenn der Stoßstrom auftritt. Und nach Abschluss der Einschaltstromunterdrückung fällt der Widerstand des Leistungsthermistors infolge der anhaltenden Wirkung seines Stroms in sehr geringem Maße ab. Es verbraucht Strom kann ignoriert werden, wirkt sich nicht auf den normalen Betriebsstrom aus. Der Stromkreis bei der Verwendung eines ntc-Thermistors vom Leistungstyp soll also den Schutz vor Überspannungsschutz elektronischer Geräte vor der Zerstörung der einfachsten und effektivsten Maßnahmen unterdrücken.
7. ntc Thermistor Paketform
(1) NTC-Thermistor-Paket:
1. Epoxy-Einkapselung: feuchtigkeitsbeständig, hohe Durchschlagfestigkeit, Betriebstemperatur -40 ° C ~ +125 ° C.
2. Silikonverkapselung: hohe Durchschlagfestigkeit, Betriebstemperatur -40 ° C + +200 ° C, Feuchtigkeitsbeständigkeit im Allgemeinen.
3. Glasverpackung: feuchtigkeitsbeständig, hohe Durchschlagfestigkeit, hohe Temperatur, Betriebstemperatur -40 ℃ ~ +350 ℃.
(2) NTC-Temperatursensor - Leitungstyp:
1. blanker Metalldraht: da keine Außenisolierung, so dass die Arbeitstemperatur auf die Temperatur des Verpackungsmaterials zu bear abhängt.
2. PVC elektronischen Draht: Betriebstemperatur -40 ℃ ~ (90-110) ℃.
3. Teflon-Draht: Arbeitstemperatur -40 ℃ ~ 220 ℃.
4. Silikon elektronischen Draht: Betriebstemperatur -40 ℃ ~ 250 ℃.
5. Hohe Temperatur Fluor-Kunststoff-line: Arbeitstemperatur -40 ℃ ~ + 150 ℃.
US-amerikanischer Drahtstandard AWG und metrisch, englische Einheitensteuerung)
8, NTC-Thermistor-Temperatursensor-Anwendungen:
[B], Y-Achse sind logarithmische Koordinaten, die sehr nahe an den tatsächlichen Temperatureigenschaften liegen
Bei der richtigen Auswahl des NTC-Thermistors / Temperatursensors muss Folgendes berücksichtigt werden:
3, die ersten klaren Produktanwendungen:
(1). Temperaturmessung (NTC-Thermistor, Temperatursensor MF52)
(2). NTC-Temperaturkompensation (Temperaturtyp MF12, MF11)
(3). Einschaltstrom-Unterdrückungs (Typ NTC-Thermistor MF72)
4. Temperaturmessung des NTC-Thermistor Sensors (MF52)
Da ein Maß für die allgemeine Struktur des Temperaturthermistorsensors relativ einfach ist, ist der Preis relativ niedrig. Ein Thermistor ohne äußere Schutzschicht kann nur an einem trockenen Ort verwendet werden. Der versiegelte Thermistor hat keine Angst vor der Erosion von Feuchtigkeit und kann in raueren Umgebungen eingesetzt werden. Wenn der Widerstand des Thermistorsensors größer ist, kann der Widerstand des Verbindungsdrahtes und der Kontaktwiderstand ignoriert werden. So kann der Thermistorsensor bis zu mehreren Kilometern über große Entfernungen Temperaturanwendungen messen, wobei die Messschaltung die Brücke verwendet. Unter Verwendung seines Prinzips kann es auch als anderer Temperatur- und Temperaturregelkreis verwendet werden.
5. NTC-Thermistor zur Temperaturkompensation (MF11 / MF11)
Thermistorsensor in einem bestimmten Temperaturbereich einiger Komponenten zum Ausgleich der Luftfeuchtigkeit. Beispielsweise besteht die bewegliche Spule im Messkopf aus Kupferdraht. Die Temperatur steigt, der Widerstand steigt, was zu Temperaturfehlern führt. Das kann in der dynamischen Schleife des negativen Temperaturkoeffizienten des Thermistors und des Mangankupferdrahtwiderstands parallel sein und dann Komponenten in Reihe kompensieren, wodurch die durch die Temperaturänderung verursachten Fehler aufgehoben werden. Wie zum Beispiel: Transistorschaltung,
6. Auswahlprinzip für Leistungs-NTC-Thermistoren (MF72)
Um zu vermeiden, dass die elektronische Schaltung im Kofferraum einen sofortigen Stoßstrom erzeugt, kann in der Stromversorgungsschaltung in Reihe mit einem ntc-Thermistor vom Leistungstyp der Kofferraum effektiv gebremst werden, wenn der Stoßstrom auftritt. Und nach Abschluss der Einschaltstromunterdrückung fällt der Widerstand des Leistungsthermistors infolge der anhaltenden Wirkung seines Stroms in sehr geringem Maße ab. Es verbraucht Strom kann ignoriert werden, wirkt sich nicht auf den normalen Betriebsstrom aus. Der Stromkreis bei der Verwendung eines ntc-Thermistors vom Leistungstyp soll also den Schutz vor Überspannungsschutz elektronischer Geräte vor der Zerstörung der einfachsten und effektivsten Maßnahmen unterdrücken.
7. ntc Thermistor Paketform
(1) NTC-Thermistor-Paket:
1. Epoxy-Einkapselung: feuchtigkeitsbeständig, hohe Durchschlagfestigkeit, Betriebstemperatur -40 ° C ~ +125 ° C.
2. Silikonverkapselung: hohe Durchschlagfestigkeit, Betriebstemperatur -40 ° C + +200 ° C, Feuchtigkeitsbeständigkeit im Allgemeinen.
3. Glasverpackung: feuchtigkeitsbeständig, hohe Durchschlagfestigkeit, hohe Temperatur, Betriebstemperatur -40 ℃ ~ +350 ℃.
(2) NTC-Temperatursensor - Leitungstyp:
1. blanker Metalldraht: da keine Außenisolierung, so dass die Arbeitstemperatur auf die Temperatur des Verpackungsmaterials zu bear abhängt.
2. PVC elektronischen Draht: Betriebstemperatur -40 ℃ ~ (90-110) ℃.
3. Teflon-Draht: Arbeitstemperatur -40 ℃ ~ 220 ℃.
4. Silikon elektronischen Draht: Betriebstemperatur -40 ℃ ~ 250 ℃.
5. Hohe Temperatur Fluor-Kunststoff-line: Arbeitstemperatur -40 ℃ ~ + 150 ℃.
US-amerikanischer Drahtstandard AWG und metrisch, englische Einheitensteuerung)
8, NTC-Thermistor-Temperatursensor-Anwendungen:
Yaxun elektronische professionelle Versorgung: Zivilküche Kochen Induktionsherd, Sojamilch, Elektroherd, Reiskocher, Brotmaschine, Wasserkocher, Kaffeekanne, Geschirrspüler, Desinfektionsschrank Haushaltsgeräte Kühlklimaanlagen, Heizungen, elektrische Warmwasserbereiter, weiches Handtuch, Kühlschrank, Gefrierschrank , Waschmaschine, Trockner, Wasserspender, Sonnensystem Sonstiges Elektronisches Thermometer für den Haushalt, Elektrisches Bügeleisen, Haareisen, Haartrockner, Münztrockner, Warmbett, Wärmer, Wärmer, Versiegelung OA Klimaanlagen, Bremssysteme, Kühlgeräte für den Lebensmitteltransport, Luft Klimaanlagen, Klimaanlagen, Klimaanlagen, Klimaanlagen, Klimaanlagen, Klimaanlagen, Luftkühler, Temperaturregelung, Temperaturmessung, Eismaschine, Lebensmittelverarbeitungs- und Verpackungsmaschinen, Flüssigkeitsstandserkennung Landwirtschaftlicher Gewächshausanbau, Tabaktrocknung, Geflügelbrutkasten, Grillkulturausrüstung, medizinische Ausrüstung zur Regulierung der Getreidespeicher-Temperatur t, Industrieanlagen, industrielles Thermostatbad, industrielle Badtemperaturüberwachung, Hautoberflächen- und In-vivo-Temperaturmessung, Inkubator, Bakterieninkubator, andere funktionelle Anwendungen
NTC-Thermistor zur Temperaturkompensation (MF11 / MF11) Anwendungen:
Temperaturkompensation, CCD-Kamera / PIR-Infrarotsensor Temperaturkompensation Anwendungsschaltungsdesign: Temperaturmessung des Mikrocontrollers, Temperaturregelung, Überhitzungsschutz. Yaxun Electronics Professional, Verwendung elektronischer Komponenten, Temperaturkompensation, elektronische Komponenten, Herstellung von Temperaturkompensationstyp ntc
NTC-Thermistor zur Temperaturkompensation (MF11 / MF11) Anwendungen:
Temperaturkompensation, CCD-Kamera / PIR-Infrarotsensor Temperaturkompensation Anwendungsschaltungsdesign: Temperaturmessung des Mikrocontrollers, Temperaturregelung, Überhitzungsschutz. Yaxun Electronics Professional, Verwendung elektronischer Komponenten, Temperaturkompensation, elektronische Komponenten, Herstellung von Temperaturkompensationstyp ntc
