Método de prueba de vida del termostato
La introducción del producto termostato El controlador de temperatura KSD301 se usa ampliamente en una variedad de electrodomésticos. tales como refrigeradores, bebederos, calentadores de agua, cafeteras, cocinas de inducción, hornos de microondas, arroceras, aires acondicionados, etc. El controlador de temperatura KSD301 afecta directamente la calidad de la seguridad de los electrodomésticos, el rendimiento y la longevidad, es un componente de protección térmica muy crítico. Controlador de temperatura KSD301 en una serie de indicadores técnicos, Life es una medida de los productos de controlador de temperatura KSD301, uno de los indicadores técnicos más importantes. Normas de vida eléctrica, vida del termostato de al menos 10, 000 veces. Algunos electrodomésticos, como el motor de control del refrigerador - termostato del compresor KSD301, requisitos de vida útil de al menos 100, 000 veces. KSD301 termostato correspondiente a la norma GB14536.10-2008 / IEC60730-2-9: 2004, la prueba de vida del termostato hizo disposiciones detalladas.
2, dispositivo de prueba de control de temperatura introducido
2.1 Parámetros del equipo Tensión de prueba: 0-300VAC ajustable; Carga eléctrica: 1 ~ 30A ajustable; Número de rango de ajuste de prueba: 1000-99999;
Rango de ajuste de temperatura: -20 ℃ a 500 ℃;
Presión de aire de enfriamiento: 0 ~ 1MPa;
Estación: 5; carga de resistencia propia Taiwán, y una carga externa Taiwán; Se puede preajustar el número de ciclos de prueba; Con la muestra de prueba, falla de detección automática y función de alarma de falla; Y muestra el número de pruebas.
3, estándares de prueba del termostato
3.1 Pruebas eléctricas
El termostato KSD301 de cada circuito, se especificará mediante la prueba de carga nominal del fabricante como los parámetros técnicos básicos
3.1.1 prueba rápida y automática de sobretensión y sobrecorriente
1,15 veces el voltaje nominal y la carga eléctrica a ese voltaje.
3.1.2 prueba de acción automática rápida
Usando el voltaje nominal y la carga eléctrica a ese voltaje.
3.2 Condiciones térmicas de la prueba.
Cuando se instala el termostato KSD301 de acuerdo con el método especificado por el fabricante, el producto debe exponerse a la temperatura ambiente normal.
3.3 condiciones mecánicas de la prueba
3.3.1 Método de prueba lento. El equipo de prueba debe conducir de manera confiable el elemento de arranque. No existe un retraso significativo entre el dispositivo y el elemento de arranque.
3.3.2 Métodos de prueba rápida,
El equipo de prueba debe garantizar que la prueba permita el funcionamiento libre del elemento de arranque, para no interferir con el funcionamiento normal del cuerpo.
3.3 Flujo de la función del termostato KSD301
Para el termostato de tipo KSD301 normalmente cerrado, por ejemplo. Las partes sensibles a la temperatura del bloque de calentamiento instaladas en la superficie, ajustan los requisitos de muestra de la carga eléctrica, establecen la temperatura del bloque de calentamiento, el tiempo de alarma de falla, la frecuencia de vida y otros parámetros. Ajuste la presión del gas de enfriamiento, de modo que la frecuencia y los requisitos técnicos para mantener la consistencia, comience la prueba, el flujo de prueba se muestra en la Figura 1.

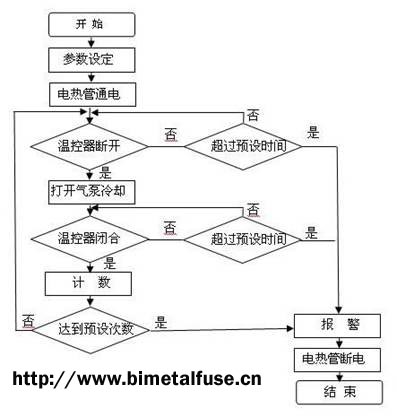

Diagrama de flujo de prueba del termostato
4, el más cercano al trabajo real del método de prueba del termostato
Durante toda la prueba de vida, la pieza de prueba se fija en la placa de cobre. Lo más cercano al trabajo real del termostato KSD301, El impacto en los resultados de los más pequeños. En la prueba de vida, adecuado para todos los estándares de prueba de termostato. Tales como: termostato bimetálico, termostato de presión, termostato de expansión líquida.
5, la prueba de vida del termostato Resumen:
El método de ensayo utilizado en la unidad durante muchos años, el uso en buen estado, se puede lograr una variedad de termostato bimetálico, capilar, la expansión del termostato y otra prueba de la vida del termostato.
En comparación con otros fabricantes de resultados de pruebas, el proceso de detección está más en línea con los requisitos de control de temperatura estándar relevantes, los resultados de las pruebas son precisos y de bajo costo.
