Interruptor de control de temperatura / termostato Análisis de equipos de prueba
La calidad del termostato afecta directamente la seguridad de los equipos eléctricos, el rendimiento, la vida, es un componente muy crítico. Actualmente en el mercado hay muchos fabricantes de dispositivos de prueba de vida del interruptor de control de temperatura / termostato, cada uno tiene sus ventajas y desventajas. Equipo de prueba de interruptor de control de temperatura con estructura tipo balancín, proceso de prueba, la desviación de instalación del interruptor de control de temperatura / termostato de la situación real, calentamiento de la inercia térmica de gran tamaño, en el interruptor de control de temperatura / termostato un mayor impacto en la vida, lo que resulta en los resultados de la prueba no son lo suficientemente precisos; El rango ajustable de encendido / apagado del termostato es pequeño, no puede cumplir con los requisitos estándar del producto; Complejo de mantenimiento del dispositivo de prueba del termostato. Reemplace siempre el cuerpo de calentamiento; Dispositivo de prueba para superficie estrecha; La operación del equipo es compleja, costosa, etc. Nuestra empresa se basa en años de experiencia en detección de interruptores de control de temperatura / control de temperatura. Se diseñó una estructura simple del dispositivo de prueba. El dispositivo se ha puesto en uso. El uso práctico demuestra que el dispositivo es versátil, cercano al trabajo real, los resultados de las pruebas son precisos, fáciles de operar y de bajo costo.
1, estándares de diseño de equipos de prueba de control de temperatura
1. 1 Diseño eléctrico de equipos de prueba.
El circuito del termostato / termostato se probará a la carga nominal del fabricante como parámetro técnico básico.
1. 1. 1 prueba de sobretensión automática rápida (acción)
Usando 1. 15 veces el voltaje nominal y la carga eléctrica a ese voltaje.
1. 1. 2 prueba rápida de protección térmica automática (acción)
Usando el voltaje nominal y la carga eléctrica a ese voltaje.
1. 2 Condiciones térmicas del equipo de prueba.
Cuando el termostato / control de temperatura cambia de acuerdo con el método especificado por el fabricante instalado, las partes externas deben exponerse a temperatura ambiente.
1. 3 condiciones mecánicas del equipo de prueba
1. 3. 1 Durante la prueba lenta, el equipo de prueba debe conducir de manera confiable el elemento del termostato de arranque. No hay histéresis significativa entre el dispositivo y el elemento termostato.
1. 3. 2 Durante la prueba rápida, el equipo de prueba se asegurará de que la prueba permita el funcionamiento libre del elemento del termostato, para no interferir con el funcionamiento normal del cuerpo.
2, dispositivo de prueba de control de temperatura introducido
2. 1 parámetros del equipo
Tensión de prueba: 0-300VAC ajustable;
Carga eléctrica: 1 ~ 60A ajustable;
Número de rango de ajuste de prueba: 1000-99999;
Rango de ajuste de temperatura de calentamiento: -30 ℃ a 500 ℃;
Presión de aire de enfriamiento: 0 ~ 1MPa;
Estación: 5;
Viene con soporte de prueba de carga resistiva, y puede ser un banco de pruebas de carga externo; se puede preestablecer el número de prueba, ciclo; Con la muestra de prueba, falla de detección automática y función de alarma de falla; Y muestra el número de pruebas.
2. 2 principios del equipo del termostato
El dispositivo termostato consta de cuatro partes:
Una porción de aumento de temperatura, una porción de enfriamiento de flujo de gas, una sección de carga y un circuito de visualización de control de detección, como se muestra en la Figura 1.

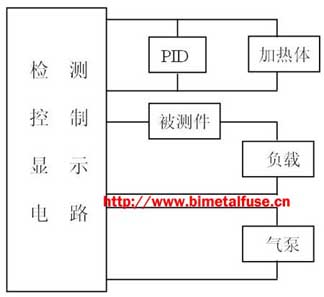

Figura 1 componentes del equipo de prueba del termostato
2.3 Flujo de la función del interruptor de control de temperatura / termostato
Para el interruptor de control de temperatura / termostato normalmente cerrado, por ejemplo, las partes sensibles a la temperatura del bloque calefactor instaladas en la superficie. Ajuste los requisitos de muestra de la carga eléctrica, establezca la temperatura del bloque de calentamiento, el tiempo de alarma de falla, la frecuencia de vida y otros parámetros, ajuste la presión del gas de enfriamiento, de modo que la frecuencia y los requisitos técnicos mantengan la consistencia. Comience la prueba,
El flujo de prueba se muestra en la Figura 2.
2.4 estructura principal de la celda de control de temperatura / termostato
¿Qué manera de tomar la calefacción y la refrigeración? ¿Es el dispositivo de prueba de vida del interruptor de control de temperatura / termostato la parte más importante?
El dispositivo está calentando el uso del bloque de cobre más la forma de calentamiento eléctrico para lograr, Tubo eléctrico colocado dentro del bloque de cobre, Calefacción usando el control de modo PID. Potencia del tubo de calentamiento, calentamiento del bloque de cobre, la superficie del bloque de cobre se proporciona con un termopar, se compara la recolección de temperatura en tiempo real y la temperatura preestablecida del bloque de cobre, como se muestra en la Figura 3.
El tipo de método de calentamiento debido a la conductividad térmica del cobre es bueno. La uniformidad del campo de temperatura de la superficie es buena. Para lograr que la temperatura de calentamiento se pueda ajustar con precisión, la velocidad de calentamiento, mientras que la inercia térmica es pequeña, reduzca efectivamente el exceso térmico en los resultados de la prueba; Bloque de cobre más grueso, capacidad de calor, la temperatura de enfriamiento aumenta rápidamente después; El dispositivo de calentamiento tiene una larga vida, el tubo de calentamiento se encuentra en el medio del bloque de cobre, el cambio de frío y calor es pequeño, no se daña fácilmente.

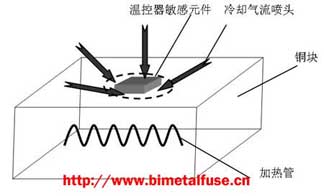

Figura 3 esquema de calentamiento / enfriamiento del equipo de prueba del termostato
El enfriamiento se logra de la siguiente manera:
Aire ambiente a través de la bomba de aire en un flujo de aire de alta presión a través de la boquilla 1-4 aplicada a la placa de cobre, de modo que la placa de cobre de enfriamiento rápido local, como se muestra en la Figura 3. Para que las partes sensibles a la temperatura de la temperatura caigan, el interruptor del termostato / control de temperatura se reinicia. Este enfoque tiene tres ventajas distintas:
La velocidad de enfriamiento varía con la presión del flujo de gas, presión de aire de enfriamiento en el rango de 0-1MPa continuamente ajustable, para lograr un tiempo de encendido y apagado controlable. Para cumplir con los requisitos estándar o los fabricantes reclaman sus propios requisitos de prueba;
Enfriamiento de acuerdo con el controlador de temperatura medido / interruptor de control de temperatura del tamaño del área del sensor, se puede seleccionar de forma flexible 1-4 boquillas aplicadas termostato / interruptor de control de temperatura en el cobre alrededor del bloque del sensor. Para lograr componentes sensibles a la temperatura alrededor de la superficie del bloque de cobre de enfriamiento local, sin que el termostato / interruptor de control de temperatura baje la temperatura, el rango ajustable de velocidad de encendido y apagado es grande;
La pieza de prueba se fija en la placa de cobre, el más cercano al termostato / control de temperatura cambia el trabajo real.
Equipo de prueba de termostato adecuado para: Termostato bimetálico, Termostato de expansión líquida, Termostato mecánico
1, estándares de diseño de equipos de prueba de control de temperatura
1. 1 Diseño eléctrico de equipos de prueba.
El circuito del termostato / termostato se probará a la carga nominal del fabricante como parámetro técnico básico.
1. 1. 1 prueba de sobretensión automática rápida (acción)
Usando 1. 15 veces el voltaje nominal y la carga eléctrica a ese voltaje.
1. 1. 2 prueba rápida de protección térmica automática (acción)
Usando el voltaje nominal y la carga eléctrica a ese voltaje.
1. 2 Condiciones térmicas del equipo de prueba.
Cuando el termostato / control de temperatura cambia de acuerdo con el método especificado por el fabricante instalado, las partes externas deben exponerse a temperatura ambiente.
1. 3 condiciones mecánicas del equipo de prueba
1. 3. 1 Durante la prueba lenta, el equipo de prueba debe conducir de manera confiable el elemento del termostato de arranque. No hay histéresis significativa entre el dispositivo y el elemento termostato.
1. 3. 2 Durante la prueba rápida, el equipo de prueba se asegurará de que la prueba permita el funcionamiento libre del elemento del termostato, para no interferir con el funcionamiento normal del cuerpo.
2, dispositivo de prueba de control de temperatura introducido
2. 1 parámetros del equipo
Tensión de prueba: 0-300VAC ajustable;
Carga eléctrica: 1 ~ 60A ajustable;
Número de rango de ajuste de prueba: 1000-99999;
Rango de ajuste de temperatura de calentamiento: -30 ℃ a 500 ℃;
Presión de aire de enfriamiento: 0 ~ 1MPa;
Estación: 5;
Viene con soporte de prueba de carga resistiva, y puede ser un banco de pruebas de carga externo; se puede preestablecer el número de prueba, ciclo; Con la muestra de prueba, falla de detección automática y función de alarma de falla; Y muestra el número de pruebas.
2. 2 principios del equipo del termostato
El dispositivo termostato consta de cuatro partes:
Una porción de aumento de temperatura, una porción de enfriamiento de flujo de gas, una sección de carga y un circuito de visualización de control de detección, como se muestra en la Figura 1.
Figura 1 componentes del equipo de prueba del termostato
2.3 Flujo de la función del interruptor de control de temperatura / termostato
Para el interruptor de control de temperatura / termostato normalmente cerrado, por ejemplo, las partes sensibles a la temperatura del bloque calefactor instaladas en la superficie. Ajuste los requisitos de muestra de la carga eléctrica, establezca la temperatura del bloque de calentamiento, el tiempo de alarma de falla, la frecuencia de vida y otros parámetros, ajuste la presión del gas de enfriamiento, de modo que la frecuencia y los requisitos técnicos mantengan la consistencia. Comience la prueba,
El flujo de prueba se muestra en la Figura 2.

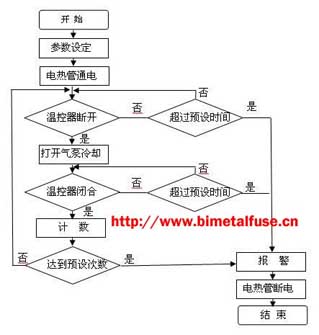

Diagrama de flujo de prueba del controlador de temperatura
2.4 estructura principal de la celda de control de temperatura / termostato
¿Qué manera de tomar la calefacción y la refrigeración? ¿Es el dispositivo de prueba de vida del interruptor de control de temperatura / termostato la parte más importante?
El dispositivo está calentando el uso del bloque de cobre más la forma de calentamiento eléctrico para lograr, Tubo eléctrico colocado dentro del bloque de cobre, Calefacción usando el control de modo PID. Potencia del tubo de calentamiento, calentamiento del bloque de cobre, la superficie del bloque de cobre se proporciona con un termopar, se compara la recolección de temperatura en tiempo real y la temperatura preestablecida del bloque de cobre, como se muestra en la Figura 3.
El tipo de método de calentamiento debido a la conductividad térmica del cobre es bueno. La uniformidad del campo de temperatura de la superficie es buena. Para lograr que la temperatura de calentamiento se pueda ajustar con precisión, la velocidad de calentamiento, mientras que la inercia térmica es pequeña, reduzca efectivamente el exceso térmico en los resultados de la prueba; Bloque de cobre más grueso, capacidad de calor, la temperatura de enfriamiento aumenta rápidamente después; El dispositivo de calentamiento tiene una larga vida, el tubo de calentamiento se encuentra en el medio del bloque de cobre, el cambio de frío y calor es pequeño, no se daña fácilmente.
Figura 3 esquema de calentamiento / enfriamiento del equipo de prueba del termostato
El enfriamiento se logra de la siguiente manera:
Aire ambiente a través de la bomba de aire en un flujo de aire de alta presión a través de la boquilla 1-4 aplicada a la placa de cobre, de modo que la placa de cobre de enfriamiento rápido local, como se muestra en la Figura 3. Para que las partes sensibles a la temperatura de la temperatura caigan, el interruptor del termostato / control de temperatura se reinicia. Este enfoque tiene tres ventajas distintas:
La velocidad de enfriamiento varía con la presión del flujo de gas, presión de aire de enfriamiento en el rango de 0-1MPa continuamente ajustable, para lograr un tiempo de encendido y apagado controlable. Para cumplir con los requisitos estándar o los fabricantes reclaman sus propios requisitos de prueba;
Enfriamiento de acuerdo con el controlador de temperatura medido / interruptor de control de temperatura del tamaño del área del sensor, se puede seleccionar de forma flexible 1-4 boquillas aplicadas termostato / interruptor de control de temperatura en el cobre alrededor del bloque del sensor. Para lograr componentes sensibles a la temperatura alrededor de la superficie del bloque de cobre de enfriamiento local, sin que el termostato / interruptor de control de temperatura baje la temperatura, el rango ajustable de velocidad de encendido y apagado es grande;
La pieza de prueba se fija en la placa de cobre, el más cercano al termostato / control de temperatura cambia el trabajo real.
Equipo de prueba de termostato adecuado para: Termostato bimetálico, Termostato de expansión líquida, Termostato mecánico
