Principio de funcionamiento del interruptor de protección térmica bimetálica
Cuando está en el estado de trabajo cerrado, el contacto móvil mantiene un contacto cercano con el contacto estático bajo la tensión previa causada por la deformación por flexión del resorte laminar.
Cuando la temperatura externa aumenta, la altura de la protuberancia del bimetal en forma de plato se vuelve gradualmente más pequeña. Cuando la temperatura sube al límite superior de la temperatura de diseño del bimetal en forma de plato, el bimetal en forma de plato se abulta repentinamente en la dirección opuesta. A través de la varilla de cerámica, se genera una fuerza de empuje sobre el resorte plano para empujar el resorte plano hacia abajo, separando así el contacto móvil y el contacto estático, y realizando la función de cortar el circuito. El trabajo realizado por el empuje se convierte en la energía de deformación del resorte laminar y se almacena en el resorte laminar.
Cuando la temperatura externa disminuye, la altura de la protuberancia en la dirección opuesta del bimetal en forma de plato disminuye gradualmente.
Cuando la temperatura cae al límite inferior de la temperatura de diseño del bimetal en forma de plato, el bimetal en forma de plato salta hacia atrás. En este momento, la fuerza de empuje que actúa sobre el resorte de hoja desaparece repentinamente, y el resorte de hoja conduce el contacto móvil al contacto estático bajo la energía de deformación almacenada en el interior, y finalmente el contacto dinámico y estático está en un estado de contacto, logrando así la función de cerrar el circuito. La separación y el contacto del contacto móvil y el contacto estático, completó una carrera de trabajo del controlador de temperatura repentino, y se dio cuenta de la función de cortar y cerrar el circuito.

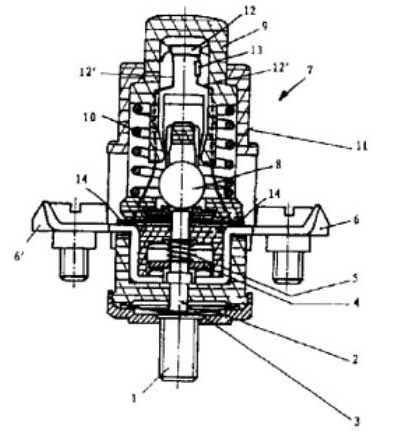

Un interruptor de protección térmica con un disyuntor automático tiene un interruptor térmico de disco de acción rápida. El disco bimetálico del interruptor térmico controla un pin de transmisión que sobresale del disco bimetálico por acción de velocidad. El pin de la unidad controla, por un lado, un puente de acoplamiento en un cable que conecta los dos conectores. Por otro lado, coopera con un controlador de reinicio mecánico en forma de botón, de modo que después de abrir el puente de acoplamiento bajo la influencia de la temperatura, el pin de transmisión puede reiniciar el disco bimetálico presionando el botón. Se caracteriza por: El botón diseñado como un corpúsculo redondo hueco es al menos parcialmente translúcido, y no hay una fuente de luz en su cavidad interna conectada por un cable separado entre las dos articulaciones anteriores. La fuente de luz está provista de una resistencia limitadora de corriente, de modo que, en condiciones normales de funcionamiento, es decir, cuando el puente de acoplamiento está cerrado, la fuente de luz no emite luz, pero cuando el puente de acoplamiento está abierto, la fuente de luz emite luz.
Cuando está en el estado de trabajo cerrado, el contacto móvil mantiene un contacto cercano con el contacto estático bajo la tensión previa causada por la deformación por flexión del resorte laminar.
Cuando la temperatura externa aumenta, la altura de la protuberancia del bimetal en forma de plato se vuelve gradualmente más pequeña. Cuando la temperatura sube al límite superior de la temperatura de diseño del bimetal en forma de plato, el bimetal en forma de plato se abulta repentinamente en la dirección opuesta. A través de la varilla de cerámica, se genera una fuerza de empuje sobre el resorte plano para empujar el resorte plano hacia abajo, separando así el contacto móvil y el contacto estático, y realizando la función de cortar el circuito. El trabajo realizado por el empuje se convierte en la energía de deformación del resorte laminar y se almacena en el resorte laminar.
Cuando la temperatura externa disminuye, la altura de la protuberancia en la dirección opuesta del bimetal en forma de plato disminuye gradualmente.
Cuando la temperatura cae al límite inferior de la temperatura de diseño del bimetal en forma de plato, el bimetal en forma de plato salta hacia atrás. En este momento, la fuerza de empuje que actúa sobre el resorte de hoja desaparece repentinamente, y el resorte de hoja conduce el contacto móvil al contacto estático bajo la energía de deformación almacenada en el interior, y finalmente el contacto dinámico y estático está en un estado de contacto, logrando así la función de cerrar el circuito. La separación y el contacto del contacto móvil y el contacto estático, completó una carrera de trabajo del controlador de temperatura repentino, y se dio cuenta de la función de cortar y cerrar el circuito.
Un interruptor de protección térmica con un disyuntor automático tiene un interruptor térmico de disco de acción rápida. El disco bimetálico del interruptor térmico controla un pin de transmisión que sobresale del disco bimetálico por acción de velocidad. El pin de la unidad controla, por un lado, un puente de acoplamiento en un cable que conecta los dos conectores. Por otro lado, coopera con un controlador de reinicio mecánico en forma de botón, de modo que después de abrir el puente de acoplamiento bajo la influencia de la temperatura, el pin de transmisión puede reiniciar el disco bimetálico presionando el botón. Se caracteriza por: El botón diseñado como un corpúsculo redondo hueco es al menos parcialmente translúcido, y no hay una fuente de luz en su cavidad interna conectada por un cable separado entre las dos articulaciones anteriores. La fuente de luz está provista de una resistencia limitadora de corriente, de modo que, en condiciones normales de funcionamiento, es decir, cuando el puente de acoplamiento está cerrado, la fuente de luz no emite luz, pero cuando el puente de acoplamiento está abierto, la fuente de luz emite luz.
