HeiSSwasserbereiter Thermostat automatischer Schaltplan für konstante Temperatur
Schlüsselwörter: ULN2003AN Schaltplan für Warmwasserbereiter Temperaturregelkreis
Der Warmwasserbereiter zu Hause wird seit vielen Jahren verwendet, aber jedes Mal, wenn das Bad stört, wird die Wassertemperaturregelung des Warmwasserbereiters in 9 Dateien unterteilt. Von 1 bis 9. Je höher die Zahl, desto höher die Temperatur, normalerweise sollte es eine gute Verwendung sein. Der Wasserfluss kann jedoch auch die Wassertemperatur dominieren und häufig dazu führen, dass die Temperatur außer Kontrolle gerät. Z.B. Reduzierter Druck führt dazu, dass Wasser klein wird, die Wärme nicht sofort vom Wasser abgeführt wird und die Temperatur im Inneren des Heizgeräts (Schutz) von der Steuerung abweicht. Sie werden für eine Weile sehr heiß sein, nachdem die Folter ein weiteres kaltes Wasser erlitten hat, das sehr schwer zu akzeptieren ist.
Um diese Situation zu ändern, habe ich einen einfachen Temperaturregelkreis hinzugefügt, um die Heizzeit des ursprünglichen Kreislaufs, dh den Arbeitszyklus, zu steuern. Der Effekt ist zufriedenstellend, insbesondere der Temperaturschalter (Schutzschalter) im Warmwasserbereiter wurde nie wieder betätigt und ist sehr komfortabel.

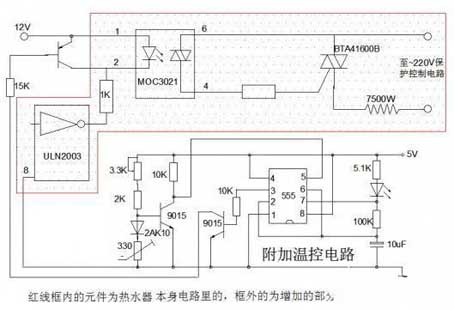

Der Temperatursensor in der Schaltung ist ein altmodischer Thermistor. Da der Widerstandswert etwas klein ist, wird eine Germaniumdiode hinzugefügt.
Die im Warmwasserbereiterkreislauf verwendeten Hauptkomponenten sind: ULN2003AN, 7805/7812, BTA41600B, JQX-15F, HMS87C1202A, MOC3021
Der Warmwasserbereiter zu Hause wird seit vielen Jahren verwendet, aber jedes Mal, wenn das Bad stört, wird die Wassertemperaturregelung des Warmwasserbereiters in 9 Dateien unterteilt. Von 1 bis 9. Je höher die Zahl, desto höher die Temperatur, normalerweise sollte es eine gute Verwendung sein. Der Wasserfluss kann jedoch auch die Wassertemperatur dominieren und häufig dazu führen, dass die Temperatur außer Kontrolle gerät. Z.B. Reduzierter Druck führt dazu, dass Wasser klein wird, die Wärme nicht sofort vom Wasser abgeführt wird und die Temperatur im Inneren des Heizgeräts (Schutz) von der Steuerung abweicht. Sie werden für eine Weile sehr heiß sein, nachdem die Folter ein weiteres kaltes Wasser erlitten hat, das sehr schwer zu akzeptieren ist.
Um diese Situation zu ändern, habe ich einen einfachen Temperaturregelkreis hinzugefügt, um die Heizzeit des ursprünglichen Kreislaufs, dh den Arbeitszyklus, zu steuern. Der Effekt ist zufriedenstellend, insbesondere der Temperaturschalter (Schutzschalter) im Warmwasserbereiter wurde nie wieder betätigt und ist sehr komfortabel.
Der Temperatursensor in der Schaltung ist ein altmodischer Thermistor. Da der Widerstandswert etwas klein ist, wird eine Germaniumdiode hinzugefügt.
Die im Warmwasserbereiterkreislauf verwendeten Hauptkomponenten sind: ULN2003AN, 7805/7812, BTA41600B, JQX-15F, HMS87C1202A, MOC3021
