Schaltplan des luftgekühlten Kühlreglers des Kühlschranks
Schlüsselwörter: Kühlschrank Schaltplan Temperaturregelkreis

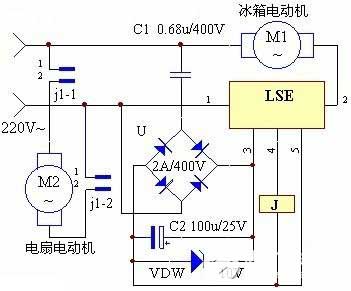

Das Schaltungsbetriebsprinzip des Geräts ist in der Abbildung dargestellt.
Experimente zeigen, dass bei laufendem Kühlkompressor Luftkühlungsmaßnahmen für den Kompressor und den Kühler des Kühlschranks getroffen werden, die nicht nur den Kompressor schützen, sondern auch einen offensichtlichen Energiespareffekt haben.
Wenn der Kühlschrankmotor M1 startet, befindet sich der Hauptstromkreis von LSE ①, ② Fuß zwischen den Absprachen. Seine 4 Fuß Ausgangsleistung, Relais J Erregerzug. Die normalerweise offenen Kontakte j1-1, j-2 sind geschlossen, die Stromversorgung des Lüfters M2 ist eingeschaltet und der M2 arbeitet für die Luftkühlung.
Wenn M1 aufhört zu arbeiten, LSE ④ Fuß und niedrig geht, wird es automatisch freigegeben J, M2 hört auf zu arbeiten.
Das Schaltungsbetriebsprinzip des Geräts ist in der Abbildung dargestellt.
Experimente zeigen, dass bei laufendem Kühlkompressor Luftkühlungsmaßnahmen für den Kompressor und den Kühler des Kühlschranks getroffen werden, die nicht nur den Kompressor schützen, sondern auch einen offensichtlichen Energiespareffekt haben.
Wenn der Kühlschrankmotor M1 startet, befindet sich der Hauptstromkreis von LSE ①, ② Fuß zwischen den Absprachen. Seine 4 Fuß Ausgangsleistung, Relais J Erregerzug. Die normalerweise offenen Kontakte j1-1, j-2 sind geschlossen, die Stromversorgung des Lüfters M2 ist eingeschaltet und der M2 arbeitet für die Luftkühlung.
Wenn M1 aufhört zu arbeiten, LSE ④ Fuß und niedrig geht, wird es automatisch freigegeben J, M2 hört auf zu arbeiten.
