Suministro de interruptor térmico
La serie de productos KSD301 es el interruptor térmico más utilizado. En Ya Xun, ofrecemos estampado bimetálico tipo plato de alta precisión, clasificación de temperatura, ensamblaje, prueba de productos, servicio integral. Nuestro desarrollo de productos para las necesidades del mercado, hay una variedad de diferentes tamaños de producto, diferentes métodos de control de temperatura. Si está desarrollando un nuevo producto, necesita conocer el protector térmico del producto, póngase en contacto con nuestro equipo profesional, puede obtener una oferta y una muestra satisfactorias.

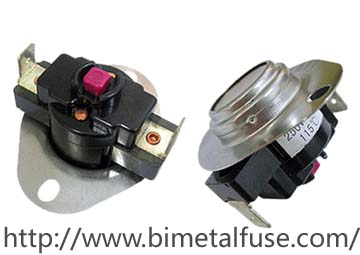

¿Qué es el interruptor térmico?
El elemento sensor de temperatura de la serie KSD301 es bimetálico, es la protección contra sobrecalentamiento eléctrico más utilizada. Cuando el trabajo eléctrico, el bimetal está en estado libre, los contactos están en estado cerrado / desconectado, cuando la temperatura del aparato eléctrico no sube normalmente. cuando se alcanza la temperatura de acción de protección del interruptor térmico, sujeto a los efectos del calor bimetálico, produce tensión interna y acción rápida, contacto abierto / cerrado, circuito de apagado / encendido, que desempeñan un papel protector en la temperatura. Cuando el enfriamiento eléctrico a la temperatura de reinicio, el contacto se cierra / abre automáticamente, enciende la alimentación, para volver a las condiciones normales de trabajo. La serie de productos KSD301 generalmente se puede repetir decenas de miles de veces.
Característica del interruptor térmico
Rendimiento estable, alta precisión;
Tamaño pequeño, peso ligero;
No tirar del arco, la estructura de precisión;
Se puede reutilizar, larga vida;
Ampliamente utilizado, la instalación de diversificación;
Alta potencia, se puede aplicar a grandes aparatos eléctricos de corriente;
Radio seca preocupación pequeña.
Método de representación del modelo de producto
K S D 301 / □ □ □ / □□□□□
Código de clase K: termostato K
Modo de acción de contacto S: S- acción instantánea, M- acción lenta
D Modo de ajuste de temperatura: D-fijo, T-ajustable
Código de diseño 301: 301
Forma fija: 1 - cubierta fija de aluminio, 2 - anillo activo libre fijo, 3 - no fijo
Postura terminal: 1 nivel; 2. vertical; 3 pliegues 45 °; 4. horizontal / vertical; 5 niveles / curva 45 °; 6. pie vertical / curvado 45 °; 7 - sin pin; 8 - otros ángulos
Tipo de terminal: serie 1-250; 2-187 series; Terminal 3 no estándar
Rango de temperatura de funcionamiento Valor nominal: 3 dígitos + modo encendido-apagado + valor absoluto del rango de 1 bit.
6. Tipo de alta potencia (KSD302): AC250V o 400V; 50 / 60Hz
1) 16A; 20A; 25A; 30A; 35A
2) 50A; 55A; 60A;
7. Tipo de descongelamiento:
Utilizado principalmente en el control de descongelación del refrigerador En el compresor funcionando a un cierto tiempo, inmediatamente después de que la temperatura de los -14 ° C sentida por el termostato de descongelación en el evaporador, encienda la corriente, en este momento la operación del temporizador de descongelación, el calentador de descongelación comenzó a funcionar. cuando el termostato de descongelación se siente +5 ℃, los contactos del termostato de descongelación se abren, el termostato de descongelación (tubo) deja de funcionar.

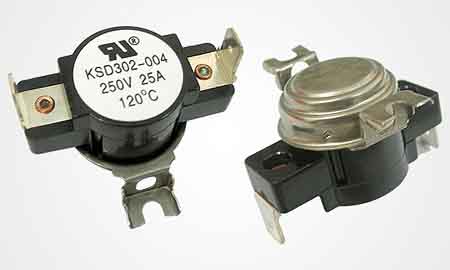

Estructura del producto
Serie KSD301 de interruptor de control de temperatura, los componentes básicos de los accesorios del termostato:
Carcasa (baquelita, cerámica), cubierta de aluminio (cubierta de acero inoxidable, perno de cobre), terminales, contactos, remaches, contacto estático, lámina móvil, lámina de temperatura (lámina bimetálica), etc. Al fabricar un termostato de precisión, se necesitan más de una docena de procesos, ensamblados por equipos mecánicos automatizados.
1, carcasa KSD301 (baquelita y cerámica)
2.KSD301, cubierta de aluminio KSD302 (efecto térmico y protector)
3.KD301 terminal 6.3mm 4.8mm (efecto conductor de conexión)
4, the contacts (the contacts of silver and copper, silver dot product expensive)
5, rivets (connection and fixed)
6, the stationary contact piece (copper)
7, moveable spring (copper)
8, Temperature sheet (Bimetallic)
Parámetros técnicos y terminología del producto
Termostato KSD301 Un controlador de temperatura de precisión. Los productos, desde el diseño, la producción hasta las pruebas, son los requisitos técnicos estándar. En Ya Xun, un laboratorio independiente, al establecer los estándares de la industria del termostato para guiar el mercado, cuando contacta a nuestro equipo técnico profesional, primero debe proporcionar los parámetros técnicos del diseño e instalación del producto. Para lograr los mejores resultados, nuestros ingenieros deben estudiar cuidadosamente las aplicaciones de sus productos, a fin de optimizar la instalación adecuada y el control de temperatura.
Lo cual puede incluir la adición de cableado para evitar que el termostato y el cuerpo calefactor no estén en contacto cercano. afectar la precisión del control de temperatura del producto. Por favor, configure los estándares de producción del termostato de mi empresa:
6, fuerza eléctrica: CA 50Hz 1800V duró 1 minuto, sin parpadeo, sin avería
7, resistencia de contacto: ≤ 50mΩ
8, resistencia de aislamiento: ≥ 100MΩ
9, forma de contacto: Normalmente cerrado: aumento de temperatura, contacto abierto, caída de temperatura, contacto conectado;
Normalmente abierto: aumento de temperatura, contacto conectado, caída de temperatura, contacto abierto
10, la clase de protección de la carcasa: IP00
11, puesta a tierra: a través de la carcasa metálica del termostato y las partes metálicas conectadas al dispositivo.
12, instalación: con una madre o refuerzo de soldadura.
13, el rango de temperatura: -25 ℃ ∽ +240 ℃.
14, establezca la temperatura de ajuste de temperatura
El valor objetivo de temperatura establecido en el termostato se desconecta o enciende automáticamente cuando la temperatura sube o baja por debajo del valor objetivo en condiciones normales de funcionamiento.
15, diferencia de temperatura de encendido y apagado
La diferencia de temperatura entre el circuito de encendido y apagado automático cuando la temperatura se establece en el termostato.
16, temperatura de trabajo
Cuando la temperatura se establece en un determinado valor de temperatura en el termostato, el contacto de aumento de temperatura está abierto o activado o el contacto de caída de temperatura se activa o desactiva para controlar el valor de temperatura.

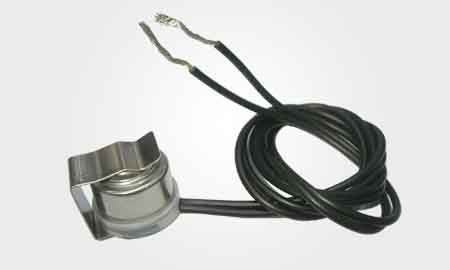

Precauciones de instalación
El termostato es un tipo de componentes de protección contra sobrecalentamiento, es la protección de la seguridad eléctrica. elegimos un buen termostato, al mismo tiempo prestamos atención a los estándares de instalación del producto, a fin de mejorar la aplicación del rendimiento y las características del producto, para garantizar el uso seguro del producto.
1, la instalación del interruptor térmico de la cubierta de aluminio no puede ser la parte superior del colapso, suelta o deformada, para evitar que la cubierta de aluminio no pueda ser un buen contacto con el elemento calefactor, lo que afecta el efecto de la temperatura;
2, no puede permitir que el líquido penetre dentro del termostato KSD301,
3, las grietas de la carcasa del interruptor térmico deben ser productos reemplazados,
4, el terminal tiene varias formas diferentes, están sujetas a los requisitos de los clientes personalizados. Si la instalación no cumple con los requisitos del cliente, tampoco puede cambiar arbitrariamente la instalación del terminal.
5, requisitos del almacén de almacenamiento del interruptor térmico: humedad relativa inferior al 90%, temperatura ambiente inferior a 40 ℃, gases ventilados, secos, no corrosivos.
6, instalación del interruptor térmico, la cubierta de aluminio debe estar cerca del cuerpo de calentamiento, para garantizar el efecto de la temperatura, la superficie del elemento de calentamiento debe estar recubierta con gel de sílice térmica, de modo que el termostato se fije en la superficie del cuerpo de calentamiento .
7, el interruptor térmico tiene diferentes opciones de corriente (5A, 10A, 15A, 20A ... 50A), si las especificaciones del producto de la corriente son 5A, no puede usar más de 5A aparatos eléctricos actuales.
Comience su próximo proyecto
Para el interruptor térmico aplicado a diferentes proyectos eléctricos, nuestro equipo profesional analizará y comparará la protección de los electrodomésticos, elegirá uno de los protectores térmicos más adecuados para usted. Puede comprender no solo la diferencia de precio entre los productos, sino también las posibles ventajas de rendimiento del producto, el tiempo de respuesta del proyecto. Contáctenos hoy para cotizaciones gratuitas y evaluaciones de proyectos.
Aplicaciones
Ampliamente utilizado: bebederos, calentadores de agua, sándwiches, tostadoras, lavaplatos, secadoras, gabinetes de desinfección, hornos microondas, cafeteras eléctricas, cocinas eléctricas, refrigeradores, aires acondicionados, máquinas de plástico, equipos de oficina, calentadores para asientos de electrodomésticos.
La serie de productos KSD301 es el interruptor térmico más utilizado. En Ya Xun, ofrecemos estampado bimetálico tipo plato de alta precisión, clasificación de temperatura, ensamblaje, prueba de productos, servicio integral. Nuestro desarrollo de productos para las necesidades del mercado, hay una variedad de diferentes tamaños de producto, diferentes métodos de control de temperatura. Si está desarrollando un nuevo producto, necesita conocer el protector térmico del producto, póngase en contacto con nuestro equipo profesional, puede obtener una oferta y una muestra satisfactorias.
¿Qué es el interruptor térmico?
El elemento sensor de temperatura de la serie KSD301 es bimetálico, es la protección contra sobrecalentamiento eléctrico más utilizada. Cuando el trabajo eléctrico, el bimetal está en estado libre, los contactos están en estado cerrado / desconectado, cuando la temperatura del aparato eléctrico no sube normalmente. cuando se alcanza la temperatura de acción de protección del interruptor térmico, sujeto a los efectos del calor bimetálico, produce tensión interna y acción rápida, contacto abierto / cerrado, circuito de apagado / encendido, que desempeñan un papel protector en la temperatura. Cuando el enfriamiento eléctrico a la temperatura de reinicio, el contacto se cierra / abre automáticamente, enciende la alimentación, para volver a las condiciones normales de trabajo. La serie de productos KSD301 generalmente se puede repetir decenas de miles de veces.
Característica del interruptor térmico
Rendimiento estable, alta precisión;
Tamaño pequeño, peso ligero;
No tirar del arco, la estructura de precisión;
Se puede reutilizar, larga vida;
Ampliamente utilizado, la instalación de diversificación;
Alta potencia, se puede aplicar a grandes aparatos eléctricos de corriente;
Radio seca preocupación pequeña.
Método de representación del modelo de producto
K S D 301 / □ □ □ / □□□□□
Código de clase K: termostato K
Modo de acción de contacto S: S- acción instantánea, M- acción lenta
D Modo de ajuste de temperatura: D-fijo, T-ajustable
Código de diseño 301: 301
Forma fija: 1 - cubierta fija de aluminio, 2 - anillo activo libre fijo, 3 - no fijo
Postura terminal: 1 nivel; 2. vertical; 3 pliegues 45 °; 4. horizontal / vertical; 5 niveles / curva 45 °; 6. pie vertical / curvado 45 °; 7 - sin pin; 8 - otros ángulos
Tipo de terminal: serie 1-250; 2-187 series; Terminal 3 no estándar
Rango de temperatura de funcionamiento Valor nominal: 3 dígitos + modo encendido-apagado + valor absoluto del rango de 1 bit.
Método de control
Serie KSD de control de temperatura después de años de desarrollo tecnológico, para adaptarse al producto de una variedad de métodos de control de temperatura. en Ya Xun, para cumplir con los requisitos de diferentes clientes, el desarrollo de una variedad de productos de control de temperatura:
1. Reinicio automático: cambia o disminuye con la temperatura, el contacto interno se desconecta o cierra automáticamente.
2. Restablecimiento manual (tipo antiseco):
Utilizado principalmente en calentadores de agua, cuando la temperatura aumenta, el contacto se desconectará automáticamente; Cuando la temperatura del controlador se enfría, debe presionar manualmente el botón para restablecer el contacto nuevamente cerrado.
3. Normalmente cerrado (NC): Los electrodomésticos funcionan correctamente, el contacto está cerrado, el termostato está en estado de alimentación. Cuando la temperatura alcanza la temperatura de funcionamiento, el calor de la lámina bimetálica genera tensión interna, y una acción rápida, abre los contactos, corta / enciende el circuito, que juegan un papel en el control de la temperatura.
4. Tipo normalmente abierto (NO): Trabajo eléctrico, el contacto está en estado abierto, el termostato está en estado de energía. Cuando la temperatura alcanza la temperatura de funcionamiento, el calor de la lámina bimetálica genera tensión interna y acción rápida, contacto cerrado, conectado a la fuente de alimentación de refrigeración, reduciendo la temperatura del elemento generador de calor, que desempeña un papel protector.
5. Tipo de parámetro eléctrico convencional: 1) AC250V 50 ~ 60Hz 5A / 10A / 15A (carga resistiva)
2) UL AC125V 50Hz 15A (carga resistiva)
Serie KSD de control de temperatura después de años de desarrollo tecnológico, para adaptarse al producto de una variedad de métodos de control de temperatura. en Ya Xun, para cumplir con los requisitos de diferentes clientes, el desarrollo de una variedad de productos de control de temperatura:
1. Reinicio automático: cambia o disminuye con la temperatura, el contacto interno se desconecta o cierra automáticamente.
2. Restablecimiento manual (tipo antiseco):
Utilizado principalmente en calentadores de agua, cuando la temperatura aumenta, el contacto se desconectará automáticamente; Cuando la temperatura del controlador se enfría, debe presionar manualmente el botón para restablecer el contacto nuevamente cerrado.
3. Normalmente cerrado (NC): Los electrodomésticos funcionan correctamente, el contacto está cerrado, el termostato está en estado de alimentación. Cuando la temperatura alcanza la temperatura de funcionamiento, el calor de la lámina bimetálica genera tensión interna, y una acción rápida, abre los contactos, corta / enciende el circuito, que juegan un papel en el control de la temperatura.
4. Tipo normalmente abierto (NO): Trabajo eléctrico, el contacto está en estado abierto, el termostato está en estado de energía. Cuando la temperatura alcanza la temperatura de funcionamiento, el calor de la lámina bimetálica genera tensión interna y acción rápida, contacto cerrado, conectado a la fuente de alimentación de refrigeración, reduciendo la temperatura del elemento generador de calor, que desempeña un papel protector.
5. Tipo de parámetro eléctrico convencional: 1) AC250V 50 ~ 60Hz 5A / 10A / 15A (carga resistiva)
2) UL AC125V 50Hz 15A (carga resistiva)
1) 16A; 20A; 25A; 30A; 35A
2) 50A; 55A; 60A;
7. Tipo de descongelamiento:
Utilizado principalmente en el control de descongelación del refrigerador En el compresor funcionando a un cierto tiempo, inmediatamente después de que la temperatura de los -14 ° C sentida por el termostato de descongelación en el evaporador, encienda la corriente, en este momento la operación del temporizador de descongelación, el calentador de descongelación comenzó a funcionar. cuando el termostato de descongelación se siente +5 ℃, los contactos del termostato de descongelación se abren, el termostato de descongelación (tubo) deja de funcionar.
Estructura del producto
Serie KSD301 de interruptor de control de temperatura, los componentes básicos de los accesorios del termostato:
Carcasa (baquelita, cerámica), cubierta de aluminio (cubierta de acero inoxidable, perno de cobre), terminales, contactos, remaches, contacto estático, lámina móvil, lámina de temperatura (lámina bimetálica), etc. Al fabricar un termostato de precisión, se necesitan más de una docena de procesos, ensamblados por equipos mecánicos automatizados.
1, carcasa KSD301 (baquelita y cerámica)
2.KSD301, cubierta de aluminio KSD302 (efecto térmico y protector)

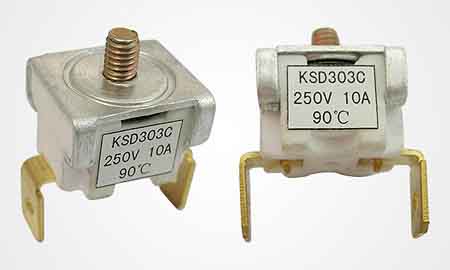

3.KD301 terminal 6.3mm 4.8mm (efecto conductor de conexión)
 |
Tamaño de terminal AxB
|
4.8x0.5 | 4.8x0.8 | 6.3x0.8 |
| Axial force N | 50 | 60 | 70 |
4, the contacts (the contacts of silver and copper, silver dot product expensive)
5, rivets (connection and fixed)
6, the stationary contact piece (copper)
7, moveable spring (copper)
8, Temperature sheet (Bimetallic)
Parámetros técnicos y terminología del producto
Termostato KSD301 Un controlador de temperatura de precisión. Los productos, desde el diseño, la producción hasta las pruebas, son los requisitos técnicos estándar. En Ya Xun, un laboratorio independiente, al establecer los estándares de la industria del termostato para guiar el mercado, cuando contacta a nuestro equipo técnico profesional, primero debe proporcionar los parámetros técnicos del diseño e instalación del producto. Para lograr los mejores resultados, nuestros ingenieros deben estudiar cuidadosamente las aplicaciones de sus productos, a fin de optimizar la instalación adecuada y el control de temperatura.
Lo cual puede incluir la adición de cableado para evitar que el termostato y el cuerpo calefactor no estén en contacto cercano. afectar la precisión del control de temperatura del producto. Por favor, configure los estándares de producción del termostato de mi empresa:
GB / T14536.1-12008 Controladores automáticos para uso doméstico y similares. Parte 1: Requisitos generales.
GB14536.10-2008 Requisitos particulares para controladores sensibles a la temperatura para control automático de uso doméstico y similar
JB / T3751-1997 hogar y controlador de temperatura bimetálico similar
Idt IEC730-1: 2008 UL873
1, parámetros eléctricos: 1) CQC, VDE, UL, CUL, AC250V 50 ~ 60Hz 5A / 10A / 15A (carga resistiva)
2) UL AC 125V 50Hz 15A (carga resistiva)
2, el rango de temperatura de funcionamiento: 0 ~ 240 ℃ (opcional), la precisión de la temperatura: ± 2 ± 3 ± 5 ± 10 ℃
3, la respuesta y la diferencia de temperatura de acción: 8 ~ 100 ℃ (opcional)
4, método de cableado: terminal de enchufe 250 # (curva 0 ~ 90 ° opcional); terminal de enchufe 187 # (doble 0 ~ 90 ° opcional, espesor 0.5, 0.8 mm opcional)
5, la vida útil: ≥ 100000 veces
GB14536.10-2008 Requisitos particulares para controladores sensibles a la temperatura para control automático de uso doméstico y similar
JB / T3751-1997 hogar y controlador de temperatura bimetálico similar
Idt IEC730-1: 2008 UL873
1, parámetros eléctricos: 1) CQC, VDE, UL, CUL, AC250V 50 ~ 60Hz 5A / 10A / 15A (carga resistiva)
2) UL AC 125V 50Hz 15A (carga resistiva)
2, el rango de temperatura de funcionamiento: 0 ~ 240 ℃ (opcional), la precisión de la temperatura: ± 2 ± 3 ± 5 ± 10 ℃
3, la respuesta y la diferencia de temperatura de acción: 8 ~ 100 ℃ (opcional)
4, método de cableado: terminal de enchufe 250 # (curva 0 ~ 90 ° opcional); terminal de enchufe 187 # (doble 0 ~ 90 ° opcional, espesor 0.5, 0.8 mm opcional)
5, la vida útil: ≥ 100000 veces
7, resistencia de contacto: ≤ 50mΩ
8, resistencia de aislamiento: ≥ 100MΩ
9, forma de contacto: Normalmente cerrado: aumento de temperatura, contacto abierto, caída de temperatura, contacto conectado;
Normalmente abierto: aumento de temperatura, contacto conectado, caída de temperatura, contacto abierto
10, la clase de protección de la carcasa: IP00
11, puesta a tierra: a través de la carcasa metálica del termostato y las partes metálicas conectadas al dispositivo.
12, instalación: con una madre o refuerzo de soldadura.
13, el rango de temperatura: -25 ℃ ∽ +240 ℃.
14, establezca la temperatura de ajuste de temperatura
El valor objetivo de temperatura establecido en el termostato se desconecta o enciende automáticamente cuando la temperatura sube o baja por debajo del valor objetivo en condiciones normales de funcionamiento.
15, diferencia de temperatura de encendido y apagado
La diferencia de temperatura entre el circuito de encendido y apagado automático cuando la temperatura se establece en el termostato.
16, temperatura de trabajo
Cuando la temperatura se establece en un determinado valor de temperatura en el termostato, el contacto de aumento de temperatura está abierto o activado o el contacto de caída de temperatura se activa o desactiva para controlar el valor de temperatura.
Precauciones de instalación
El termostato es un tipo de componentes de protección contra sobrecalentamiento, es la protección de la seguridad eléctrica. elegimos un buen termostato, al mismo tiempo prestamos atención a los estándares de instalación del producto, a fin de mejorar la aplicación del rendimiento y las características del producto, para garantizar el uso seguro del producto.
1, la instalación del interruptor térmico de la cubierta de aluminio no puede ser la parte superior del colapso, suelta o deformada, para evitar que la cubierta de aluminio no pueda ser un buen contacto con el elemento calefactor, lo que afecta el efecto de la temperatura;
2, no puede permitir que el líquido penetre dentro del termostato KSD301,
3, las grietas de la carcasa del interruptor térmico deben ser productos reemplazados,
4, el terminal tiene varias formas diferentes, están sujetas a los requisitos de los clientes personalizados. Si la instalación no cumple con los requisitos del cliente, tampoco puede cambiar arbitrariamente la instalación del terminal.
5, requisitos del almacén de almacenamiento del interruptor térmico: humedad relativa inferior al 90%, temperatura ambiente inferior a 40 ℃, gases ventilados, secos, no corrosivos.
6, instalación del interruptor térmico, la cubierta de aluminio debe estar cerca del cuerpo de calentamiento, para garantizar el efecto de la temperatura, la superficie del elemento de calentamiento debe estar recubierta con gel de sílice térmica, de modo que el termostato se fije en la superficie del cuerpo de calentamiento .
7, el interruptor térmico tiene diferentes opciones de corriente (5A, 10A, 15A, 20A ... 50A), si las especificaciones del producto de la corriente son 5A, no puede usar más de 5A aparatos eléctricos actuales.
Comience su próximo proyecto
Para el interruptor térmico aplicado a diferentes proyectos eléctricos, nuestro equipo profesional analizará y comparará la protección de los electrodomésticos, elegirá uno de los protectores térmicos más adecuados para usted. Puede comprender no solo la diferencia de precio entre los productos, sino también las posibles ventajas de rendimiento del producto, el tiempo de respuesta del proyecto. Contáctenos hoy para cotizaciones gratuitas y evaluaciones de proyectos.
Aplicaciones
Ampliamente utilizado: bebederos, calentadores de agua, sándwiches, tostadoras, lavaplatos, secadoras, gabinetes de desinfección, hornos microondas, cafeteras eléctricas, cocinas eléctricas, refrigeradores, aires acondicionados, máquinas de plástico, equipos de oficina, calentadores para asientos de electrodomésticos.
