Tamaño mínimo y parámetros del interruptor de control de temperatura bimetálico
Las baterías de litio de China se usan ampliamente en teléfonos móviles, computadoras portátiles, bicicletas eléctricas, vehículos eléctricos, herramientas eléctricas, cámaras digitales y muchas otras áreas aguas abajo. La capacidad de almacenamiento de energía en la demanda de baterías de litio representó solo alrededor del 2%, mientras que en los teléfonos móviles y las computadoras portátiles representaron hasta el 38% y el 24%. La protección contra sobrecalentamiento de la batería de litio también es cada vez más importante. Esta corriente y voltaje de la batería de litio es relativamente pequeña. Para facilitar la protección térmica de estas baterías de litio, interruptor de temperatura bimetálico pequeño para obtener un desarrollo rápido.
El interruptor de control de temperatura mínima actual es un protector térmico cuadrado. Los modelos de producto son series TB02, series KW, el tamaño estándar del producto: largo * ancho * grueso (11. 5 * 5. 0 * 2. 4) mm, la longitud del cable se puede personalizar de acuerdo con los requisitos del cliente. El interruptor de control de temperatura mínima Dongguan Yaxun tiene dos tipos de carcasa:
Tamaño de la caja moldeada: longitud 15 * ancho 5.4 * altura 2.4
Tamaño de la caja de acero: longitud 11.5 * ancho 5.0 * altura 2.4
Rendimiento
3. 1 corriente clasificada
4A / DC12V, 3A / DC24V, 3A / AC115V, 2A / AC250V
3. 2 Temperatura de desconexión: 30 ℃ ~ 155 ℃ Restablecer temperatura 20 ℃ ~ 110 ℃ (ver dibujo).
3. 3 Prueba de tracción: el extremo del cable del producto debe ser capaz de resistir una tensión mayor o igual a 20N. El cable se rompe y se desliza.
3. 4 voltaje de aislamiento: a. Los productos en la desconexión entre el cable deben ser capaces de soportar AC660V, que duró 1 minuto sin fenómeno de ruptura disruptiva;
B. El cable del producto y la carcasa de aislamiento pueden soportar AC1800V, duraron 1S sin el fenómeno de ruptura disruptiva;
3.5 Resistencia de aislamiento: en condiciones normales, la resistencia de aislamiento entre el cable y la carcasa de aislamiento es superior a 100MΩ. (Usando la tabla para el DC500V megger)
3.6 resistencia de contacto: la resistencia de contacto del producto no debe ser superior a 50 mΩ.
3.7 prueba de alta temperatura:
A. el producto se coloca por encima de la temperatura de funcionamiento nominal de 20 ℃ del entorno de aire mantenido 96 h;
B.5 min La temperatura límite es 180 ° C
4.3.1 tipo normalmente cerrado
TB02-BB8D - Modelo de producto de caja moldeada TB02-BB1D - Modelo de producto de caja de hierro
XXX ℃ - Temperatura de rotura nominal XXX ℃ - Temperatura de rotura nominal
4.3.2 tipo normalmente abierto
TB02-KA8D - Modelo de caja moldeada Producto TB02-KA1D - Modelo de caja de hierro
XXX ℃ - Temperatura de rotura nominal XXX ℃ - Temperatura de rotura nominal
5.tabla de parámetros de temperatura:
Tamaño y estructura del producto:
Guía técnica: <Reglas de inspección del interruptor de temperatura Ksd9700>
Las baterías de litio de China se usan ampliamente en teléfonos móviles, computadoras portátiles, bicicletas eléctricas, vehículos eléctricos, herramientas eléctricas, cámaras digitales y muchas otras áreas aguas abajo. La capacidad de almacenamiento de energía en la demanda de baterías de litio representó solo alrededor del 2%, mientras que en los teléfonos móviles y las computadoras portátiles representaron hasta el 38% y el 24%. La protección contra sobrecalentamiento de la batería de litio también es cada vez más importante. Esta corriente y voltaje de la batería de litio es relativamente pequeña. Para facilitar la protección térmica de estas baterías de litio, interruptor de temperatura bimetálico pequeño para obtener un desarrollo rápido.
El interruptor de control de temperatura mínima actual es un protector térmico cuadrado. Los modelos de producto son series TB02, series KW, el tamaño estándar del producto: largo * ancho * grueso (11. 5 * 5. 0 * 2. 4) mm, la longitud del cable se puede personalizar de acuerdo con los requisitos del cliente. El interruptor de control de temperatura mínima Dongguan Yaxun tiene dos tipos de carcasa:
Tamaño de la caja moldeada: longitud 15 * ancho 5.4 * altura 2.4
Tamaño de la caja de acero: longitud 11.5 * ancho 5.0 * altura 2.4
Rendimiento
3. 1 corriente clasificada
4A / DC12V, 3A / DC24V, 3A / AC115V, 2A / AC250V
3. 2 Temperatura de desconexión: 30 ℃ ~ 155 ℃ Restablecer temperatura 20 ℃ ~ 110 ℃ (ver dibujo).
3. 3 Prueba de tracción: el extremo del cable del producto debe ser capaz de resistir una tensión mayor o igual a 20N. El cable se rompe y se desliza.
3. 4 voltaje de aislamiento: a. Los productos en la desconexión entre el cable deben ser capaces de soportar AC660V, que duró 1 minuto sin fenómeno de ruptura disruptiva;
B. El cable del producto y la carcasa de aislamiento pueden soportar AC1800V, duraron 1S sin el fenómeno de ruptura disruptiva;
3.5 Resistencia de aislamiento: en condiciones normales, la resistencia de aislamiento entre el cable y la carcasa de aislamiento es superior a 100MΩ. (Usando la tabla para el DC500V megger)
3.6 resistencia de contacto: la resistencia de contacto del producto no debe ser superior a 50 mΩ.
3.7 prueba de alta temperatura:
A. el producto se coloca por encima de la temperatura de funcionamiento nominal de 20 ℃ del entorno de aire mantenido 96 h;
B.5 min La temperatura límite es 180 ° C
4.3.1 tipo normalmente cerrado
TB02-BB8D - Modelo de producto de caja moldeada TB02-BB1D - Modelo de producto de caja de hierro
XXX ℃ - Temperatura de rotura nominal XXX ℃ - Temperatura de rotura nominal
4.3.2 tipo normalmente abierto
TB02-KA8D - Modelo de caja moldeada Producto TB02-KA1D - Modelo de caja de hierro
XXX ℃ - Temperatura de rotura nominal XXX ℃ - Temperatura de rotura nominal
5.tabla de parámetros de temperatura:
| No. | Temperatura de funcionamiento | Restablecer la temperatura | No. | Temperatura de funcionamiento | Restablecer la temperatura |
| 30 | 30±3℃ | ≥20℃ | 95 | 95±5℃ | 70±15℃ |
| 35 | 35±3.5℃ | ≥25℃ | 100 | 100±5℃ | 70±15℃ |
| 40 | 40±4℃ | ≥30℃ | 105 | 105±5℃ | 75±15℃ |
| 45 | 45±4.5℃ | ≥33℃ | 110 | 110±5℃ | 75±15℃ |
| 50 | 50±5℃ | ≥35℃ | 115 | 115±5℃ | 80±15℃ |
| 55 | 55±5℃ | 42±6℃ | 120 | 120±5℃ | 85±15℃ |
| 60 | 60±5℃ | 45±8℃ | 125 | 125±5℃ | 85±15℃ |
| 65 | 65±5℃ | 48±10℃ | 130 | 130±5℃ | 90±15℃ |
| 70 | 70±5℃ | 50±12℃ | 135 | 135±5℃ | 95±15℃ |
| 75 | 75±5℃ | 53±14℃ | 140 | 140±5℃ | 100±15℃ |
| 80 | 80±5℃ | 55±15℃ | 145 | 145±5℃ | 100±15℃ |
| 85 | 85±5℃ | 60±15℃ | 150 | 150±℃ | 105±15℃ |
| 90 | 90±5℃ | 65±15℃ | 155 | 155±5℃ | 110±15℃ |

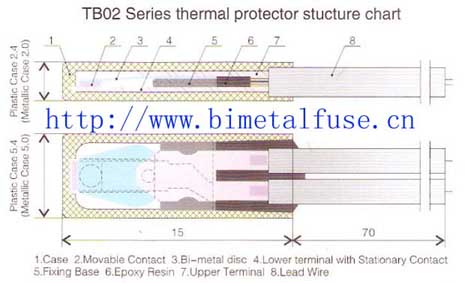

Tamaño y estructura del producto:
Guía técnica: <Reglas de inspección del interruptor de temperatura Ksd9700>
