Reglas de prueba del interruptor de temperatura Ksd9700

2020-04-07 10:21 tecnología de interruptor de t Views：

TAG: Protector térmico KSD301 TB02 KSD9700 17AM Interruptor bimetálico Interruptor de control de temperatura de China Interruptor de control de temperatura en miniatura Termostato de descongelamiento Termostato ajustable control térmicotermostato

1.1 Clasificación de pruebas
      Métodos de prueba: inspección de tipo e inspección de fábrica dos.
1.2 Inspección de tipo
      El interruptor de temperatura Ksd9700 es una de las siguientes circunstancias, General debe ser prueba de tipo:
      A. Nuevos estereotipos de productos o productos viejos cuando la producción de la fábrica;
      B. Después de la producción formal, como la estructura, los materiales, la tecnología tiene un cambio mayor, puede afectar el rendimiento del producto;
      C. 1 año después de la interrupción del producto, cuando se reanuda la producción;
      D. Producción normal, realizar una prueba cada año;
      E. Las agencias nacionales de supervisión de calidad deben llevar a cabo los requisitos de la prueba de tipo.
1.2.1 Reglas de inspección de tipo

Se utiliza para probar el interruptor de temperatura Ksd9700. Debe ser el principal proceso de fabricación de productos formales totalmente equipados. Cada proyecto de prueba no debe ser inferior a 5, todos los elementos de prueba están calificados y probados para todos los productos probados, se consideró calificado como inspección de interruptor de temperatura Ksd9700, de lo contrario debe analizar las razones, tomar medidas técnicas e incluso mejorar el diseño, la tecnología, herramientas, etc., para volver a realizar, hasta el tipo de inspección hasta el momento.
1.2.2 Tipo de elementos de inspección
Escriba los elementos de prueba en la Tabla 1.
Tabla 1:

No.	Proyecto de piloto	Agrupación de productos			Requerimientos técnicos	método de experimento
No.	Proyecto de piloto	1	2	3	Requerimientos técnicos	método de experimento
1	Exterior	√			1.2.1	1.2.1
2	Prueba de tracción del cable conductor	√			1.2.2	1.2.2
3	Piezas de aislamiento de prueba de alambre incandescente	√			1.3.2	1.2.3
4	Prueba de temperatura de rotura nominal		√	√	1.4.1	1.3.1
5	Prueba de temperatura de reinicio nominal		√		1.4.2	1.3.2
6	Prueba crítica de corriente de disparo		√		1.4.3	1.3.3
7	Prueba de corriente de disparo nominal		√		1.4.4	1.3.4
8	Prueba de resistencia de contacto		√		1.4.5	1.3.5
9	Prueba de resistencia de aislamiento		√		1.4.6	1.3.6
10	Prueba de resistencia eléctrica		√		1.4.7	1.3.7
11	Test de durabilidad			√	1.4.8	1.3.8
12	Limite la prueba de rendimiento de cortocircuito		√		1.4.9	1.3.9
13	Prueba de rendimiento térmico	√			1.4.10	1.3.10
14	Prueba de rendimiento a alta temperatura	√			1.4.11	1.3.11
15	Prueba de rendimiento a baja temperatura	√			1.4.12	1.3.12
16	Prueba de rendimiento de vibración		√		1.4.13	1.3.13
Nota: La prueba se divide en 5 grupos, cada grupo de 5 muestras.

1.2.2.1 No. 1 en la Tabla 1 1.3.4.9.10.11.12.13.14 Una prueba debe estar calificada.

1.2.2.2 No. 1 en la Tabla 1 1.2.3.4.5.15.16 La primera prueba permite que cualquier elemento no esté calificado. Pero es necesario duplicar el número de pruebas de prueba. Los artículos de incumplimiento todavía están calificados para inspección.
1.3 inspección de fábrica
La inspección de fábrica se divide en dos tipos de inspección de rutina e inspección de muestreo.
1.3.1 inspección de rutina
1.3.1.1 Reglas generales de inspección
Inspección de rutina como proceso de producción del interruptor de temperatura Ksd9700. Cada producto debe ser probado, las pruebas convencionales pueden llevarse a cabo utilizando el mismo método de prueba equivalente o método de prueba rápida que la condición de prueba de tipo. Los productos no calificados deben repararse uno por uno, hasta que estén completamente calificados, si no pueden repararse,
Debería ser desechado.

1.3.1.2 artículos de inspección de rutina
       Los artículos de inspección de rutina son:
       A. inspección general;
       B. Prueba de temperatura de rotura nominal;
       C. Prueba de temperatura de reinicio clasificada;
       D. Prueba de resistencia eléctrica.
1.3.2 Inspección de muestreo
1.3.2.1 Reglas de inspección de muestreo
     Prueba de muestreo como inspección final de fábrica del interruptor de temperatura Ksd9700, inspección de muestreo de acuerdo con las disposiciones de la inspección GB2828,
Para la determinación de productos de lotes no calificados, debe ser el lote (o ciclo) de todos los productos después de la jubilación para probar Taiwán, calificado para permitir la fábrica.
1.3.2.2 muestreo de la inspección de muestreo de fábrica GB2828 en la Tabla 2, el nivel general de inspección "Ⅱ" y la Tabla 3 inspección normal de los requisitos de un programa de muestreo.
1.3.2.3 El nivel de calidad calificado de la prueba de muestreo (valor AQL) se muestra en la Tabla 2.

1.3.2.4 Muestreo de elementos de inspección
Elementos de prueba de muestreo general en la Tabla 2.
Guía técnica: <estándar de parámetros del equipo de detección del interruptor de control de temperatura>
Tabla 2

No.	Elementos de prueba	AQL
1	Exterior	4
2	Prueba de tracción del cable conductor o terminal	1.5
3	Prueba de temperatura de rotura nominal	1.0
4	Prueba de temperatura de reinicio	2.5
5	Prueba de resistencia de contacto	1.5
6	Prueba de resistencia eléctrica
Note: No. 6 AC = 0

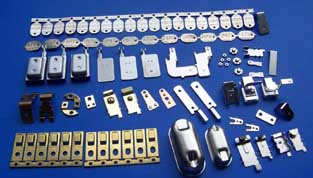

Interruptor de temperatura bimetálico KSD9700
