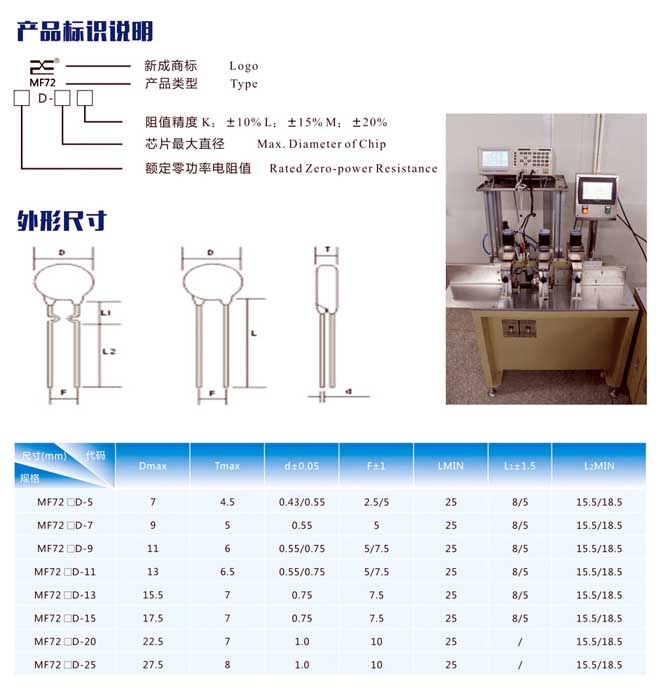

Proveedor de termistor de potencia MF72
Valor de resistencia de potencia cero RT (Ω)
RT se refiere al valor de resistencia medido a una temperatura especificada T usando una potencia de medición que hace que un cambio en el valor de resistencia sea insignificante en relación con el error de medición total.
La relación entre el valor de resistencia y el cambio de temperatura es: RT = RN expB (1 / T-1 / TN)
RT: resistencia del termistor NTC a temperatura T (K)
RN: resistencia del termistor NTC a temperatura nominal TN (K)
T: temperatura especificada (K)
B: constante de material del termistor NTC, también conocido como índice térmico
exp: exponente basado en el número natural e (e = 2.71828)
>>> Resistencia nominal de potencia cero R25 (Ω)
Según la norma nacional, el valor de resistencia de la resistencia nominal de potencia cero es el valor de resistencia R25 medido por el termistor NTC a una temperatura de referencia de 25 ° C.
Este valor de resistencia es la resistencia nominal del termistor NTC. En general, la resistencia del termistor NTC también se denomina valor.
>>> Constante de material (índice térmico) Valor B (K)
El valor B se define como:
B = [T1 * T2 / (T2-T1)] * ln (Rt1 / Rt2)
Rt1: resistencia de potencia cero a temperatura T1 (K)
Rt2: resistencia de potencia cero a temperatura T2 (K)
T1, T2: dos temperaturas especificadas (K)
Nota: Para los termistores NTC de uso común, el rango del valor B generalmente está entre 2000K ~ 6000K.
Cuanto mayor sea el valor B, menor será la resistencia residual y menor será el aumento de temperatura durante la operación.
Los principales parámetros técnicos
Nota: los modelos no enumerados se pueden personalizar
RT se refiere al valor de resistencia medido a una temperatura especificada T usando una potencia de medición que hace que un cambio en el valor de resistencia sea insignificante en relación con el error de medición total.
La relación entre el valor de resistencia y el cambio de temperatura es: RT = RN expB (1 / T-1 / TN)
RT: resistencia del termistor NTC a temperatura T (K)
RN: resistencia del termistor NTC a temperatura nominal TN (K)
T: temperatura especificada (K)
B: constante de material del termistor NTC, también conocido como índice térmico
exp: exponente basado en el número natural e (e = 2.71828)
>>> Resistencia nominal de potencia cero R25 (Ω)
Según la norma nacional, el valor de resistencia de la resistencia nominal de potencia cero es el valor de resistencia R25 medido por el termistor NTC a una temperatura de referencia de 25 ° C.
Este valor de resistencia es la resistencia nominal del termistor NTC. En general, la resistencia del termistor NTC también se denomina valor.
>>> Constante de material (índice térmico) Valor B (K)
El valor B se define como:
B = [T1 * T2 / (T2-T1)] * ln (Rt1 / Rt2)
Rt1: resistencia de potencia cero a temperatura T1 (K)
Rt2: resistencia de potencia cero a temperatura T2 (K)
T1, T2: dos temperaturas especificadas (K)
Nota: Para los termistores NTC de uso común, el rango del valor B generalmente está entre 2000K ~ 6000K.
Cuanto mayor sea el valor B, menor será la resistencia residual y menor será el aumento de temperatura durante la operación.
Los principales parámetros técnicos
| Especificaciones | Resistencia nominal de potencia cero | corriente máxima en estado estacionario | resistencia residual máxima bajo corriente de estado estable | B25/85 | B25/50 | Tiempo termal constante | Factor de disipación | Rango de temperatura de funcionamiento | Medida de potencia |
potencia nominal |
|||||||
| Rango de resistencia R25 ℃ (Ω) | Desviación (%) | @25℃(A) | R25℃(Ω) | K | Valor nominal (K) | Desviación (%) | S | mW/℃ | ℃ | mW | mW | ||||||
| 5D-5 | 5 | 1 | 0.5841 | 2700 | < 18 | > 6 | -40~+150 | ||||||||||
| 10D-5 | 10 | 0.7 | 1.039 | 2700 | < 18 | > 6 | -40~+150 | ||||||||||
| 15D-5 | 15 | 0.6 | 1.53 | 2800 | < 18 | > 6 | -40~+150 | ||||||||||
| 20D-5 | 20 | 0.6 | 2.02 | 2800 | < 18 | > 6 | -40~+150 | ||||||||||
| 22D-5 | 22 | 0.6 | 2.06 | 2800 | < 18 | > 6 | -40~+150 | ||||||||||
| 30D-5 | 30 | 0.5 | 2.227 | 2800 | < 18 | > 6 | -40~+150 | ||||||||||
| 33D-5 | 33 | 0.5 | 2.436 | 2800 | < 18 | > 6 | -40~+150 | ||||||||||
| 50D-5 | 50 | 0.4 | 2.653 | 3000 | < 18 | > 6 | -40~+150 | ||||||||||
| 60D-5 | 60 | 0.3 | 2.753 | 3000 | < 18 | > 6 | -40~+150 | ||||||||||
