Parámetro de termistor NTC - B Descripción del valor y método de cálculo
Los principales parámetros del termistor: valor de la resistencia y B, es la selección de los principales usuarios del producto considerado. Los parámetros del termistor de análisis electrónico de Yaxun son los siguientes:
El valor B es el coeficiente térmico del termistor de coeficiente de temperatura negativo. Se define como la diferencia entre los logaritmos naturales de los valores de resistencia de potencia cero a dos temperaturas y la relación de los dos reciprocos de temperatura.
Es decir, el chip termistor (una cerámica semiconductora) después de la sinterización a alta temperatura, formando un material que tiene una resistividad específica. Solo hay un valor B para cada formulación y temperatura de sinterización, llamada constante de material.

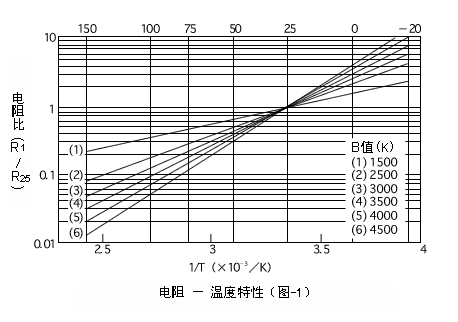

El valor B se puede calcular midiendo la resistencia a 25 grados Celsius y 50 grados Celsius (u 85 grados Celsius). Valor B y coeficiente de temperatura del producto de correlación positiva. En otras palabras, cuanto mayor sea el valor B, mayor será el coeficiente de resistencia a la temperatura.
El coeficiente de temperatura se refiere a la temperatura por cada aumento de 1 grado, la tasa de cambio en la resistencia. El valor B se puede convertir a un coeficiente de temperatura de resistencia utilizando la siguiente fórmula:
Coeficiente de temperatura de resistencia = valor B / T ^ 2 (T es el valor de temperatura absoluto a convertir). El valor B del termistor NTC generalmente está entre 2000K y 6000K. No puedo decir simplemente que el valor B es cuanto más grande, mejor o más pequeño, mejor, depende de dónde lo use. En general, como medida de temperatura, compensación de temperatura y supresión de la sobretensión con el producto, en las mismas condiciones, el valor de B es bueno. Porque a medida que cambia la temperatura, el valor B de los cambios más grandes en su valor de resistencia del producto, es más sensible.
NTC termistor B valor fórmula.
Fórmula de cálculo de resistencia de termistor NTC: Rt = R * EXP (B * (1 / T1-1 / T2)
Descripción:
1, Rt es el termistor en la resistencia a la temperatura T1;
2, R es la resistencia nominal del termistor a temperatura ambiente T2;
3, el valor B es un parámetro importante del termistor;
4, EXP es el enésimo poder de e;
5, donde T1 y T2 se refieren a la temperatura Kelvin de grado K, K = 273.15 (temperatura absoluta) + grados Celsius;
O expresado como r = R * EXP (B * (1 / t-1 / T)
Descripción: 1, r es la resistencia del termistor a temperatura t;
2, es el termistor en T a temperatura ambiente, la resistencia nominal;
3, el valor B es un parámetro importante del termistor;
4, EXP es el enésimo poder de e;
5, donde t y T se refieren a la temperatura Kelvin de grado K, K = 273,15 (temperatura absoluta) + grados Celsius;
Los valores de resistencia NTC para dos valores B diferentes son (por ejemplo, 3435 y 3950):
R = 10 * EXP (3435 (1 / t-1 / 298.15))
R = 10 * EXP (3950 (1 / T - 1 / 298.15))
Suponiendo que las dos resistencias NTC tienen la misma resistencia,
3435 (1 / t - 0.003354) = 3950 (1 / T - 0.003354)
Resolver la ecuación puede obtener dos tipos de relaciones de conversión de temperatura de valor B:
Valor de resistencia NTC de 3950 B a 3435 algoritmo de conversión de valor de temperatura:
T = 3950 / (3435 / t + 1.727) = 3950 t / (1.727 t + 3435)
Entre ellos: Unidad de temperatura: ℃, (25 grados por encima del valor de 3950 es alto)
Valor de resistencia NTC de 3950 B a 3435 algoritmo de conversión de valor de temperatura:
T = 3435 / (3950 / T-1.727) = 3435T / (3950-1.727T)
Entre ellos: unidad de temperatura: ℃, (25 grados por encima del valor de 3435 es bajo
Los parámetros electrónicos del producto Yaxun son los siguientes:
MF5A-502F-3470 modelos del termistor
MF5A - paquete de tipo epoxi
502 - La resistencia nominal a temperatura ambiente 25 grados es 5K
F - La tolerancia es (precisión) ± 1%
3470 - Termistor NTC con valor B de 3470K
RT = 5000 * EXP (3470 * (1 / T1-1 / (273.15 + 25)), R = 5000, T2 = 273.15 + 25, B = 3470,
