Clasificación y análisis de función de termistor
(A) termistor PTC de polímero - dispositivos de protección actuales:
El termistor de coeficiente de temperatura positivo (PTC) de polímero es el uso de partículas conductoras mixtas especiales de polímeros para formar polímeros conductores. PTC se conectará en serie en el circuito, a temperaturas ambiente normales, su resistencia es muy pequeña, la pérdida también es muy pequeña, no afecta el trabajo del circuito; Partículas conductoras dentro del material que contiene la formación de estructura molecular de baja resistencia, la corriente puede ser normal a través. Cuando la línea se cortocircuita o se sobrecarga, cuando la temperatura sube a la temperatura de protección del termistor (PTC), la estructura del polímero del estado cristalino a un estado no cristalino. Y con el aumento de volumen, las partículas conductoras se separaron, el calor generado por la gran corriente que fluye a través del fusible autorrecuperable funde la resina polimérica, el rápido crecimiento del volumen, para formar un estado de alta resistencia (b). La corriente de trabajo se reducirá rápidamente, limitando y protegiendo el circuito.
El termistor de coeficiente de temperatura positivo de polímero tiene una función de recuperación automática. Al resolver problemas, el termistor vuelve a enfriar la cristalización, la contracción de volumen, las partículas conductoras para formar una ruta conductiva, el fusible de recuperación automática vuelve a un estado de baja impedancia. Completando así la protección del circuito, no hay reemplazo manual de PTC.
(B) Componentes de compensación de temperatura MF11 / MF12:
Debido al coeficiente de temperatura negativo, el valor de resistencia del termistor (NTC) puede disminuirse al aumentar la temperatura; El termistor de coeficiente de temperatura negativo en el circuito, No hay termistor de coeficiente de temperatura negativo antes del circuito con la resistencia total aumenta con la temperatura (Rc); Y con un termistor de coeficiente de temperatura negativo para compensar, Resistencia total R El total del circuito no cambia significativamente con la temperatura. (Por ejemplo, para ser un sensor. Si un solo coeficiente de temperatura de los componentes, el error relativo será relativamente grande. Si el coeficiente de temperatura positivo y negativo de la combinación de componentes, solo balance de fase positivo y negativo, el error será relativamente pequeño).
(C) del sensor de temperatura del agua del automóvil: un elemento sensor de temperatura del termistor típico
Sensor de temperatura del agua que utiliza el principio de termistor, cuanto menor es la temperatura, mayor es la resistencia; Cuanto mayor es la temperatura, menor es la resistencia. La resistencia del termistor de aplicación está entre 275 ohmios y 6500 ohmios.
1, el primero, el papel del sensor de temperatura del agua del automóvil es relativamente simple. Es a través de los cambios de resistencia interna del termistor, a través de las personas actuales cambiará, por lo que la tabla de temperatura del agua cambia, Indirecta informa a las personas la temperatura de funcionamiento del motor.
(2), el segundo, el sensor de temperatura del agua de la estructura no cambia mucho, pero su función es proporcionar un control de temperatura de la unidad de control del motor de la señal analógica. Su voltaje de suministro es proporcionado por la fuente de alimentación de 5V de la unidad de control. La señal devuelta a la unidad de control es una señal que varía linealmente de 1. 3V a 3. 8V. El papel principal es decirle a la unidad de control del motor que ahora es el número de temperatura. A su vez, su señal para la unidad de control y su importante. Principalmente, el motor a diferentes temperaturas de trabajo tiene diferentes métodos de trabajo.

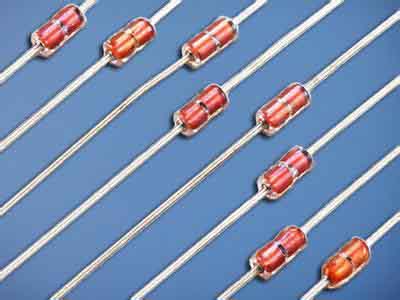

(D) sensor de temperatura NTC
El termistor de coeficiente de temperatura negativo es manganeso, cobalto, níquel y cobre y otros óxidos metálicos como material principal, utilizando tecnología cerámica hecha de. Estos materiales de óxido de metal son de naturaleza semiconductora, porque en el modo de conducción es completamente similar al germanio, silicio y otros materiales semiconductores. Cuando la temperatura es baja, estos materiales de óxido tienen una pequeña cantidad de portadores (electrones y agujeros), por lo que su valor de resistencia es mayor; con el aumento de la temperatura, el número de portadores aumenta, el valor de resistencia disminuye. Termistor NTC en el uso de una determinada potencia de medición. La resistencia disminuye rápidamente con el aumento de la temperatura. Con esta característica, termistor NTC midiendo su resistencia para determinar la temperatura correspondiente, con el fin de lograr el propósito de detección y control de temperatura.
El sensor de temperatura NTC tiene la ventaja de un tamaño pequeño, puede estabilizarse rápidamente, no causará carga de calor. Pero también es muy fuerte, no puede pasar una corriente grande, si la corriente es demasiado grande para causar autocalentamiento. Dado que el termistor es un dispositivo resistivo, cualquier fuente de corriente generará calor debido a la energía. El poder es igual al cuadrado de la corriente y el producto de las resistencias. Entonces use una pequeña fuente de corriente. Si el sensor de temperatura NTC está expuesto a altas temperaturas y altas corrientes, causará daños permanentes.
(MI) termistor de tipo de potencia
Para evitar el circuito electrónico en el arranque del momento, la corriente de sobretensión, En el circuito de alimentación en serie con un termistor de potencia NTC. Puede frenar efectivamente la corriente de sobretensión cuando se inicia el arranque, y después de que se complete la supresión del efecto de la corriente de entrada, Como resultado de la acción continua de su corriente, la resistencia del termistor Power NTC en la temperatura y corriente de funcionamiento normal, caerá a un nivel muy alto. En pequeña medida, consume energía puede ser ignorado, no afectará la corriente de funcionamiento normal. Por lo tanto, el uso de energía en el termistor NTC del circuito de alimentación, es para suprimir el arranque cuando la sobretensión, para garantizar que el equipo electrónico de la destrucción de las medidas más simples y efectivas.
De acuerdo con la norma nacional, el valor de resistencia nominal de potencia cero es un termistor NTC a la temperatura de referencia medida a 25 ℃ de resistencia R25. Este valor de resistencia es la resistencia nominal del termistor NTC. El termistor NTC generalmente se dice cuánta resistencia, también se refiere al valor.
RT se refiere a la temperatura especificada T (25 ℃). El valor de resistencia se mide utilizando una potencia de medición que hace que un cambio en el valor de resistencia en relación con el error de medición total sea insignificante.
