Método de cableado del interruptor de control de temperatura mecánico
Palabras clave: interruptor de control de temperatura mecánico
El termostato es un instrumento que controla la temperatura. Su precisión es muy buena, por lo que el control de temperatura es muy preciso. Es ampliamente utilizado en una variedad de grandes plantas industriales. También se usa en algunos grandes centros comerciales y rara vez se usa en nuestros edificios residenciales. El termostato mecánico es un termostato automatizado que es más fácil de usar y no requiere nuestra propia operación práctica. El método de cableado del termostato mecánico también es muy complicado. Vamos a presentar su método de cableado.
Método de cableado del termostato mecánico:
Usos: controle aires acondicionados centrales, ventiladores finales, válvulas de agua, etc., utilizados en hoteles, edificios de oficinas, centros comerciales, industria, atención médica, especialmente villas y otros edificios civiles. La controla de manera que una temperatura ambiente constante esté dentro de un rango de temperatura establecido. Termostato con una sección de control remoto, que se puede controlar de forma remota.
Caracteristicas; cuatro modos de trabajo: enfriamiento / ventilador / calefacción / automático;
El ventilador interior se puede ajustar: alta velocidad / velocidad media / baja velocidad / automático;
Establecido por puente: solo frío / frío / cálido dos tubos / frío y cálido cuatro tubos y otros modos; Se puede controlar una válvula eléctrica de dos hilos o una pequeña válvula de aire;
Estado de funcionamiento del sistema de pantalla LCD: de un vistazo;
El LED indica el estado operativo y el estado de encendido de la válvula de dos vías;
Ajuste la temperatura para aumentar / disminuir en 1 ° C: mayor precisión;
Función de control remoto por infrarrojos: (opcional)
Función de alarma de falla del cabezal de temperatura: mensaje de error;
Pantalla de reloj en tiempo real, interruptor de semana
Luz de fondo multicolor: (opcional)
Especificación de la función de corrección de temperatura ambiente voltaje / frecuencia de trabajo nominal: 220VAC ± 10% / 50Hz;
Corriente de carga: <3A;
Ambiente de trabajo: 0 ° C ~ + 60 ° C precisión de control de temperatura + 1 ° C Configuración de control de temperatura 16 ° C-300 ° C dimensión externa 86 & TImes;
15 instrucciones de instalación:
1. Por favor, instálelo por técnicos profesionales. Confirme que se haya cortado la alimentación antes de la instalación.
2. Este producto debe instalarse en un ambiente de temperatura normal con buena circulación de aire, lejos de fuentes de calor, lejos de puertas y ventanas para evitar la luz solar directa;
3. Distancia entre agujeros de tornillo de montaje: panel de visualización: 60 mm;

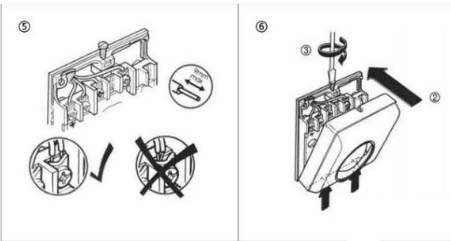

4. Los pasos de instalación son los siguientes:
(1) Fije el cableado eléctrico fuerte de acuerdo con el diagrama de cableado;
(2) separe los paneles de la pantalla;
(3) Instale la placa de alimentación con los cables fuertes instalados en la pared de acuerdo con el diagrama de instalación;
(4) Conecte el cable de 7 hilos;
(5) abroche la cubierta del panel de la pantalla;
Guía de funcionamiento del termostato LCD de la serie YCK200A / 205A inversa Consulte la temperatura ambiente y presione el botón de configuración una vez.
LcD muestra la temperatura ambiente. Por ejemplo, la temperatura ambiente es de 25 ° C. No presione ninguna tecla durante 5 segundos ni presione otras teclas de función para salir del estado de consulta.
El termostato es un instrumento que controla la temperatura. Su precisión es muy buena, por lo que el control de temperatura es muy preciso. Es ampliamente utilizado en una variedad de grandes plantas industriales. También se usa en algunos grandes centros comerciales y rara vez se usa en nuestros edificios residenciales. El termostato mecánico es un termostato automatizado que es más fácil de usar y no requiere nuestra propia operación práctica. El método de cableado del termostato mecánico también es muy complicado. Vamos a presentar su método de cableado.
Método de cableado del termostato mecánico:Usos: controle aires acondicionados centrales, ventiladores finales, válvulas de agua, etc., utilizados en hoteles, edificios de oficinas, centros comerciales, industria, atención médica, especialmente villas y otros edificios civiles. La controla de manera que una temperatura ambiente constante esté dentro de un rango de temperatura establecido. Termostato con una sección de control remoto, que se puede controlar de forma remota.
Caracteristicas; cuatro modos de trabajo: enfriamiento / ventilador / calefacción / automático;
El ventilador interior se puede ajustar: alta velocidad / velocidad media / baja velocidad / automático;
Establecido por puente: solo frío / frío / cálido dos tubos / frío y cálido cuatro tubos y otros modos; Se puede controlar una válvula eléctrica de dos hilos o una pequeña válvula de aire;
Estado de funcionamiento del sistema de pantalla LCD: de un vistazo;
El LED indica el estado operativo y el estado de encendido de la válvula de dos vías;
Ajuste la temperatura para aumentar / disminuir en 1 ° C: mayor precisión;
Función de control remoto por infrarrojos: (opcional)
Función de alarma de falla del cabezal de temperatura: mensaje de error;
Pantalla de reloj en tiempo real, interruptor de semana
Luz de fondo multicolor: (opcional)
Especificación de la función de corrección de temperatura ambiente voltaje / frecuencia de trabajo nominal: 220VAC ± 10% / 50Hz;
Corriente de carga: <3A;
Ambiente de trabajo: 0 ° C ~ + 60 ° C precisión de control de temperatura + 1 ° C Configuración de control de temperatura 16 ° C-300 ° C dimensión externa 86 & TImes;
15 instrucciones de instalación:
1. Por favor, instálelo por técnicos profesionales. Confirme que se haya cortado la alimentación antes de la instalación.
2. Este producto debe instalarse en un ambiente de temperatura normal con buena circulación de aire, lejos de fuentes de calor, lejos de puertas y ventanas para evitar la luz solar directa;
3. Distancia entre agujeros de tornillo de montaje: panel de visualización: 60 mm;
4. Los pasos de instalación son los siguientes:
(1) Fije el cableado eléctrico fuerte de acuerdo con el diagrama de cableado;
(2) separe los paneles de la pantalla;
(3) Instale la placa de alimentación con los cables fuertes instalados en la pared de acuerdo con el diagrama de instalación;
(4) Conecte el cable de 7 hilos;
(5) abroche la cubierta del panel de la pantalla;
Guía de funcionamiento del termostato LCD de la serie YCK200A / 205A inversa Consulte la temperatura ambiente y presione el botón de configuración una vez.
LcD muestra la temperatura ambiente. Por ejemplo, la temperatura ambiente es de 25 ° C. No presione ninguna tecla durante 5 segundos ni presione otras teclas de función para salir del estado de consulta.
II Consultar o modificar el número de máquina (solo para modelos en red) Conecte el botón Establecer dos veces para ingresar la consulta o modificar el estado. Presione el botón de temperatura para ajustar el número de máquina (0-99). Después de 5 segundos sin presionar ninguna tecla o presionar otras teclas de función, puede salir de la consulta o modificar el estado.
III Tiempo modificado l
1, ajusta la semana:
presione el botón de configuración tres veces seguidas para ingresar el estado de la semana de ajuste, presione las teclas de temperatura hacia arriba y hacia abajo para ajustar la semana, como el domingo.
2, ajuste el reloj:
Presione el botón de configuración nuevamente para ingresar al estado de ajuste, presione las teclas de temperatura hacia arriba y hacia abajo para ajustar el reloj (sistema de 24 horas) que se muestra a las 14 en punto de la tarde.
Después de 5 segundos sin presionar ninguna tecla o presionar otras teclas de función, puede salir del estado de configuración.
IV Configure el día de la semana para encender y presione el botón de configuración cinco veces. Puede ingresar el día de la semana para configurar el estado, presione las teclas de temperatura hacia arriba y hacia abajo para ajustar el tiempo. Se puede establecer una hora de inicio programada y una hora de apagado programada cada día, y se requieren un total de 14 horas de conmutación para una semana. Después de configurar una hora determinada, presione el botón SET para confirmar e ingresar la configuración de la próxima vez. Por ejemplo, puede salir de la configuración después de 5 segundos sin presionar ninguna tecla o presionando otra tecla de función.
V Configure el estado de habilitación del retraso diario y presione el botón Configurar continuamente. Cuando la pantalla LCD muestra "Clock Set" al mismo tiempo, puede ingresar el estado de activación de temporización semanal establecido. Presione el botón de aumento de temperatura para ajustar el estado de activación del encendido programado. Presione el botón para bajar la temperatura para ajustar el estado de activación del apagado programado. La hora para el cambio de hora es válida.
