Circuito de aplicación del interruptor de temperatura bimetálica en plancha eléctrica y olla arrocera eléctrica
El circuito de aplicación del interruptor de temperatura bimetálica en la plancha eléctrica y la olla arrocera se toma como ejemplo para introducir el principio de funcionamiento del interruptor de temperatura bimetálica.

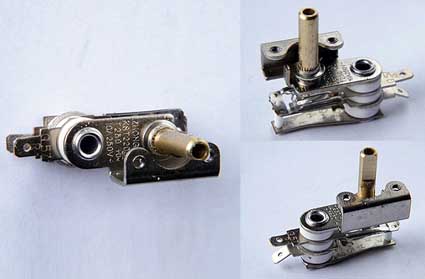

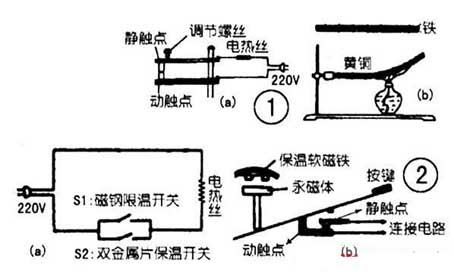

Planchar con una plancha, si la temperatura es demasiado alta, quemará la ropa, y para diferentes materiales, la temperatura requerida para planchar es diferente, por lo que se necesita un dispositivo de ajuste de temperatura. La figura 1 es un diagrama esquemático del principio de ajuste de temperatura de una plancha eléctrica. Los componentes principales del circuito regulador de temperatura de la plancha eléctrica son láminas bimetálicas. Cuando la plancha eléctrica está funcionando, se contactan los contactos dinámicos y estáticos, y los componentes eléctricos y térmicos se electrifican y calientan.
Cuando la temperatura alcanza la temperatura seleccionada, el bimetal se dobla para hacer que el contacto móvil abandone el contacto estático, y la energía se corta automáticamente; Cuando la temperatura es inferior a la temperatura seleccionada, el bimetal se recupera y los dos contactos se cierran. Después de encender el circuito, la temperatura vuelve a subir después de encender la alimentación y luego se apaga nuevamente cuando se alcanza la temperatura seleccionada, de modo que la temperatura de la plancha se puede mantener dentro de un cierto rango. Al ajustar la temperatura seleccionada del tornillo, cuanto más bajo es el tornillo, más bajo es el contacto estático, mayor es la temperatura seleccionada.
¿Por qué los bimetales se doblan cuando se calientan?
Esto se debe a que son dos piezas de metal diferentes que están bien juntas y, si está a temperatura ambiente, es recto. Luego, cuando se calienta por el aumento de la temperatura, el bimetal se dobla gradualmente hacia el lado con menos expansión térmica debido a la diferencia en el grado de expansión térmica de los dos metales, como se muestra en la figura 1 (b). A medida que disminuye la temperatura, gradualmente vuelve a su estado original.

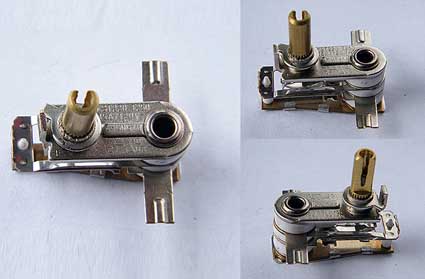

La olla arrocera eléctrica es una olla de uso común, puede cocinar arroz, pero también preservar el calor, todo el proceso de automatización, fácil de usar. El diagrama del circuito de control de temperatura de la olla arrocera se muestra en la figura 2.
Dentro de la olla arrocera, hay un interruptor de límite de temperatura de acero magnético S1 y un interruptor de preservación de calor bimetálico S2. Cuando comienza la cocción, presione el interruptor S1, el circuito se enciende y el cable calefactor se energiza para cocinar. Cuando hay agua en la olla, la temperatura de la olla arrocera no excederá los 100 ° C; Después de cocinar el arroz, el agua se secará y la temperatura de la olla arrocera superará los 100 ° C.Cuando la temperatura suba a 103 ° C, el interruptor de límite de temperatura S1 se desconectará automáticamente y el circuito se apagará. lograr el propósito del control automático de temperatura. En este momento, la temperatura es alta y S2 está en estado apagado. Cuando la temperatura cae a 60 ° C, se enciende S2; cuando se calienta a 80 ° C, S2 se apaga nuevamente. El no hundimiento de S2 mantiene la temperatura dentro de la olla entre 60-80 ° C.
¿Por qué el interruptor de límite de temperatura de acero magnético se desconecta automáticamente a 103 ° C?
Puede entenderse haciendo referencia al diagrama de trabajo del componente limitador de temperatura del acero magnético que se muestra en la figura 2 (b).
Cuando se presiona el botón, el contacto móvil entra en contacto con el contacto estacionario y se energiza. Al mismo tiempo, el imán permanente entra en contacto con el imán blando sensible a la temperatura, y el imán blando se magnetiza para absorber el imán permanente. En este momento, la mano no necesita presionar el botón y el circuito aún está conectado. El imán blando sensible a la temperatura tiene una propiedad única. Cuando la temperatura alcanza 103 ° C, las propiedades magnéticas desaparecen y el imán permanente no puede ser atraído. Por lo tanto, cuando la temperatura inferior alcanza 103 ° C, el imán permanente cae debido a la gravedad, y el contacto móvil deja el contacto estático para desconectar la fuente de alimentación, logrando así protección.
