MF51 103AT-4 NTC10K1% 3435 50K 100K Emaillierter Drahtperlenthermistor Emaillierter Draht Thermistor
- PRODUCT DETAIL

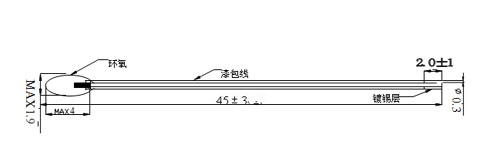

A: Aussehen Abmessungen
1: Kopfgröße: 1,0 mm ~ 3,0 mm (nach Kundenwunsch)
2: Draht: φ0,18MM ~ 0,3MM (gemäß Kundenanforderungen)
3: Kabellänge: 10MM ~ 400MM (nach Kundenwunsch)
II: Produktmerkmale:
1: Produktreihe MF51 für den mit Epoxidbeschichtung emaillierten Typ
2: Breiter Widerstandsbereich: 1 KΩ ~ 200 KΩ
3: Widerstand und B-Wert von hoher Genauigkeit
4: gute Isolierung, hohe Zuverlässigkeit, kleine Zeitkonstante
5: klein, was die Geschwindigkeit widerspiegelt
6: ist lange stabil, Konsistenz
7: Betriebstemperaturbereich: -40 ~ 110 ° C.
4: Modellbeschreibung
MF 51 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Thermistor mit negativem Temperaturkoeffizienten (NTC) Code.
②51-- Epoxidgehäuse NTC-Thermistortemperatursensor.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
Der Fehler ④F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
~ 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Fünf: Modellspezifikation der Serie MF51
Hinweis: Je nach Kundenanforderung unterschiedliche Beständigkeit, B-Wert-Präzision und Anpassung bereitstellen.
Bei NTC-Thermistormessungen muss Folgendes beachtet werden:
• kann nicht in der Luft gemessen werden, je größer der Unterschied in der Lufttemperaturmessung ungenau ist, was zu einer Genauigkeitsabweichung führt.
• Nach Verwendung der hochpräzisen Messungen des Bades, gemessen nach NTC im Bad, muss die Badtemperatur vor der Messung stabil sein.
• Messen Sie die Spannung so niedrig wie möglich, um Messfehler durch selbsterhitzenden NTC zu reduzieren.
• Hohe Temperaturmessung erforderliche Temperatur Badethermometer Korrektur, Scheck
1: Kopfgröße: 1,0 mm ~ 3,0 mm (nach Kundenwunsch)
2: Draht: φ0,18MM ~ 0,3MM (gemäß Kundenanforderungen)
3: Kabellänge: 10MM ~ 400MM (nach Kundenwunsch)
II: Produktmerkmale:
1: Produktreihe MF51 für den mit Epoxidbeschichtung emaillierten Typ
2: Breiter Widerstandsbereich: 1 KΩ ~ 200 KΩ
3: Widerstand und B-Wert von hoher Genauigkeit
4: gute Isolierung, hohe Zuverlässigkeit, kleine Zeitkonstante
5: klein, was die Geschwindigkeit widerspiegelt
6: ist lange stabil, Konsistenz
7: Betriebstemperaturbereich: -40 ~ 110 ° C.
4: Modellbeschreibung
MF 51 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Thermistor mit negativem Temperaturkoeffizienten (NTC) Code.
②51-- Epoxidgehäuse NTC-Thermistortemperatursensor.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
Der Fehler ④F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
~ 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Fünf: Modellspezifikation der Serie MF51
Hinweis: Je nach Kundenanforderung unterschiedliche Beständigkeit, B-Wert-Präzision und Anpassung bereitstellen.
Bei NTC-Thermistormessungen muss Folgendes beachtet werden:
• kann nicht in der Luft gemessen werden, je größer der Unterschied in der Lufttemperaturmessung ungenau ist, was zu einer Genauigkeitsabweichung führt.
• Nach Verwendung der hochpräzisen Messungen des Bades, gemessen nach NTC im Bad, muss die Badtemperatur vor der Messung stabil sein.
• Messen Sie die Spannung so niedrig wie möglich, um Messfehler durch selbsterhitzenden NTC zu reduzieren.
• Hohe Temperaturmessung erforderliche Temperatur Badethermometer Korrektur, Scheck
| Modell | Nennwiderstand （R25） | B Wert | Arbeitstemperatur | Verlustfaktor （mW / ℃） | Thermische Zeitkonstante （S） | |
|
Widerstand （KΩ） |
Toleranz （± %） |
Nennwert （K） |
||||
| MF51-202-3435 | 2 |
±1% ±2% ±3% ±5% |
3435 |
-40℃ ~ +110℃ |
≥0.7 Ruhige Luft |
≤6 Ruhige Luft |
| MF51-502-3470 | 5 | 3470 | ||||
| MF51-682-3950 | 6.8 | 3950 | ||||
| MF51-103-3435 | 10 | 3435 | ||||
| MF51-103-3470 | 10 | 3470 | ||||
| MF51-103-3950 | 10 | 3950 | ||||
| MF51-203-3950 | 20 | 3950 | ||||
| MF51-503-3950 | 50 | 3950 | ||||
| MF51-683-3950 | 68 | 3950 | ||||
| MF51-873-3950 | 87 | 3950 | ||||
| MF51-104-3950 | 100 | 3950 | ||||
| MF51-104-3990 | 100 | 3990 | ||||
| MF51-204-3950 | 200 | 3950 | ||||
| MF51-204-4260 | 200 | 4260 | ||||
