Estructura y principio de funcionamiento del controlador de temperatura de tipo de restablecimiento de temperatura constante
El controlador de temperatura de tipo de restablecimiento de temperatura constante también se llama constante en el termostato de tipo, y la forma real se muestra en la Figura 5-13. Este controlador de temperatura solo se usa en un refrigerador de control de temperatura doble o doble temperatura de enfriamiento directo de dos puertas, generalmente colocado en un compartimiento de refrigeración, y el tubo sensor de temperatura está en contacto con el evaporador del compartimiento de refrigeración. Independientemente de la temperatura de apagado del refrigerador, la temperatura de arranque siempre es constante. En general, la temperatura del evaporador del compartimento de refrigeración aumenta a aproximadamente +5 ° C después de cada apagado, y luego el evaporador del compartimento de refrigeración siempre se mantiene libre de heladas.
Este controlador de temperatura utiliza un tubo sensor de temperatura para detectar la temperatura del evaporador del compartimiento del refrigerador. Su temperatura de apagado está relacionada con la posición de la perilla del termostato, y la temperatura de arranque es fija, generalmente +4.5 ° C ± 1.5 ° C.

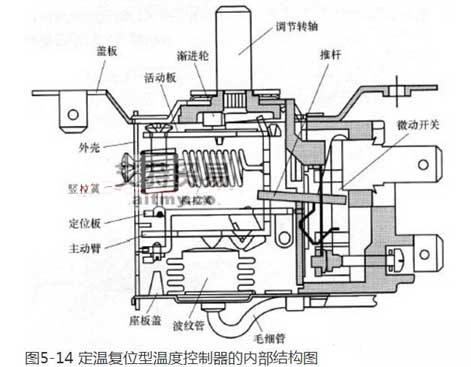

La Figura 5-14 muestra la estructura interna del controlador de temperatura de tipo de restablecimiento de temperatura.
La estructura básica y el principio de funcionamiento del controlador de temperatura de tipo de restablecimiento de temperatura constante son básicamente los mismos que los del controlador de temperatura de tipo ordinario. Su característica es que la temperatura de apagado se puede ajustar ajustando la perilla del controlador de temperatura. pero la temperatura de inicio permanece sin cambios (generalmente 4.5 ° C ± l ° C) independientemente de si el punto de control establecido está en el punto frío fuerte o en el punto frío débil. Cuando la temperatura del agente sensible a la temperatura en el tubo sensor de temperatura instalado en la superficie del evaporador del compartimiento del refrigerador se eleva por encima de 0 ° C (4 a 5 ° C), el compresor puede volver a energizarse. Para que la capa de escarcha en el evaporador secundario se derrita por completo durante el tiempo de inactividad del compresor.

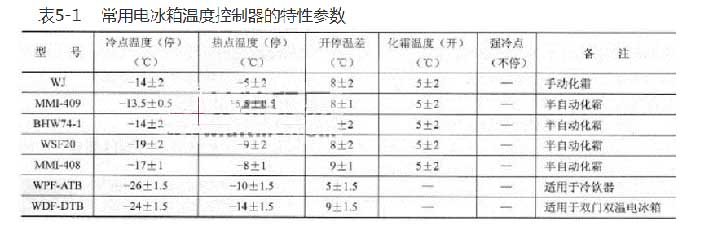

Los parámetros característicos del controlador común de temperatura del refrigerador se muestran en la Tabla 5-1.
Este controlador de temperatura utiliza un tubo sensor de temperatura para detectar la temperatura del evaporador del compartimiento del refrigerador. Su temperatura de apagado está relacionada con la posición de la perilla del termostato, y la temperatura de arranque es fija, generalmente +4.5 ° C ± 1.5 ° C.
La Figura 5-14 muestra la estructura interna del controlador de temperatura de tipo de restablecimiento de temperatura.
La estructura básica y el principio de funcionamiento del controlador de temperatura de tipo de restablecimiento de temperatura constante son básicamente los mismos que los del controlador de temperatura de tipo ordinario. Su característica es que la temperatura de apagado se puede ajustar ajustando la perilla del controlador de temperatura. pero la temperatura de inicio permanece sin cambios (generalmente 4.5 ° C ± l ° C) independientemente de si el punto de control establecido está en el punto frío fuerte o en el punto frío débil. Cuando la temperatura del agente sensible a la temperatura en el tubo sensor de temperatura instalado en la superficie del evaporador del compartimiento del refrigerador se eleva por encima de 0 ° C (4 a 5 ° C), el compresor puede volver a energizarse. Para que la capa de escarcha en el evaporador secundario se derrita por completo durante el tiempo de inactividad del compresor.
Los parámetros característicos del controlador común de temperatura del refrigerador se muestran en la Tabla 5-1.
A temperatura normal, el interruptor del controlador de temperatura siempre debe estar encendido (excepto la perilla en la posición de apagado forzado). De lo contrario, el controlador de temperatura está dañado. La causa del daño es generalmente una fuga en el tubo sensor de temperatura o un mal contacto debido a la oxidación de contacto.
