Estructura interna, principio de funcionamiento y fallas comunes del controlador de temperatura de descongelación semiautomático

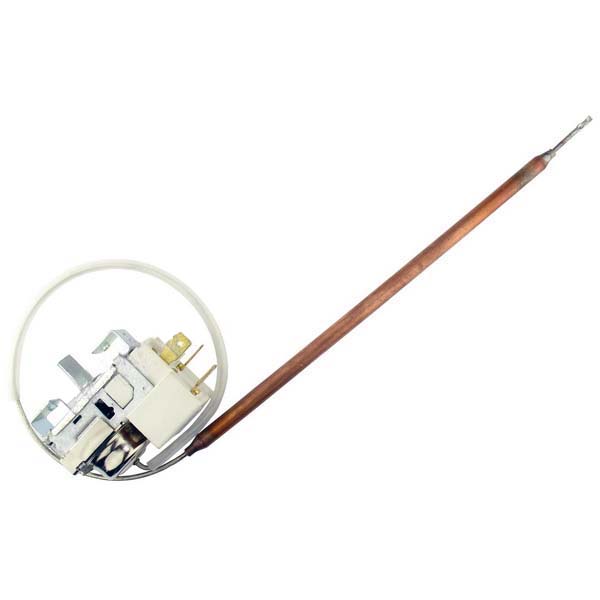

El controlador de temperatura de descongelamiento semiautomático se usa comúnmente en refrigeradores de una puerta y es capaz de restablecer automáticamente el descongelamiento manual. Como se muestra en la Figura 5-10, hay un botón en el centro de la perilla del termostato del controlador de temperatura. Cuando se presiona el botón, el compresor dejará de funcionar y se descongelará. Cuando la temperatura del tubo sensor de temperatura alcanza aproximadamente 5 ° C, el controlador de temperatura se reinicia automáticamente y el compresor vuelve a arrancar.
La estructura interna del controlador de temperatura de descongelación semiautomática se muestra en la Figura 5-11.
A temperatura normal, el interruptor del controlador de temperatura siempre está encendido (excepto la perilla en la posición de apagado forzado). De lo contrario, indica que el controlador de temperatura se ha dañado, lo que generalmente es causado por una fuga del sensor de temperatura o un mal contacto debido a la oxidación de los contactos. A temperatura normal, el botón de descongelación del controlador de temperatura de descongelación semiautomático debe ser botado inmediatamente después de presionar.
Este controlador de temperatura y el controlador de temperatura ordinario tienen el mismo principio y estructura de funcionamiento, excepto que se agrega un dispositivo descongelador al controlador de temperatura ordinario, como se muestra en la Figura 5-12.
Este controlador de temperatura se usa en un refrigerador. Por un lado, la temperatura dentro del refrigerador se puede ajustar y controlar como un controlador de temperatura normal. Por otro lado, cuando la capa de escarcha en la superficie del evaporador es demasiado gruesa, puede descongelarse automáticamente.
Cuando se requiere descongelar, el compresor de refrigeración dejará de funcionar mientras se presione el botón de descongelamiento. Cuando la temperatura en la caja alcanza la temperatura de descongelación predeterminada (generalmente la temperatura de la superficie del evaporador es de aproximadamente 5 ° C, la temperatura en el medio de la caja es de aproximadamente 10 ° C). el botón de descongelamiento saltará automáticamente y el compresor de refrigeración reanudará la operación.
La estructura interna del controlador de temperatura de descongelación semiautomática se muestra en la Figura 5-11.
A temperatura normal, el interruptor del controlador de temperatura siempre está encendido (excepto la perilla en la posición de apagado forzado). De lo contrario, indica que el controlador de temperatura se ha dañado, lo que generalmente es causado por una fuga del sensor de temperatura o un mal contacto debido a la oxidación de los contactos. A temperatura normal, el botón de descongelación del controlador de temperatura de descongelación semiautomático debe ser botado inmediatamente después de presionar.
Este controlador de temperatura y el controlador de temperatura ordinario tienen el mismo principio y estructura de funcionamiento, excepto que se agrega un dispositivo descongelador al controlador de temperatura ordinario, como se muestra en la Figura 5-12.
Este controlador de temperatura se usa en un refrigerador. Por un lado, la temperatura dentro del refrigerador se puede ajustar y controlar como un controlador de temperatura normal. Por otro lado, cuando la capa de escarcha en la superficie del evaporador es demasiado gruesa, puede descongelarse automáticamente.
Cuando se requiere descongelar, el compresor de refrigeración dejará de funcionar mientras se presione el botón de descongelamiento. Cuando la temperatura en la caja alcanza la temperatura de descongelación predeterminada (generalmente la temperatura de la superficie del evaporador es de aproximadamente 5 ° C, la temperatura en el medio de la caja es de aproximadamente 10 ° C). el botón de descongelamiento saltará automáticamente y el compresor de refrigeración reanudará la operación.

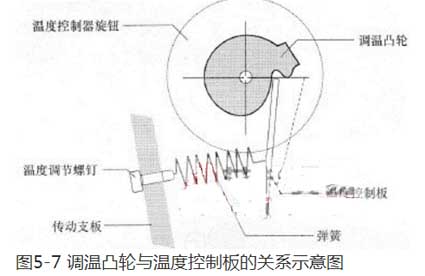

Cuando no se presiona el botón de descongelamiento, el resorte de descongelamiento no agrega una fuerza externa al resorte (resorte principal). Si se presiona el botón de descongelación para realizar la descongelación, la placa de soporte del variador abrirá el contacto bajo la acción del resorte de descongelación y el compresor dejará de funcionar. Cuando la temperatura en el refrigerador alcanza la temperatura final de descongelación esperada, la presión generada por el termostato en el termostato puede empujar la palanca principal para superar el momento de resistencia del resorte de descongelación a la placa de control de descongelación además del resorte de equilibrio de descongelación. El resorte de equilibrio de descongelamiento se usa para compensar el cambio en la tensión del resorte del descongelador cuando la leva de ajuste de temperatura se gira en diferentes posiciones. Por ejemplo, cuando la leva de ajuste de temperatura gira del punto frío al punto caliente, el par de resistencia del resorte de equilibrio de descongelamiento aumenta, pero el par de avance del resorte de equilibrio de descongelamiento también aumenta, de modo que la temperatura de la leva de ajuste de temperatura es en diferentes posiciones, la temperatura final de descongelamiento No ocurrirá ningún cambio.
