probador de vida del interruptor de control de temperatura del hervidor eléctrico
El hervidor eléctrico está dañado o no funciona correctamente, la mayoría de los cuales se debe a daños en los componentes de control de temperatura. Por lo tanto, este documento propone un esquema de diseño para un probador de vida para interruptores de temperatura controlada. La solución puede estimar la vida útil del componente de control de temperatura y, por lo tanto, puede lograr el propósito de prolongar la vida útil del hervidor eléctrico al mejorar el interruptor de control de temperatura.
El instrumento de prueba diseñado por este esquema se utiliza principalmente para la prueba de vida del interruptor de control de temperatura de la caldera. La muestra de prueba se instala y el probador puede completar automáticamente la prueba de vida del interruptor de control de temperatura. No se requiere intervención manual durante la fase de prueba, y se pueden hacer indicaciones de sonido y luz al final de la prueba o en el camino hacia una falla. Se ha verificado que el instrumento puede lograr un trabajo automatizado, reduciendo en gran medida la carga de trabajo de los probadores y mejorando la eficiencia de la prueba.
En los últimos años, los hervidores eléctricos exquisitos, prácticos, convenientes y rápidos han comenzado a ingresar a miles de hogares. Después de más de diez años de desarrollo, la industria de los hervidores eléctricos tiene decenas de millones de unidades domésticas. China se ha convertido en el mercado de hervidores eléctricos más grande del mundo con amplias perspectivas de desarrollo. Se estima que solo se encuentra en Guangdong, y la producción anual de hervidores eléctricos supera los 30 millones de unidades. Sin embargo, la última comprobación puntual muestra que aproximadamente el 30% de las teteras eléctricas en el mercado no están calificadas, lo que dificulta la protección de los derechos de los consumidores de la tetera. La industria tiene pocas barreras de entrada, las empresas de pequeña escala y el conocimiento de baja calidad de las empresas tipo taller son las causas más directas de la mala calidad de las calderas eléctricas. Con el fin de regular el mercado de los hervidores eléctricos y proteger los derechos e intereses de los consumidores, en mayo de 2009 se implementó el estándar de seguridad de los "Requisitos de rendimiento y métodos de prueba del hervidor eléctrico" de China.
La calidad de los productos de la tetera eléctrica no está calificada, y más del 90% de ellos son causados por la falla de la tetera eléctrica. El interruptor del hervidor eléctrico tiene una vida útil corta y es propenso a fallas. No se puede hervir después de un período de uso. El propósito de este documento es desarrollar y diseñar un probador de hervidor eléctrico para probar la vida útil del interruptor del hervidor eléctrico, es decir, la cantidad de veces que se enciende el interruptor del hervidor eléctrico. El probador no necesita participar en la técnica, siempre que el interruptor esté instalado en la muestra de prueba. Cuando se completa la prueba o se produce la falla, se puede dar la indicación de sonido y luz, y el trabajo totalmente automatizado puede reducir en gran medida la carga de trabajo del probador y mejorar la eficiencia. El probador estudiado en este documento tiene cierta innovación, practicidad e ingeniería, y se ha puesto en uso en la fábrica de electrodomésticos de Lianjiang Di Aisi con buenos resultados y cierta importancia económica y práctica.

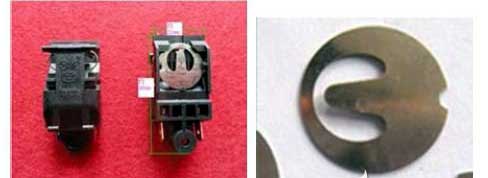

El interruptor de control de temperatura es: Cuando la temperatura aumenta, el disco se deformará en consecuencia. Cuando la temperatura alcanza un valor en el que el disco se deforma, el salto del disco depende de la transmisión mecánica del otro dispositivo, lo que hace que el contacto actúe rápidamente para encender o apagar la corriente. Rango de temperatura de funcionamiento: 30 ° C -300 ° C.
El interruptor de control de temperatura es propenso a tres problemas:
En primer lugar, cuando la temperatura del disco bimetálico del interruptor de control de temperatura en sí es demasiado alta, el vapor del hervidor eléctrico no puede hacer que el disco bimetálico alcance la temperatura de salto, por lo que el interruptor de control de temperatura no puede cortar la corriente. El agua en el hervidor eléctrico ha estado hirviendo y no se puede detener para causar peligro; En segundo lugar, el bimetal es una parte procesada mecánicamente, y el salto y el reinicio tienen una vida mecánica. Los problemas materiales o de procesamiento tienen un impacto directo en la vida del bimetal. Suponga que se usa una tetera 5 veces al día durante 1 día. Está cerca de 2.000 veces al año. Para asegurarse de que el hervidor se use por más de 5 años, es necesario asegurarse de que el interruptor de control de temperatura o bimetal tenga una vida útil de más de 10,000 veces; El pequeño resorte del último interruptor con control de temperatura, como el bimetal, también es un accesorio mecanizado mecánicamente. Su vida también afecta directamente la vida del interruptor de control de temperatura e incluso el hervidor eléctrico. Por lo tanto, la investigación y el diseño del probador de vida del interruptor de control de temperatura es esencialmente un probador de vida para probar bimetales y saltar muelles pequeños. En la prueba de producción real, la prueba se selecciona por muestreo.
Solución técnica del probador de interruptor de control de temperatura

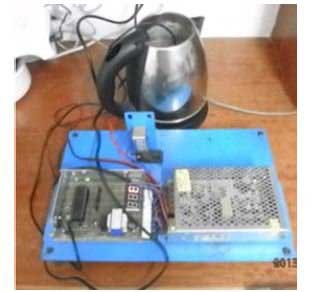

El diagrama general del sistema del instrumento de prueba se muestra en la Figura 3 y se puede dividir en tres partes:
Parte del circuito, parte mecánica y base de montaje.
Primero, la parte del tablero:

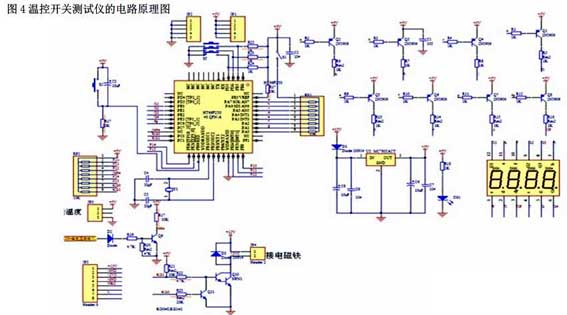

Esta parte toma el microcontrolador (MCU) como el núcleo del control inteligente. El sensor de temperatura DS18B20 recoge la temperatura del agua del hervidor de prueba y la envía a la MCU para su procesamiento y se muestra en un LED o tubo digital. Cuando la prueba encuentra una falla o la prueba se completa, se emite una indicación adecuada de sonido y luz. El esquema del circuito se muestra en la Figura 4.
segundo, Parte mecánica: El electroimán se abre y se cierra para controlar el interruptor para abrir y cerrar. Pruebe el hervidor para proporcionar un voltaje AC220V verdadero y una potencia de 1500W cargada en los contactos del interruptor. La estructura mecánica se muestra en la Figura 5.
Tercero, la parte base: Fije la placa de circuito del probador, el electroimán, el interruptor de control de temperatura y la fuente de alimentación conmutada.

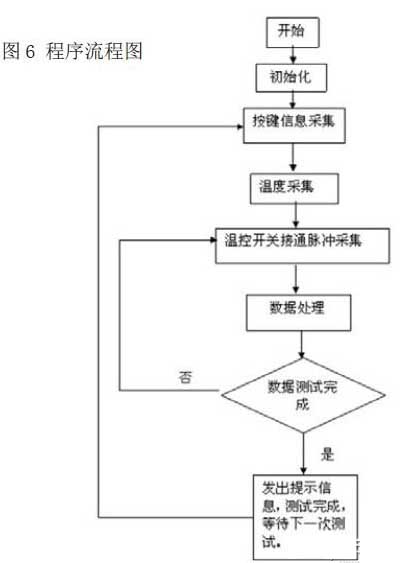

Cuarto, la parte del software: El desarrollo del programa se realiza en la MCU subyacente utilizando C-voice. El diagrama de flujo del programa se muestra en la Figura 6.
