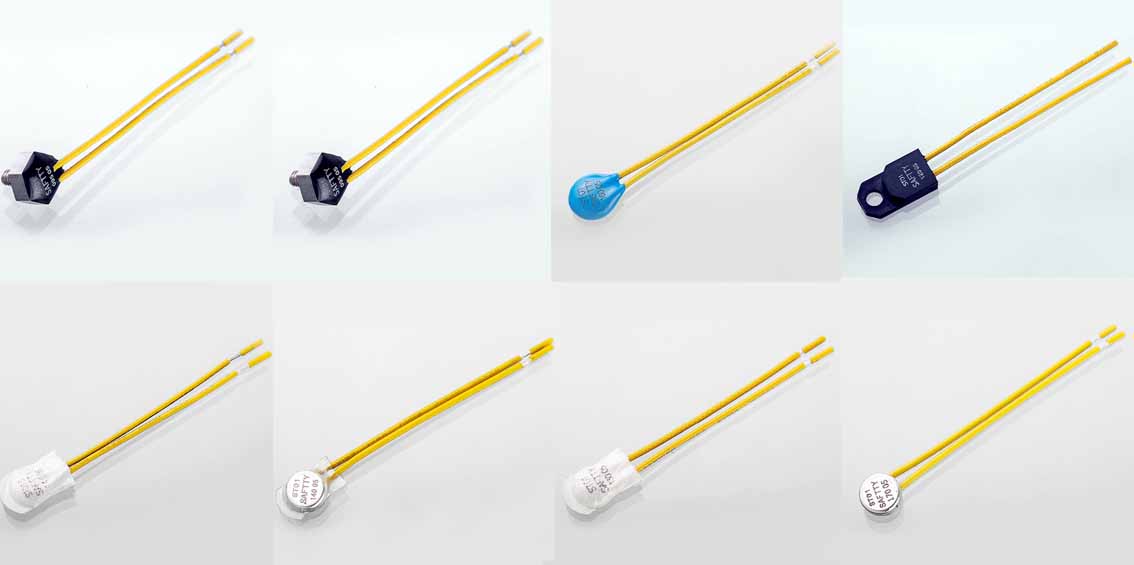

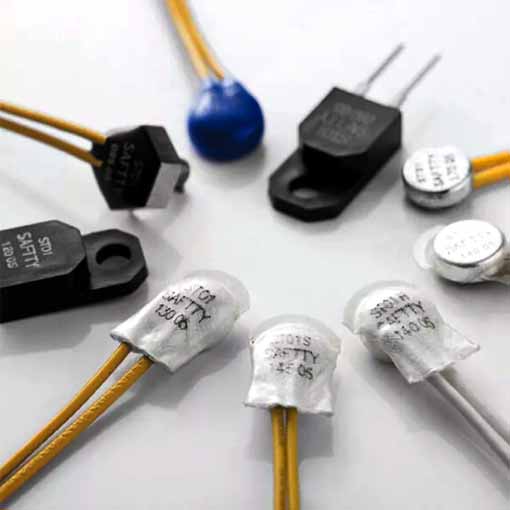

Interruptor de temperatura de la serie ST01
Ventajas del producto:
• Misma función de protección térmica, bajo precio
• Obtuve la certificación UL y TUV, rompiendo el monopolio de 30 años de Alemania sobre interruptores de temperatura.
• Buena hermeticidad, que puede evitar fallas del producto durante el proceso de inmersión al vacío.
• Tamaño pequeño, apto para ser enterrado dentro de la bobina.
• Carcasa de metal, puede soportar una presión de conformación de bobina de 50 KG, tiene buena conductividad térmica y es sensible a la temperatura.
• Productos de temperatura pura, la corriente no fluye a través del bimetal, sin efecto de calentamiento actual, control de temperatura preciso.
tecnología:
• Integre los recursos de la cadena de suministro global, y la hoja bimetálica utiliza materiales del fabricante más grande del mundo, el EMS de los Estados Unidos. La cáscara adopta la tecnología de estampado y conformado del proveedor alemán.
• La caña está hecha de material japonés NGK, que es procesado y producido por proveedores japoneses de piezas de estampado.
• La carcasa y la lengüeta están plateadas, lo que reduce en gran medida la resistencia de contacto.
• Los componentes centrales de las dos piezas adoptan equipos de moldeo totalmente automatizados y pruebas de producción en hornos de túnel de cribado de temperatura, con buena consistencia y rendimiento estable.
Ventaja competitiva :
ST01-U4 ultra-temperatura de protección térmica encapsulación de epoxy, más adecuado para prevenir las áreas de impregnación al vacío. Tamaño pequeño, fácil instalación. Sensible, rendimiento confiable, los indicadores alcanzaron el nivel avanzado internacional.
Parámetros de rendimiento ST01:
Temperatura de funcionamiento nominal, 5 grados para cada serie (Tk): 60-180 ℃
Tolerancia estándar: ± 5K
Rango de temperatura de reinicio: dos tercios de la temperatura de funcionamiento ± 15K
Voltaje de funcionamiento máximo: 500VAC 60VDC
Grado actual: 250VAC / 5A
Frecuencia de conmutación a corriente nominal: 5A / 10000
Capacidad sísmica 10-60 HZ: 100 m / s2
Estabilidad a la presión de la carcasa: 450N (45 kg)
Tensión de aislamiento: 2.5KV
Longitud de la manga aislante a:> 16 mm
Diámetro d: <9.2mm
Altura h: <5 mm
Área de sección transversal del cable: 0.3 mm2 AWG22
Longitud estándar del conductor: L1 = L4 = 520 ± 10 mm L2 = L3 = 200 ± 5 mm L5 = L6 = 55 ± 5 mm
Parámetros técnicos
Ventajas del producto:
• Misma función de protección térmica, bajo precio
• Obtuve la certificación UL y TUV, rompiendo el monopolio de 30 años de Alemania sobre interruptores de temperatura.
• Buena hermeticidad, que puede evitar fallas del producto durante el proceso de inmersión al vacío.
• Tamaño pequeño, apto para ser enterrado dentro de la bobina.
• Carcasa de metal, puede soportar una presión de conformación de bobina de 50 KG, tiene buena conductividad térmica y es sensible a la temperatura.
• Productos de temperatura pura, la corriente no fluye a través del bimetal, sin efecto de calentamiento actual, control de temperatura preciso.
tecnología:
• Integre los recursos de la cadena de suministro global, y la hoja bimetálica utiliza materiales del fabricante más grande del mundo, el EMS de los Estados Unidos. La cáscara adopta la tecnología de estampado y conformado del proveedor alemán.
• La caña está hecha de material japonés NGK, que es procesado y producido por proveedores japoneses de piezas de estampado.
• La carcasa y la lengüeta están plateadas, lo que reduce en gran medida la resistencia de contacto.
• Los componentes centrales de las dos piezas adoptan equipos de moldeo totalmente automatizados y pruebas de producción en hornos de túnel de cribado de temperatura, con buena consistencia y rendimiento estable.
Ventaja competitiva :
ST01-U4 ultra-temperatura de protección térmica encapsulación de epoxy, más adecuado para prevenir las áreas de impregnación al vacío. Tamaño pequeño, fácil instalación. Sensible, rendimiento confiable, los indicadores alcanzaron el nivel avanzado internacional.
Parámetros de rendimiento ST01:
Temperatura de funcionamiento nominal, 5 grados para cada serie (Tk): 60-180 ℃
Tolerancia estándar: ± 5K
Rango de temperatura de reinicio: dos tercios de la temperatura de funcionamiento ± 15K
Voltaje de funcionamiento máximo: 500VAC 60VDC
Grado actual: 250VAC / 5A
Frecuencia de conmutación a corriente nominal: 5A / 10000
Capacidad sísmica 10-60 HZ: 100 m / s2
Estabilidad a la presión de la carcasa: 450N (45 kg)
Tensión de aislamiento: 2.5KV
Longitud de la manga aislante a:> 16 mm
Diámetro d: <9.2mm
Altura h: <5 mm
Área de sección transversal del cable: 0.3 mm2 AWG22
Longitud estándar del conductor: L1 = L4 = 520 ± 10 mm L2 = L3 = 200 ± 5 mm L5 = L6 = 55 ± 5 mm
Parámetros técnicos
| Con funda aislante | S01 | |
| 1 | Tipo de Contacto | Usually closed |
| 2 | Temperatura de conmutación nominal (NST) cada 5 ℃ | 60-200℃ |
| 3 | Tolerancia estándar | ±5K |
| 4 | Restablezca el rango de temperatura según UL / CSA a la temperatura de conmutación nominal | 30K±15K |
| 5 | Tensión aplicada ... AC ... / DC | ...500V ~/...100V= |
| 6 | Tensión nominal, CA | 250V|500V |
| 7 | Corriente nominal, corriente alterna cosφ = 1.0 | 2.5A|0.75A |
| 8 | Corriente nominal, corriente alterna cosφ = 0.6 | 1.6A|0.50A |
| 9 | Número de interruptores en condiciones de entrada y salida | 10.000 |
| 10 | Sensibilidad actual en In | No |
| 11 | Corriente de conmutación máxima a 250 V ~ / número de conmutación | 5.0A/2000 |
| 12 | Tiempo de rebote de contacto | < 1ms |
| 13 | Resistencia de contacto (consulte MIL-Stand, R5757) | < 50mΩ |
| 14 | Resistencia a la impregnación (según prueba Thermik) | Fit |
| 15 | Resistencia a la vibración a 10-60Hz | 100m/s2 |
| 16 | Estabilidad de la presión de la carcasa (prueba especial al máximo) | 450N(45kg) |
| 17 | Aislamiento de alto voltaje (sin tipo C) | 2 kV |
| 18 | Nivel de protección | I |
| 19 | Conexión estándar | lead 0.25mm2 |
| 20 | Diámetro d (con / sin manguito de aislamiento) | 9.4/9.0mm |
| 21 | Altura h (con / sin manguito de aislamiento) | 4.8/4.3mm |
| 22 | Longitud de la manga de aislamiento | 16mm |
| 23 | Tornillo / longitud | - |
| 24 | Tamaño de llave / par máximo | - |
| 25 | Aprobado según diseño de seguridad | VDE.UL.BEAB.CSA.SEMKO |
AGENCIA NÚMERO DE ARCHIVO APLICACIÓN DEL NÚMERO ESTÁNDAR
UL E305764 873 Protección del motor
VDE 40016121 EN60730-2-2 Protección del motor
TUV R50109800 EN60730-2-3 Protección de iluminación
TUV R50110965 EN60730-2-9 Corte térmico
CB CN5785 IEN60730-2-2 Protección del motor
CQC CQC05002013372 GB14536.1 GB14536.3 Protección del motor Límite y controles de regulación
UL E305764 873 Protección del motor
VDE 40016121 EN60730-2-2 Protección del motor
TUV R50109800 EN60730-2-3 Protección de iluminación
TUV R50110965 EN60730-2-9 Corte térmico
CB CN5785 IEN60730-2-2 Protección del motor
CQC CQC05002013372 GB14536.1 GB14536.3 Protección del motor Límite y controles de regulación
