dispositivo de prueba de vida del termostato de electrodomésticos
Introducción del producto termostato de electrodomésticos

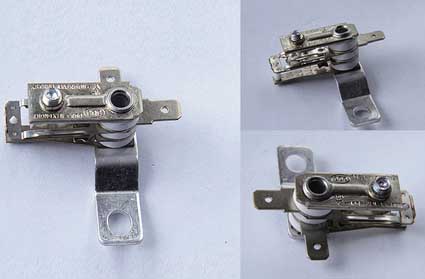

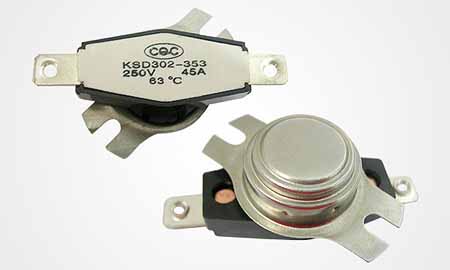

Los termostatos KSD301 se utilizan ampliamente en una variedad de electrodomésticos, como refrigeradores, dispensadores de agua, calentadores de agua, cafeteras, cocinas de inducción, hornos de microondas, arroceras, etc. La calidad del termostato del aparato afecta directamente la seguridad, el rendimiento y la vida útil de toda la máquina, y es un componente clave de protección térmica. Entre los muchos indicadores técnicos de termostatos, la vida es uno de los indicadores técnicos más importantes para medir productos de termostatos. El estándar del aparato estipula que la vida útil del termostato es de al menos 10,000. Algunos electrodomésticos, como los termostatos que controlan los compresores de motor en productos de refrigerador, requieren algunos termostatos en radiadores llenos de líquido para tener una vida útil de al menos 100,000. El estándar para termostatos domésticos GB14536.10-2008 / IEC60730-2-9: 2004 tiene requisitos detallados para la prueba de vida del termostato.
En la actualidad, hay muchos fabricantes de dispositivos de prueba de vida del controlador de temperatura en el mercado, cada uno con sus ventajas y desventajas, y las principales desventajas son la estructura del balancín. Durante la prueba, la instalación del termostato se desvía de la situación real, la inercia térmica del cuerpo de calentamiento se ve muy afectada y la vida del termostato se ve muy afectada, lo que resulta en resultados de prueba inexactos; El rango ajustable del termostato es pequeño y no puede cumplir con los requisitos estándar; El dispositivo de prueba de vida es complicado de mantener y siempre reemplaza el cuerpo de calentamiento; El dispositivo de prueba tiene una superficie de aplicación estrecha; El equipo es complicado de operar y costoso. Basado en años de experiencia en pruebas de termostatos, el autor diseñó un dispositivo de prueba simple. El equipo se ha puesto en uso, y el uso real demuestra que el dispositivo tiene una gran versatilidad, cerca de las condiciones de trabajo reales, el resultado de la prueba es preciso y el costo es bajo.
2, requisitos estándar del termostato de electrodomésticos
2.1 Condiciones eléctricas de la prueba.
Cada circuito del termostato del aparato se probará de acuerdo con la carga nominal del fabricante como los parámetros técnicos básicos.
2.1.1 Prueba de sobretensión de acción automática rápida
Se utiliza un voltaje nominal de 1.15 veces y una carga eléctrica a este voltaje.
2.1.2 Prueba de acción automática rápida
Se utilizan el voltaje nominal y la carga eléctrica a este voltaje.
2.2 Condiciones térmicas de la prueba.
Cuando el termostato se instala de acuerdo con las instrucciones del fabricante, las partes accesibles deben exponerse a la temperatura ambiente normal.
2.3 Condiciones mecánicas de la prueba.
2.3.1 Durante la prueba lenta, el equipo de prueba conducirá el elemento de arranque de manera confiable, sin histéresis significativa entre el equipo y el elemento de arranque.
2.3.2 Durante la prueba rápida, el equipo de prueba se asegurará de que la prueba permita que el elemento de arranque funcione libremente para no interferir con la operación normal del mecanismo.
3, introducción de dispositivo de prueba de termostato de electrodomésticos
3.1 Parámetros del equipo
Tensión de prueba: 0-300VAC ajustable;
carga eléctrica: 1 ~ 24A ajustable;
Rango de ajuste de frecuencia de prueba: 1000-99999; rango de ajuste de temperatura de calentamiento: temperatura ambiente a 500 ° C;
presión de aire de enfriamiento: 0 ~ 1 MPa;
Estación: 3; tabla de carga de resistencia autónoma y tabla de carga externa; tiempos de prueba preestablecidos, ciclos;
Tiene la función de detección automática y falla de falla de muestra de prueba; y muestra el número de pruebas.
3.2 Principio del equipo
El dispositivo se compone principalmente de cuatro partes:
La porción de aumento de temperatura, la porción de enfriamiento del flujo de aire, la porción de carga y el circuito de visualización de control de detección son como se muestran en la FIG.
El enfriamiento se logra mediante: La bomba de aire convierte el aire ambiente en un flujo de aire de alta presión a través de las 1-4 boquillas, y la placa de cobre se enfría localmente rápidamente. Como se muestra en la línea de puntos en la Figura 3, se baja la temperatura de la parte sensible a la temperatura y se reinicia el termostato. Este enfoque tiene tres ventajas distintas:
Primero, la velocidad de enfriamiento cambia con la presión del flujo de aire, y la presión del aire de enfriamiento es continuamente ajustable en el rango de 0-1 MPa, de modo que el tiempo de encendido y apagado se puede controlar. Puede cumplir los requisitos estándar o los requisitos de prueba declarados por el propio fabricante;
En segundo lugar, de acuerdo con el tamaño de los componentes sensibles del controlador de temperatura a probar, es posible seleccionar de forma flexible una o cuatro boquillas para aplicar los bloques de cobre alrededor de los componentes sensibles del controlador de temperatura. Se logra el enfriamiento local de la superficie del bloque de cobre alrededor del componente sensible a la temperatura, y no se requiere bajar la temperatura de todo el termostato, y la velocidad de encendido y apagado se puede ajustar en un rango mayor;
Tercero, el dispositivo bajo prueba se fija en la placa de cobre, que está más cerca de las condiciones de trabajo reales del termostato.
Los termostatos KSD301 se utilizan ampliamente en una variedad de electrodomésticos, como refrigeradores, dispensadores de agua, calentadores de agua, cafeteras, cocinas de inducción, hornos de microondas, arroceras, etc. La calidad del termostato del aparato afecta directamente la seguridad, el rendimiento y la vida útil de toda la máquina, y es un componente clave de protección térmica. Entre los muchos indicadores técnicos de termostatos, la vida es uno de los indicadores técnicos más importantes para medir productos de termostatos. El estándar del aparato estipula que la vida útil del termostato es de al menos 10,000. Algunos electrodomésticos, como los termostatos que controlan los compresores de motor en productos de refrigerador, requieren algunos termostatos en radiadores llenos de líquido para tener una vida útil de al menos 100,000. El estándar para termostatos domésticos GB14536.10-2008 / IEC60730-2-9: 2004 tiene requisitos detallados para la prueba de vida del termostato.
En la actualidad, hay muchos fabricantes de dispositivos de prueba de vida del controlador de temperatura en el mercado, cada uno con sus ventajas y desventajas, y las principales desventajas son la estructura del balancín. Durante la prueba, la instalación del termostato se desvía de la situación real, la inercia térmica del cuerpo de calentamiento se ve muy afectada y la vida del termostato se ve muy afectada, lo que resulta en resultados de prueba inexactos; El rango ajustable del termostato es pequeño y no puede cumplir con los requisitos estándar; El dispositivo de prueba de vida es complicado de mantener y siempre reemplaza el cuerpo de calentamiento; El dispositivo de prueba tiene una superficie de aplicación estrecha; El equipo es complicado de operar y costoso. Basado en años de experiencia en pruebas de termostatos, el autor diseñó un dispositivo de prueba simple. El equipo se ha puesto en uso, y el uso real demuestra que el dispositivo tiene una gran versatilidad, cerca de las condiciones de trabajo reales, el resultado de la prueba es preciso y el costo es bajo.
2, requisitos estándar del termostato de electrodomésticos
2.1 Condiciones eléctricas de la prueba.
Cada circuito del termostato del aparato se probará de acuerdo con la carga nominal del fabricante como los parámetros técnicos básicos.
2.1.1 Prueba de sobretensión de acción automática rápida
Se utiliza un voltaje nominal de 1.15 veces y una carga eléctrica a este voltaje.
2.1.2 Prueba de acción automática rápida
Se utilizan el voltaje nominal y la carga eléctrica a este voltaje.
2.2 Condiciones térmicas de la prueba.
Cuando el termostato se instala de acuerdo con las instrucciones del fabricante, las partes accesibles deben exponerse a la temperatura ambiente normal.
2.3 Condiciones mecánicas de la prueba.
2.3.1 Durante la prueba lenta, el equipo de prueba conducirá el elemento de arranque de manera confiable, sin histéresis significativa entre el equipo y el elemento de arranque.
2.3.2 Durante la prueba rápida, el equipo de prueba se asegurará de que la prueba permita que el elemento de arranque funcione libremente para no interferir con la operación normal del mecanismo.
3, introducción de dispositivo de prueba de termostato de electrodomésticos
3.1 Parámetros del equipo
Tensión de prueba: 0-300VAC ajustable;
carga eléctrica: 1 ~ 24A ajustable;
Rango de ajuste de frecuencia de prueba: 1000-99999; rango de ajuste de temperatura de calentamiento: temperatura ambiente a 500 ° C;
presión de aire de enfriamiento: 0 ~ 1 MPa;
Estación: 3; tabla de carga de resistencia autónoma y tabla de carga externa; tiempos de prueba preestablecidos, ciclos;
Tiene la función de detección automática y falla de falla de muestra de prueba; y muestra el número de pruebas.
3.2 Principio del equipo
El dispositivo se compone principalmente de cuatro partes:
La porción de aumento de temperatura, la porción de enfriamiento del flujo de aire, la porción de carga y el circuito de visualización de control de detección son como se muestran en la FIG.
Figura 1 Composición del equipo
3.3 Flujo de la función del termostato de electrodomésticos
Tomando un termostato normalmente abierto como ejemplo, se monta una porción sensible a la temperatura en la superficie del bloque de calentamiento. Ajuste la carga eléctrica requerida por la muestra y configure parámetros como la temperatura del bloque de calentamiento, el tiempo de alarma de falla y el número de vidas. Ajuste la presión del gas de enfriamiento para mantener la frecuencia de trabajo consistente con los requisitos técnicos, comience la prueba y el flujo de prueba se muestra en la Figura 2.
3.4 Estructura principal del equipo de termostato de electrodomésticos
El método de calentamiento y enfriamiento es la parte más importante del dispositivo de prueba de vida del termostato.
El calentamiento del dispositivo se realiza mediante un bloque de cobre y un tubo de calentamiento eléctrico, y el tubo de calentamiento eléctrico se coloca dentro del bloque de cobre, y el calentamiento se controla mediante un método PID. Después de energizar el tubo de calentamiento, el bloque de cobre se calienta, y la temperatura a la que se recoge el termopar en la superficie del bloque de cobre para recoger el bloque de cobre en tiempo real se compara con la temperatura preestablecida. Como se muestra en la Figura 3.
Este tipo de método de calentamiento tiene una buena conductividad térmica del cobre, y la uniformidad del campo de temperatura de la superficie es buena, de modo que la temperatura de calentamiento se puede ajustar con precisión. La velocidad de calentamiento es rápida y la inercia térmica es pequeña, lo que reduce efectivamente la influencia del sobreimpulso térmico en el resultado de la detección; El bloque de cobre es más grueso y grande, la capacidad de calor es grande y la temperatura aumenta más rápido después del enfriamiento; La vida útil del dispositivo de calentamiento es larga, y el tubo de calentamiento eléctrico está ubicado en el medio del bloque de cobre, y el cambio de frío y calor es pequeño, y no es fácil dañarlo.
3.3 Flujo de la función del termostato de electrodomésticos
Tomando un termostato normalmente abierto como ejemplo, se monta una porción sensible a la temperatura en la superficie del bloque de calentamiento. Ajuste la carga eléctrica requerida por la muestra y configure parámetros como la temperatura del bloque de calentamiento, el tiempo de alarma de falla y el número de vidas. Ajuste la presión del gas de enfriamiento para mantener la frecuencia de trabajo consistente con los requisitos técnicos, comience la prueba y el flujo de prueba se muestra en la Figura 2.
3.4 Estructura principal del equipo de termostato de electrodomésticos
El método de calentamiento y enfriamiento es la parte más importante del dispositivo de prueba de vida del termostato.
El calentamiento del dispositivo se realiza mediante un bloque de cobre y un tubo de calentamiento eléctrico, y el tubo de calentamiento eléctrico se coloca dentro del bloque de cobre, y el calentamiento se controla mediante un método PID. Después de energizar el tubo de calentamiento, el bloque de cobre se calienta, y la temperatura a la que se recoge el termopar en la superficie del bloque de cobre para recoger el bloque de cobre en tiempo real se compara con la temperatura preestablecida. Como se muestra en la Figura 3.
Este tipo de método de calentamiento tiene una buena conductividad térmica del cobre, y la uniformidad del campo de temperatura de la superficie es buena, de modo que la temperatura de calentamiento se puede ajustar con precisión. La velocidad de calentamiento es rápida y la inercia térmica es pequeña, lo que reduce efectivamente la influencia del sobreimpulso térmico en el resultado de la detección; El bloque de cobre es más grueso y grande, la capacidad de calor es grande y la temperatura aumenta más rápido después del enfriamiento; La vida útil del dispositivo de calentamiento es larga, y el tubo de calentamiento eléctrico está ubicado en el medio del bloque de cobre, y el cambio de frío y calor es pequeño, y no es fácil dañarlo.
El enfriamiento se logra mediante: La bomba de aire convierte el aire ambiente en un flujo de aire de alta presión a través de las 1-4 boquillas, y la placa de cobre se enfría localmente rápidamente. Como se muestra en la línea de puntos en la Figura 3, se baja la temperatura de la parte sensible a la temperatura y se reinicia el termostato. Este enfoque tiene tres ventajas distintas:
Primero, la velocidad de enfriamiento cambia con la presión del flujo de aire, y la presión del aire de enfriamiento es continuamente ajustable en el rango de 0-1 MPa, de modo que el tiempo de encendido y apagado se puede controlar. Puede cumplir los requisitos estándar o los requisitos de prueba declarados por el propio fabricante;
En segundo lugar, de acuerdo con el tamaño de los componentes sensibles del controlador de temperatura a probar, es posible seleccionar de forma flexible una o cuatro boquillas para aplicar los bloques de cobre alrededor de los componentes sensibles del controlador de temperatura. Se logra el enfriamiento local de la superficie del bloque de cobre alrededor del componente sensible a la temperatura, y no se requiere bajar la temperatura de todo el termostato, y la velocidad de encendido y apagado se puede ajustar en un rango mayor;
Tercero, el dispositivo bajo prueba se fija en la placa de cobre, que está más cerca de las condiciones de trabajo reales del termostato.
